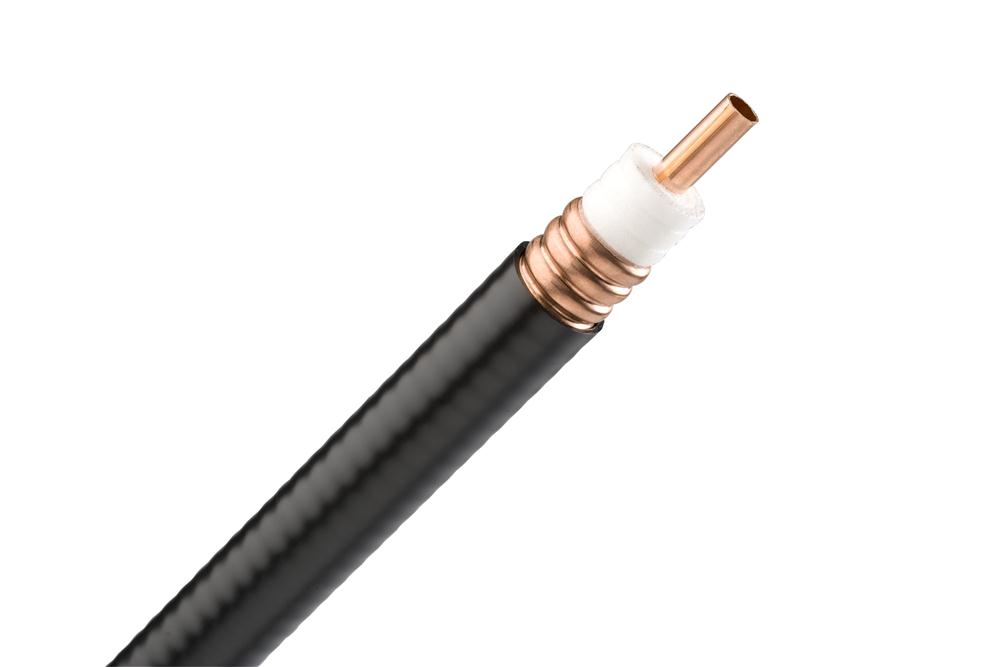

ACOME HPL 50‐7/8 F коаксиальный кабель 50 Ом 7/8", аналог кабеля LCF78-50J. Коаксиальный кабель французского производителя
ACOME, серии HYPERCELL®. Полностью совместим с разъемами и аксессуарами RFS.
Механические характеристики:
|
Минимальный радиус изгиба
|
120 мм
|
|
Вес
|
446 кг/км
|
Конструкция:
|
Элемент
|
Материал
|
Диам. мм
|
|
Внутренний проводник
|
Медная трубка
|
9.0
|
|
Диэлектрик
|
Вспененый полиэтилен
|
22.0
|
|
Наружный проводник
|
Гофрированная медная труба
|
24.7
|
|
Стандартная оболочка
|
Черный полиэтилен
|
27,4
|
Температурный диапазон:
| Установки |
-25°C ... +60°C
|
| Эксплуатации |
-40°C ... +85°C
|
Электрические характеристики:
| Граничная частота |
5 ГГц
|
| Скорость распространения сигнала |
88 %
|
| Выдерживаемое напряжение (пост. ток) |
3000 В
|
| Пиковая мощность |
90 кВт
|
| Сопротивление постоянному току | |
|
Внутренний проводник ом/км
|
1,55
|
|
Наружный проводник ом/км
|
1,3
|
| Пробойное напряжение на оболочку ( переменный ток) |
6000 В
|
| Емкость |
76,5 пФ/м
|
| Уровень экранирования |
> 120 dB
|
| Частота МГц | Затухание dB/100 м | Передаваемая мощность кВт |
|
30
|
0,62
|
15,92
|
|
80
|
1,03
|
9,58
|
|
150
|
1,43
|
6,88
|
|
450
|
2,57
|
3,80
|
|
824
|
3,56
|
2,71
|
|
900
|
3,74
|
2,58
|
|
960
|
3,87
|
2,49
|
|
1000
|
3,98
|
2,43
|
|
1500
|
5,00
|
1,92
|
|
1700
|
5,33
|
1,79
|
|
1800
|
5,52
|
1,73
|
|
1900
|
5,73
|
1,67
|
|
2000
|
5,90
|
1,62
|
|
2200
|
6,25
|
1,53
|
|
2300
|
6,42
|
1,48
|
| 2400 | 6,57 | 1,44 |
| 2500 | 6,76 | 1,42 |
| 3000 | 7,53 | 1,28 |
| 3300 | 8,01 | 1,18 |
| 3400 | 8,16 | 1,17 |
| 3500 | 8,29 | 1,15 |
| 3600 | 8,45 | 1,12 |
| 3800 | 8,75 | 1,09 |
