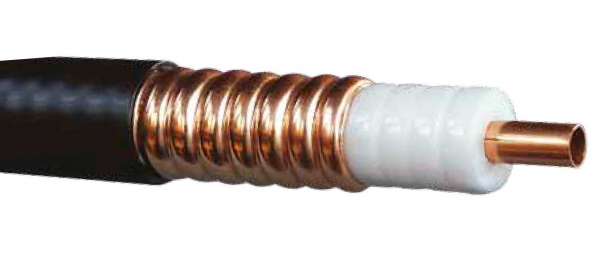

Коаксиальный кабель Draka RFA 7/8” -50

Name: Коаксиальный кабель Draka RFA 7/8” -50
Brand: Draka NK
SKU: 10816
Price: 580.17 RUB
Availability: InStock

Код: 10816

Производитель:
Draka NK

Все товары бренда

Только оригинальные
товары бренда

580 ₽

с НДС

Добавить в корзину

Количество

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

DRAKA · Серия RFA 7/8"

Коаксиальный кабель Draka RFA 7/8" -50 — универсальный медный фидер 50 Ом для БС и АМС

Радиочастотный коаксиальный кабель Draka RFA 7/8" с импедансом 50 Ом — рабочая лошадка фидерной инфраструктуры. Внутренний проводник из медной трубки (BC), внешний — гофрированная медная трубка, диэлектрик FPE. Универсальный размер для большинства задач: магистральные фидерные линии БС сотовой связи длиной 30–80 м, антенно-мачтовые сооружения, средние ТВ-передатчики. Частота до 5,1 ГГц, пиковая мощность 92 кВт.

Коаксиальный кабель · 50 Ом Универсал 7/8" BC медь · FPE · PE До 5,1 ГГц · 92 кВт

7/8"

Типоразмер

50 ± 1

Импеданс, Ом

5,1 ГГц

Макс. частота

92 кВт

Пиковая мощность

0,45

Вес, кг/м

−55...+80

°C диапазон

О модели

Draka RFA 7/8" -50 — универсальный фидерный кабель для большинства задач радиосвязи и вещания. Самый распространённый "средний" типоразмер на АМС и БС: длинные jumper-линии, основные фидерные подключения, антенные системы средней мощности. Конструкция: внутренний проводник — медная трубка (BC), Ø 9,4 мм, диэлектрик — физически вспененный полиэтилен (FPE), Ø 22,5 мм, внешний проводник — гофрированная медная трубка, Ø 25,4 мм, оболочка — светостабилизированный полиэтилен (PE), Ø 28 мм. Импеданс 50 ± 1 Ом, скорость распространения 90%, максимальная рабочая частота 5,1 ГГц, пиковая подводимая мощность 92 кВт. В отличие от 1/2" с CCA-проводником, у 7/8" внутренний проводник — медная трубка (BC), что снижает затухание на длинных трассах. По типоразмеру совместим с RFS CELLFLEX LCF78-50JA, CommScope/Andrew HJ5-50, Spinner BN серии 7/8".

7/8" — стандартный выбор, когда трасса длиннее 30 метров и нужен баланс мощности и стоимости. На таких длинах 1/2" уже даёт существенные потери, а 1 5/8" избыточен по цене и весу. RFA 7/8" покрывает 70% всех задач фидерных линий на типовых БС и АМС.

Ключевые преимущества

Универсал для большинства задач Самый распространённый типоразмер в индустрии: фидерные линии БС, антенные подключения, средние ТВ-передатчики.

Медный внутренний проводник BC — чистая медная трубка вместо CCA. Меньше затухание, лучше стабильность параметров на длинных трассах.

Пиковая мощность 92 кВт Запас по мощности для всех типовых задач БС и средних передатчиков — кратный запас прочности.

Полное экранирование Внешний проводник из гофрированной медной трубки — 100% экранирование. Нет наводок и излучения наружу.

До 5,1 ГГц Все актуальные диапазоны: GSM, UMTS, LTE, NB-IoT, 5G NR FR1, sub-6, нижние диапазоны MIMO.

Светостабилизированная PE-оболочка Чёрный полиэтилен оболочки рассчитан на наружную прокладку и круглогодичную эксплуатацию в любом климате.

Диапазон −55…+80°C Стабильные параметры в широком температурном диапазоне — от северных регионов до южных АМС в жарком климате.

Гарантия и сертификация 12 месяцев официальной гарантии производителя. Сертификаты соответствия, протоколы испытаний — по запросу.

Что означают стандарты защиты

50 Ом

Стандартный импеданс радиочастотных трасс — согласован с большинством антенн и передатчиков радиосвязи и ТВ-вещания.

FPE

Физически вспененный полиэтилен — диэлектрик с низкими диэлектрическими потерями и высокой скоростью распространения сигнала.

Светостабилизированный полиэтилен оболочки — устойчив к УФ, влаге и низким температурам, пригоден для наружной прокладки.

BC / CCA

BC — чистая медь (bare copper); CCA — алюминий, плакированный медью (медь снаружи, алюминий внутри). BC даёт меньшее затухание и используется в премиальных линиях; CCA дешевле и легче — экономичный вариант для типовых задач.

Технические характеристики

Конструкция
Внутренний проводник	BC — медная трубка, Ø 9,4 мм
Диэлектрик	FPE — физически вспененный полиэтилен, Ø 22,5 мм
Внешний проводник	Гофрированная медная трубка, Ø 25,4 мм
Плотность основного экрана	100%
Оболочка	PE — светостабилизированный полиэтилен, Ø 28 мм
Цвет оболочки	Чёрный

Электрические параметры
Волновое сопротивление	50 ± 1 Ом
Емкость погонная	74,2 пФ/м
Скорость распространения	90 %
Максимальная рабочая частота	5,1 ГГц
Пиковая подводимая мощность	92 кВт
Сопротивление пост. току — внутр. проводник	1,28 Ом/км
Сопротивление пост. току — внеш. проводник	1,15 Ом/км

Механические параметры
Масса	0,45 кг/м
Максимальное тяговое усилие (предел прочности)	2 500 Н
Минимальный радиус изгиба (однократный)	120 мм
Минимальный радиус изгиба (многократный)	240 мм
Стойкость к сдавливанию	1,11 кг/мм
Изгибающий момент	18,0 Н·м

Условия эксплуатации
Рабочий температурный диапазон	−55 до +80°C
Прокладка	Наружная и внутренняя (стандартная PE-оболочка)
Длина в барабане	По запросу — типично 200–300 м

Сравнение с похожими моделями

RFA 7/8" — центральная позиция линейки. Ниже сравнение с соседними по типоразмеру (1/2" и 1 5/8"), а также с огнестойкой версией BHF и упрощённой RFE.

Параметр	RFA 7/8" ◀	RFA 1 5/8"	RFA 1/2"	RFA 7/8" BHF
Типоразмер	7/8"	1 5/8"	1/2"	7/8"
Внутр. проводник	BC — медь	BC — медь, гофр.	CCA	BC — медь
Оболочка	PE стандарт	PE стандарт	PE стандарт	BHF огнестойкая
Импеданс	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом
Макс. частота	5,1 ГГц	2,8 ГГц	9,8 ГГц	5,1 ГГц
Пиковая мощность	92 кВт	314 кВт	31,8 кВт	92 кВт
Вес	0,45 кг/м	1,16 кг/м	0,23 кг/м	0,45 кг/м
Назначение	Универсал БС	Магистраль 100+ м	Универсал / jumper	Прокладка в зданиях
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Что под какую задачу • RFA 7/8" — универсал для большинства БС сотовой связи и средних трасс 30–80 м.
• RFA 1 5/8" — крупнее, для длинных трасс 80–200+ м и высокомощных передатчиков.
• RFA 1/2" — компактнее, для коротких подключений и jumper-линий в шкафах.
• RFA 7/8" BHF — та же модель с огнестойкой оболочкой, для прокладки внутри зданий.

Области применения

Базовые станции сотовой связи

Фидерные линии от блоков RRU/радиоблоков до антенн на АМС.

Антенно-мачтовые сооружения (АМС)

Магистральные фидерные трассы на башнях и мачтах.

Радиорелейные линии (РРЛ)

Подключение антенн РРЛ-станций к радиоблокам.

Системы цифрового и аналогового ТВ-вещания

Линии передачи от передатчика к антенной системе.

УКВ-FM передатчики и радиовещание

Фидерные линии радиостанций мощностью до нескольких киловатт.

Профессиональные системы связи

Транспортные сети, ведомственная радиосвязь, диспетчеризация.

Монтаж и настройка

1Рассчитайте длину трассы с запасом 5–7% на технологические изгибы и оконцевания. Учитывайте вес: 100 м кабеля весят ~45 кг — нужны соответствующие опоры.
2Соблюдайте минимальный радиус изгиба 120 мм (однократно) и 240 мм (повторно). У ввода в шкаф используйте плавную опорную дугу.
3Размотайте кабель с барабана без скручиваний. При протяжке через лотки тяговое усилие — не более 2 500 Н.
4Закрепляйте кабель в кабельных конструкциях с шагом не более 1 м. На вертикальных участках АМС — через 30–50 см.
5Заземлите внешний проводник через комплект заземления 7/8" с обоих концов трассы (на АМС и на вводе в техпомещение). На длинных трассах — промежуточные точки через 30–50 м.
6Подготовьте конец под N-, 7-16 DIN- или EIA-разъём 7/8" с использованием специализированного инструмента под медную трубку.
7После монтажа замерьте КСВ и обратные потери в рабочей полосе частот. Типовые требования к фидерной линии 7/8" длиной 50 м: КСВ ≤ 1,3, обратные потери ≤ −20 дБ.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

В чём принципиальное отличие RFA 7/8" от RFA 1/2"?Главное отличие — внутренний проводник: у 7/8" это медная трубка (BC), у 1/2" — CCA-провод (алюминий с медной плакировкой). Медь даёт меньшее затухание на длинных трассах, поэтому 7/8" предпочтителен на дистанциях от 30 м. Размер тоже играет: при той же длине 7/8" имеет вдвое меньшее затухание на единицу длины, чем 1/2". На длинных линиях это критично, на коротких — разница нивелируется.

Нужны ли специальные разъёмы для RFA 7/8"?Да. Для оконцевания используются разъёмы серии 7/8" под гофрированную медную трубку: N-male (типовой), 7-16 DIN-male (высокомощные подключения), EIA 7/8" (для соединения с передатчиками с EIA-фланцами). Производители: Draka, RFS, Andrew/CommScope, Spinner, Huber+Suhner. Главное при подборе — уточнить, что разъём именно для гофрированной медной трубки 7/8" (по аналогии с CELLFLEX LCF78). Инструмент подготовки конца тоже специальный — продаётся в комплекте с разъёмами или отдельно (trim-set).

Какие диапазоны частот реально работают на RFA 7/8"?Заявленный потолок — 5,1 ГГц, что покрывает все основные диапазоны: 700/800 МГц (LTE, 5G NR), 900 МГц (GSM, NB-IoT), 1800 МГц (LTE, GSM), 2100 МГц (UMTS, LTE), 2600 МГц (LTE TDD, FDD), 3,5 ГГц (5G NR, sub-6, частично 5G mid-band). Для верхних диапазонов 5G (5,1+ ГГц, n79, mmWave) уже потребуется кабель меньшего диаметра, например 1/2" с потолком 9,8 ГГц.

Какая официальная гарантия на кабель Draka?Гарантия производителя — 12 месяцев со дня поставки. Кабель поставляется с сертификатами соответствия и протоколами заводских испытаний. По запросу — полный пакет документов для тендеров и проектной документации.

Какая минимальная партия и сроки поставки?Кабель поставляется на барабанах. Базовая длина барабана зависит от типоразмера: для 1/2" обычно 500 м, для 7/8" — 200–300 м, для 1 5/8" — 100–150 м. Точная длина и срок — по запросу. Часть позиций может быть на складе в Москве, остальное — под заказ от производителя (срок 6–12 недель).

Можно ли использовать кабель Draka с разъёмами других производителей?Да. Кабель Draka соответствует международным стандартам типоразмеров (1/4", 3/8", 1/2", 7/8", 1 5/8"), поэтому совместим с разъёмами RFS, Andrew/CommScope, Spinner, Huber+Suhner и других производителей под аналогичные размеры. Главное — точно подобрать разъём под конкретный типоразмер и конструкцию (под медь / CCA / гофрированную трубку).

Гарантии и сервис

Гарантия

3 года от производителя

При соблюдении условий эксплуатации.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить DRAKA RFA 7/8" -50

Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Конструктивные материалы: -
Внешняя оболочка Светостабилизированный полиэтилен
Внешний проводник Гофрированная медная трубка
Диэлектрик Вспененный полиэтилен
Внутренний проводник Медная трубка
Цвет оболочки Черный
Размеры: -
Номинальный размер 7/8"
Вес 0,45 кг/м
Диаметр диэлектрика 22,5 мм
Диаметр оболочки 28,0 мм
Диаметр внутреннего проводника 9,4 мм
Диаметр внешнего проводника 25,4 мм
Электрические характеристики: -
Сопротивление кабеля 50 ±1 Ом
Емкость 74,2 пФ/м
Сопротивление внутреннего проводника 1,28 Ом/км
Сопротивление внешнего проводника 1,15 Ом/км
Максимальная частота 5100 МГц
Пиковая мощность 92 кВт
Скорость 90%
Параметры окружающей среды: -
Рабочая температура -55….+80 °С
Механические характеристики: -
Изгибающий момент 18,0 Нм
Стойкость к сдавливанию 1,11 кг/мм
Минимальный радиус изгиба (многократный изгиб) 240 мм
Минимальный радиус изгиба (однократный изгиб) 120 мм
Предел прочности 2500 Н

Поставляем Коаксиальный кабель Draka RFA 7/8” -50 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары Draka NK Другие модели в категории: Фидерный кабель 7/8"

Конструктивные материалы: -
Внешняя оболочка Светостабилизированный полиэтилен
Внешний проводник Гофрированная медная трубка
Диэлектрик Вспененный полиэтилен
Внутренний проводник Медная трубка
Цвет оболочки Черный
Размеры: -
Номинальный размер 7/8"
Вес 0,45 кг/м
Диаметр диэлектрика 22,5 мм
Диаметр оболочки 28,0 мм
Диаметр внутреннего проводника 9,4 мм
Диаметр внешнего проводника 25,4 мм
Электрические характеристики: -
Сопротивление кабеля 50 ±1 Ом
Емкость 74,2 пФ/м
Сопротивление внутреннего проводника 1,28 Ом/км
Сопротивление внешнего проводника 1,15 Ом/км
Максимальная частота 5100 МГц
Пиковая мощность 92 кВт
Скорость 90%
Параметры окружающей среды: -
Рабочая температура -55….+80 °С
Механические характеристики: -
Изгибающий момент 18,0 Нм
Стойкость к сдавливанию 1,11 кг/мм
Минимальный радиус изгиба (многократный изгиб) 240 мм
Минимальный радиус изгиба (однократный изгиб) 120 мм
Предел прочности 2500 Н
