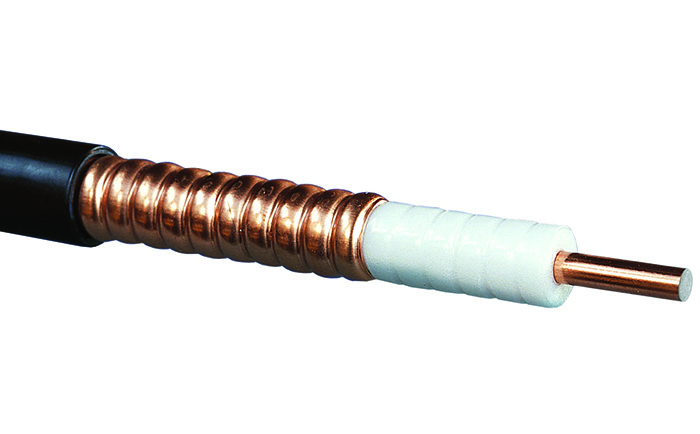

Радиочастотный коаксиальный кабель Draka RFA 1/2" с импедансом 50 Ом. Внутренний проводник — алюминий, плакированный медью (CCA), внешний — гофрированная медная трубка, диэлектрик — физически вспененный полиэтилен. Самый массовый типоразмер в индустрии радиосвязи: используется как магистральный фидер на коротких трассах (до 50 м) и как jumper-кабель для подключений в шкафах БС. Максимальная частота 9,8 ГГц, пиковая мощность 31,8 кВт.
Draka RFA 1/2" -50 — самый востребованный типоразмер коаксиального фидера в индустрии: универсальный кабель для базовых станций сотовой связи, jumper-линий внутри шкафов и распределительных АМС. Конструкция: внутренний проводник — CCA-провод (алюминий, плакированный медью), Ø 4,8 мм, диэлектрик — физически вспененный полиэтилен (FPE), Ø 12,1 мм, внешний проводник — гофрированная медная трубка, Ø 13,9 мм, оболочка — светостабилизированный полиэтилен (PE), Ø 16 мм. Импеданс 50 ± 1 Ом, максимальная рабочая частота 9,8 ГГц, пиковая подводимая мощность 31,8 кВт. CCA в качестве внутреннего проводника даёт меньший вес и более низкую цену, чем чисто медные аналоги, при сохранении электрических параметров благодаря скин-эффекту на ВЧ — ток течёт по верхнему медному слою.
| Конструкция | |
|---|---|
| Внутренний проводник | CCA — алюминий, плакированный медью, Ø 4,8 мм |
| Диэлектрик | FPE — физически вспененный полиэтилен, Ø 12,1 мм |
| Внешний проводник | Гофрированная медная трубка, Ø 13,9 мм |
| Плотность основного экрана | 100% |
| Оболочка | PE — светостабилизированный полиэтилен, Ø 16 мм |
| Цвет оболочки | Чёрный |
| Электрические параметры | |
|---|---|
| Волновое сопротивление | 50 ± 1 Ом |
| Емкость погонная | 76 пФ/м |
| Скорость распространения | 88 % |
| Максимальная рабочая частота | 9,8 ГГц |
| Пиковая подводимая мощность | 31,8 кВт |
| Пиковое радиочастотное напряжение | 1,8 кВ |
| Сопротивление пост. току — внутр. проводник | 1,44 Ом/км |
| Сопротивление пост. току — внеш. проводник | 2,24 Ом/км |
| Механические параметры | |
|---|---|
| Масса | 0,23 кг/м |
| Максимальное тяговое усилие | 2 550 Н |
| Минимальный радиус изгиба (однократный) | 70 мм |
| Минимальный радиус изгиба (многократный) | 120 мм |
| Стойкость к сдавливанию | 2,0 кг/мм |
| Изгибающий момент | 3,8 Н·м |
| Рекомендуемое расстояние между зажимами | 1,0 м |
| Условия эксплуатации | |
|---|---|
| Рабочий температурный диапазон | −55 до +80°C |
| Прокладка | Наружная и внутренняя (стандартная PE-оболочка) |
| Длина в барабане | По запросу — типично 500 м |
RFA 1/2" — универсал семейства. Ниже сравнение с соседними по размеру моделями линейки RFA, а также с упрощённой RFF 1/2" и радиоизлучающей RFX 1/2" того же диаметра.
| Параметр | RFA 1/2" ◀ | RFA 7/8" | RFA 3/8" | RFF 1/2" |
|---|---|---|---|---|
| Типоразмер | 1/2" | 7/8" | 3/8" | 1/2" |
| Внутр. проводник | CCA | BC — медь, гофр. | CCA | CCA |
| Импеданс | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом |
| Макс. частота | 9,8 ГГц | 5,1 ГГц | 10,2 ГГц | 12,5 ГГц |
| Пиковая мощность | 31,8 кВт | 92 кВт | 16 кВт | 19 кВт |
| Вес | 0,23 кг/м | 0,45 кг/м | 0,14 кг/м | 0,19 кг/м |
| Радиус изгиба (1 раз) | 70 мм | 140 мм | 50 мм | 15 мм |
| Назначение | Универсал БС / jumper | Магистраль БС | Короткие подключения | Эконом-вариант 1/2" |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Гарантия
3 года от производителя
При соблюдении условий эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить DRAKA RFA 1/2" -50
Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Draka RFA 1/2” -50 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
