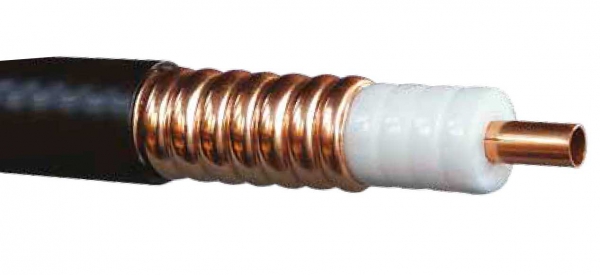

Коаксиальный кабель Draka RFA 3/8” -50

Name: Коаксиальный кабель Draka RFA 3/8” -50
Brand: Draka NK
SKU: 10815
Price: 263.07 RUB
Availability: InStock

Код: 10815

Производитель:
Draka NK

Все товары бренда

Только оригинальные
товары бренда

263 ₽

с НДС

Добавить в корзину

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

DRAKA · Серия RFA 3/8"

Коаксиальный кабель Draka RFA 3/8" -50 — компактный гибкий фидер 50 Ом для коротких подключений

Радиочастотный коаксиальный кабель Draka RFA 3/8" с импедансом 50 Ом — самый компактный и гибкий типоразмер в линейке RFA. Внутренний проводник из CCA (алюминий, плакированный медью), внешний — гофрированная медная трубка, диэлектрик FPE. Применяется для коротких трасс, гибких подключений внутри антенных шкафов БС, технологических соединений на АМС.

Коаксиальный кабель · 50 Ом Гибкий 3/8" CCA · FPE · PE До 10 ГГц

3/8"

Типоразмер

50 ± 1

Импеданс, Ом

10,2 ГГц

Макс. частота (ор.)

16 кВт

Пиковая мощность (ор.)

0,14

Вес, кг/м (ор.)

−55...+80

°C диапазон

О модели

Draka RFA 3/8" -50 — компактный гибкий радиочастотный кабель промежуточного типоразмера между 1/4" и 1/2". Используется там, где важна гибкость и компактность: короткие jumper-линии в шкафах БС, гибкие подключения между блоками радиосвязи, технологические соединения. Конструкция: внутренний проводник — CCA-провод (алюминий с медной плакировкой), диэлектрик — физически вспененный полиэтилен (FPE), внешний проводник — гофрированная медная трубка, оболочка — светостабилизированный полиэтилен (PE) чёрного цвета. Импеданс 50 ± 1 Ом, диапазон рабочих температур −55…+80°C. Электрические параметры — промежуточные между RFF 1/4" и RFA 1/2".

3/8" редко используют как магистральный фидер — затухание на 100 м слишком высокое. Это типоразмер коротких отрезков: 5–15 м внутри шкафа, гибкие jumper-линии, подключения с большим количеством изгибов. Когда нужна именно гибкость, а не максимальная дальность, — 3/8" даёт лучший компромисс.

Ключевые преимущества

Максимальная гибкость в линейке RFA Минимальный радиус изгиба значительно меньше, чем у 1/2" и 7/8" — легко прокладывается в стеснённых условиях.

Низкий вес и компактность Около 0,14 кг/м — в полтора раза легче 1/2". Минимальная нагрузка на конструкции и зажимы.

До 10 ГГц Поддержка широкого диапазона частот включая верхние UHF, L-, S-, C-band — для коротких высокочастотных подключений.

Полное экранирование Внешний проводник из гофрированной медной трубки даёт 100% экранирование — нет помех и наводок.

Светостабилизированная PE-оболочка Чёрный полиэтилен оболочки устойчив к УФ, влаге и низким температурам — пригоден для наружного монтажа.

Диапазон −55…+80°C Стабильная работа в условиях круглогодичной эксплуатации в любой климатической зоне.

Пиковая мощность ~16 кВт Достаточный запас по мощности для типовых задач подключения в шкафах и контейнерах БС.

Гарантия и сертификация 12 месяцев официальной гарантии производителя. Сертификаты и протоколы испытаний — по запросу.

Что означают стандарты защиты

50 Ом

Стандартный импеданс радиочастотных трасс — согласован с большинством антенн и передатчиков радиосвязи и ТВ-вещания.

FPE

Физически вспененный полиэтилен — диэлектрик с низкими диэлектрическими потерями и высокой скоростью распространения сигнала.

Светостабилизированный полиэтилен оболочки — устойчив к УФ, влаге и низким температурам, пригоден для наружной прокладки.

BC / CCA

BC — чистая медь (bare copper); CCA — алюминий, плакированный медью (медь снаружи, алюминий внутри). BC даёт меньшее затухание и используется в премиальных линиях; CCA дешевле и легче — экономичный вариант для типовых задач.

Технические характеристики

Конструкция
Внутренний проводник	CCA — алюминий, плакированный медью
Диэлектрик	FPE — физически вспененный полиэтилен
Внешний проводник	Гофрированная медная трубка
Плотность основного экрана	100%
Оболочка	PE — светостабилизированный полиэтилен
Цвет оболочки	Чёрный

Электрические параметры (ориентировочные)
Волновое сопротивление	50 ± 1 Ом
Максимальная рабочая частота	~10,2 ГГц
Пиковая подводимая мощность	~16 кВт
Скорость распространения	~88 %

Механические параметры (ориентировочные)
Масса	~0,14 кг/м
Минимальный радиус изгиба (однократный)	~50 мм
Минимальный радиус изгиба (многократный)	~90 мм

Условия эксплуатации
Рабочий температурный диапазон	−55 до +80°C
Прокладка	Наружная и внутренняя
Длина в барабане	По запросу

Сравнение с похожими моделями

RFA 3/8" располагается между 1/4" (упрощённая серия RFF) и 1/2" (массовый универсал RFA). Подходит для коротких и гибких подключений, где 1/2" слишком жёсткий, а 1/4" не хватает по мощности или частоте.

Параметр	RFA 3/8" ◀	RFA 1/2"	RFF 1/2"	RFF 1/4"
Типоразмер	3/8"	1/2"	1/2"	1/4"
Внутр. проводник	CCA	CCA	CCA	CCA
Импеданс	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом	50 ± 1 Ом
Макс. частота	~10 ГГц	9,8 ГГц	12,5 ГГц	~18 ГГц
Пиковая мощность	~16 кВт	31,8 кВт	19 кВт	~9 кВт
Вес	~0,14 кг/м	0,23 кг/м	0,19 кг/м	~0,07 кг/м
Гибкость	Высокая	Средняя	Очень высокая	Очень высокая
Назначение	Короткие подключения	Универсал БС	Эконом 1/2"	Тонкие jumper-линии
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда выбрать 3/8" • RFA 3/8" — компромисс между гибкостью и мощностью: лучше, чем 1/4" по мощности, гибче, чем 1/2".
• Типовое применение — jumper-линии 1–10 м, подключения внутри шкафов БС, технологические соединения.
• Когда трасса длиннее 15–20 м — используйте RFA 1/2", у него меньше затухание на дистанции.

Области применения

Базовые станции сотовой связи

Гибкие jumper-кабели между блоками радиосвязи и распределительными портами.

Шкафы и контейнеры связи

Подключения внутри стоек, технологические перемычки.

Антенно-мачтовые сооружения

Короткие отрезки на верхней площадке от антенн до радиоблока.

Радиорелейные линии

Соединения между внутренним блоком и наружным радиочастотным модулем.

Лабораторное и тестовое оборудование

Стенды, измерительные системы, исследовательские установки.

Системы связи на транспорте

Короткие подключения на подвижном составе, судах, спецтехнике.

Монтаж и настройка

1Заранее уточните точную длину каждого отрезка — на коротких jumper-линиях запас должен быть минимален, чтобы не создавать лишних изгибов.
2Соблюдайте минимальный радиус изгиба ~50 мм (однократно). При множественных изгибах используйте плавные радиусы и закрепляйте кабель по всей длине.
3Для оконцевания используйте N-male, SMA-male или TNC-разъёмы под 3/8" с CCA-проводником. Внимательно следите за качеством оконцевания — на коротких трассах оно сильнее влияет на КСВ.
4Закрепите кабель так, чтобы исключить случайные перегибы при обслуживании оборудования — используйте хомуты или фиксаторы на технологических расстояниях.
5После монтажа проверьте каждое подключение на КСВ и обратные потери в рабочей полосе — для коротких отрезков лучше делать пары измерений «до подключения» и «после» одного и того же соединения.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Когда лучше выбрать 3/8", а когда 1/2"?1/2" — для дистанций 10–50 м и средней мощности (БС, антенные подключения). 3/8" — для коротких трасс 1–10 м, где важна гибкость и компактность (jumper-линии в шкафах, подключения между блоками радиосвязи). На 1/2" затухание примерно вдвое меньше, поэтому на длинных линиях у него преимущество. На коротких — разница нивелируется, и важнее становится гибкость.

Какие разъёмы используются с 3/8"?Типовые: N-male, TNC, SMA-male под 3/8" с CCA-центральным проводником. Также возможны 7-16 DIN-female для подключений к корпусам передатчиков. Разъёмы поставляются по запросу. Производители разъёмов под 3/8": Draka, RFS, Andrew/CommScope, Spinner, Huber+Suhner.

Есть ли datasheet с точными параметрами 3/8"?Полный заводской datasheet поставляется с партией кабеля либо предоставляется по запросу для проектной документации. Указанные на странице параметры — ориентировочные, по типу и линейке RFA. Для тендеров и расчётов точные значения подтверждает производитель в актуальном заводском протоколе.

Какая официальная гарантия на кабель Draka?Гарантия производителя — 12 месяцев со дня поставки. Кабель поставляется с сертификатами соответствия и протоколами заводских испытаний. По запросу — полный пакет документов для тендеров и проектной документации.

Какая минимальная партия и сроки поставки?Кабель поставляется на барабанах. Базовая длина барабана зависит от типоразмера: для 1/2" обычно 500 м, для 7/8" — 200–300 м, для 1 5/8" — 100–150 м. Точная длина и срок — по запросу. Часть позиций может быть на складе в Москве, остальное — под заказ от производителя (срок 6–12 недель).

Можно ли использовать кабель Draka с разъёмами других производителей?Да. Кабель Draka соответствует международным стандартам типоразмеров (1/4", 3/8", 1/2", 7/8", 1 5/8"), поэтому совместим с разъёмами RFS, Andrew/CommScope, Spinner, Huber+Suhner и других производителей под аналогичные размеры. Главное — точно подобрать разъём под конкретный типоразмер и конструкцию (под медь / CCA / гофрированную трубку).

Гарантии и сервис

Гарантия

3 года от производителя

При соблюдении условий эксплуатации.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить DRAKA RFA 3/8" -50

Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Поставляем Коаксиальный кабель Draka RFA 3/8” -50 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
