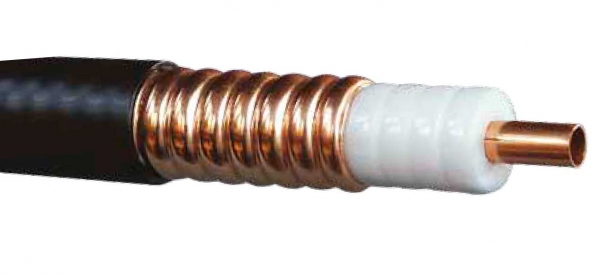

Самый компактный и гибкий кабель в линейке Draka. Радиочастотный коаксиал RFF 1/4" с импедансом 50 Ом для тонких jumper-линий, гибких подключений на стендах, технологических перемычек в шкафах. Минимальный радиус изгиба от 10 мм, диаметр всего ~7–8 мм, вес 0,07 кг/м. Конструкция: CCA-проводник, FPE-диэлектрик, гофрированная медная трубка внешнего проводника, PE-оболочка.
Draka RFF 1/4" -50 — самый компактный и гибкий радиочастотный кабель в линейке Draka. Применяется там, где нужны очень тонкие jumper-линии: подключения внутри стоек, перемычки между блоками радиосвязи, гибкие соединения в кабельных вводах антенн, лабораторное и измерительное оборудование. Минимальный радиус изгиба — около 10 мм, что позволяет прокладывать кабель практически в любых стеснённых условиях. Конструкция: внутренний проводник — CCA-провод (алюминий, плакированный медью), диэлектрик — физически вспененный полиэтилен (FPE), внешний проводник — гофрированная медная трубка, оболочка — светостабилизированный полиэтилен (PE) чёрного цвета. Импеданс 50 ± 1 Ом, диапазон рабочих температур −55…+80°C. Самый тонкий типоразмер не предназначен для магистральных трасс — пиковая мощность и затухание не позволяют, — но идеален для коротких высокочастотных подключений.
| Конструкция | |
|---|---|
| Внутренний проводник | CCA — алюминий, плакированный медью |
| Диэлектрик | FPE — физически вспененный полиэтилен |
| Внешний проводник | Гофрированная медная трубка |
| Плотность основного экрана | 100% |
| Оболочка | PE — светостабилизированный полиэтилен |
| Цвет оболочки | Чёрный |
| Электрические параметры (ориентировочные) | |
|---|---|
| Волновое сопротивление | 50 ± 1 Ом |
| Максимальная рабочая частота | ~18 ГГц |
| Пиковая подводимая мощность | ~9 кВт |
| Скорость распространения | ~88 % |
| Механические параметры (ориентировочные) | |
|---|---|
| Масса | ~0,07 кг/м |
| Минимальный радиус изгиба (однократный) | ~10 мм |
| Минимальный радиус изгиба (многократный) | ~20 мм |
| Внешний диаметр оболочки | ~7–8 мм |
| Условия эксплуатации | |
|---|---|
| Рабочий температурный диапазон | −55 до +80°C |
| Прокладка | В основном внутренняя — jumper, стенды, шкафы |
| Длина в барабане | По запросу |
RFF 1/4" — самый тонкий и гибкий типоразмер. Ниже сравнение с другими компактными моделями линейки.
| Параметр | RFF 1/4" ◀ | RFF 1/2" | RFA 3/8" | RFA 1/2" |
|---|---|---|---|---|
| Типоразмер | 1/4" | 1/2" | 3/8" | 1/2" |
| Серия | RFF — гибкий | RFF — гибкий | RFA — стандарт | RFA — стандарт |
| Импеданс | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом | 50 ± 1 Ом |
| Макс. частота | ~18 ГГц | 12,5 ГГц | ~10 ГГц | 9,8 ГГц |
| Пиковая мощность | ~9 кВт | 19 кВт | ~16 кВт | 31,8 кВт |
| Вес | ~0,07 кг/м | 0,19 кг/м | ~0,14 кг/м | 0,23 кг/м |
| Радиус изгиба (1 раз) | ~10 мм | 15 мм | ~50 мм | 70 мм |
| Назначение | Тонкие jumper | Гибкие подкл. | Универсал короткий | Универсал БС |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
