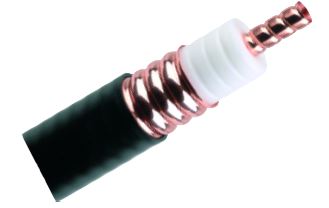

Коаксиальный кабель RFS SCF14-50JFN
Узнать о доставке
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
LCFS114-50JFNA — коаксиальный кабель CELLFLEX 1.1/4" Lite, Premium Attenuation, огнестойкий LSOH
Сверхмощный 1.1/4" Lite фидерный кабель RFS CELLFLEX с пониженным затуханием (Premium Attenuation) и огнестойкой LSOH-оболочкой. Для очень длинных фидерных линий и больших мощностей внутри зданий, тоннелей метро. Алюминиевый внешний проводник со специальной плакировкой (Lite-исполнение). Соответствует IEC 60332-3-24, NFPA 130, CPR. Импеданс 50 Ом, до 3,7 ГГц.
О модели
LCFS114-50JFNA — самый мощный кабель серии CELLFLEX в типоразмере 1.1/4" в огнестойком LSOH-исполнении. Это Lite-вариант: внешний проводник из гофрированного алюминия с медной плакировкой, что снижает массу и стоимость по сравнению с цельномедным аналогом без существенной потери в электрических параметрах. Применяется на самых длинных фидерных трассах БС, в распределительных сетях вещательных передатчиков, в крупных антенных системах внутри зданий, на стадионах, в метро. Соответствует IEC 60332-3-24, NFPA 130, CPR. Затухание всего 2,57 дБ/100м на 900 МГц — в 1,4 раза ниже, чем у LCF78. Импеданс 50 Ом ±1, до 3,7 ГГц.
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 3,7 ГГц |
| Скорость распространения | 88% |
| Погонная ёмкость | 76 пФ/м |
| Погонная индуктивность | 0,19 мкГн/м |
| Пиковая мощность | Свыше 100 кВт |
| Сопротивление внутр. проводника DC | 1,16 Ом/км |
| Сопротивление внеш. проводника DC | 1,4 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated, Lite |
| Внутр. проводник | 13,7 мм, медная трубка |
| Диэлектрик | 31,5 мм, вспененный полиэтилен |
| Внеш. проводник | 35,2 мм, гофр. алюминий с Cu-плакировкой |
| Оболочка | 39,6 мм, LSOH |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,55 кг/м |
| Радиус изгиба, многократный | 250 мм (10") |
| Изгибающий момент | 26 Н·м |
| Растягивающее усилие | 1900 Н |
| Шаг крепления (реком./макс.) | 0,9 / 1,2 м |
| Пр. для жёстких сборок | Минимум 80 м одного куска |
| Огнестойкость и применение | |
|---|---|
| Огнестойкость | Flame Retardant, LSOH |
| IEC 60332-3-24 | Cat C |
| NFPA 130 | Тоннели метро |
| CPR (EU) | Construction Products Regulation |
| Темп. эксплуатации | −40 до +85 °C |
| Темп. установки | −25 до +60 °C |
| Применение | Длинные трассы внутри зданий |
| Возвратное затухание | 20 dB (VSWR 1,222) |
Коэффициент затухания и номинальная мощность
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,06 | >100 | 300 | 1,45 | 11 | 2200 | 4,15 | 3,9 |
| 1 | 0,08 | >100 | 500 | 1,90 | 8,7 | 2500 | 4,46 | 3,7 |
| 10 | 0,25 | 63 | 700 | 2,28 | 7,2 | 2700 | 4,66 | 3,5 |
| 30 | 0,44 | 37 | 900 | 2,57 | 6,4 | 3000 | 4,95 | 3,3 |
| 50 | 0,57 | 29 | 1000 | 2,72 | 6,1 | 3500 | 5,40 | 3,0 |
| 100 | 0,82 | 20 | 1500 | 3,38 | 4,9 | 3700 | 5,57 | 2,9 |
| 150 | 1,01 | 16 | 1800 | 3,73 | 4,4 | |||
| 200 | 1,17 | 14 | 2000 | 3,95 | 4,2 | |||
Затухание дано при температуре кабеля 20°C, допуск ±5%. На частотах выше 3,7 ГГц параметры не нормируются.
Совместимые разъёмы
Для оконцевания LCFS114-50JFNA используются разъёмы серии C03/D01/E01 для типоразмера 1.1/4" и переходники EIA. Артикулы поставляются под заказ — уточняйте у менеджера.
| Артикул | Назначение |
|---|---|
| 716M-LCFS114-D01 | 7-16 Male, Premium, для 1.1/4" |
| 716F-LCFS114-D01 | 7-16 Female, Premium, для 1.1/4" |
| NM-LCFS114-D01 | N-Male, Premium, для 1.1/4" |
| NF-LCFS114-D01 | N-Female, Premium, для 1.1/4" |
| 114EIA-LCFS114-001 | EIA-1.5/8" фланец, переходник |
Совместимый инструмент
Для разделки 1.1/4" кабеля используются специализированные комплекты под заказ.
| Артикул | Назначение |
|---|---|
| TRIM-SET-LS114-D01 | Универсальный набор для разделки 1.1/4" |
Совместимое заземление
Для заземления внешнего проводника LCFS114-50JFNA используется комплект GKSPEED20-114P. Premium-вариант для крупных объектов и длинных трасс.
| Артикул | Назначение |
|---|---|
| GKSPEED20-114P | Комплект заземления Premium для 1.1/4" |
Все кабели CELLFLEX LCF в серии
В серии CELLFLEX® LCF доступны 5 типоразмеров от 1/4" до 1.1/4". В пределах одного размера электрические параметры внутри подсерии (J/JA/JFN/JFNA) идентичны — отличается только оболочка и условия применения.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| LCF14-50J | 1/4" | PE | Внутр. перемычки BTS, GPS-линии, IF-кабели |
| LCF38-50J | 3/8" | PE | OEM-перемычки, межшкафные BTS, GPS, IF-кабели |
| LCF12-50J | 1/2" | PE | Базовый фидерный 1/2", уличный |
| LCF12-50JFN | 1/2" | LSOH | Огнестойкий 1/2", помещения |
| LCF12-50JFNL | 1/2" | LSOH+маркер | Огнестойкий с маркировкой длины |
| LCF12-50JL | 1/2" Lite | PE | Облегчённая версия 1/2" с алюм. внешним проводником |
| LCF78-50JA | 7/8" | PE Premium | Premium Attenuation для уличных трасс |
| LCF78-50JFNA | 7/8" | LSOH Premium | Premium Attenuation, огнестойкий |
| LCFS114-50JA | 1.1/4" Lite | PE Premium | Сверхмощный фидерный 1.1/4", уличный |
| LCFS114-50JFNA ◀ вы здесь | 1.1/4" Lite | LSOH Premium | Сверхмощный 1.1/4", огнестойкий |
Области применения
Монтаж и настройка
- 1Перед установкой проверьте кабель на отсутствие механических повреждений оболочки. Размотку с барабана производите при температуре не ниже −25°C; не допускайте резких изгибов меньше радиуса 250 мм при многократном изгибе.
- 2Закрепите кабель на трассе с помощью хомутов RFS RSB-114 или аналогичных нержавеющих креплений. Шаг крепления: рекомендуемый 0,9 м, максимальный 1,2 м.
- 3Заземлите кабель с помощью комплектов GKSPEED20-114P в местах, рекомендованных проектом. Для длинных трасс — через каждые 30–50 м.
- 4Подготовьте концы кабеля для оконцевания разъёмами с помощью специализированного инструмента TRIM-SET-LS114-D01.
- 5Установите разъёмы 1.1/4" соответствующего интерфейса. Для соединения с EIA-фланцами используйте переходники типа 114EIA-LCFS114-001.
- 6Минимальная длина одного отреза — 80 м. При проектировании предусматривайте на трассах с переключениями участки с запасом.
- 7Перед вводом в эксплуатацию выполните измерения VSWR и DTF для проверки отсутствия дефектов.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Сертификация
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS LCFS114-50JFNA
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
- Размер: 1/4
- Внутренний проводник, мм (дюйм): 1,9 (0,075)
- Материал внутреннего проводника: Алюминиевый провод с медным покрытием
- Диэлектрический, мм (дюйм): 4,3 (0,17)
- Диэлектрический материал: Пенополиэтилен
- Внешний проводник, мм (дюйм): 6,5 (0,26)
- Материал внешнего проводника: Гофрированная медь
- Обмотка, мм (дюйм): 7,8 (0,31)
- Материал обмотки: Полиэтилен, ПЭ, наполнение металлогидрокситом
- Пожарная производительность: Огнестойкий, LS0H
- Температура установки, ° C (° F): От -25 до 60 (от -13 до 140)
- Температура хранения, ° C (° F): От -70 до 85 (от -94 до 185)
- Рабочая Температура, ° C (° F): От -50 до 85 (от -58 до 185)
- Импеданс, Ω: 50 +/- 1
- Максимальная частота,ГГц: 20,4
- Скорость, %: 81
- Емкость, пФ / м (пФ / фут): 82 (25)
- Индуктивность, мкГн / м (мкГ / фут): 0,207 (0,063)
- Пиковая мощность, кВт: 5.5
- Пиковое напряжение RF, Вольт: 740
- Внутреннее сопротивление постоянного тока проводни 10,5 (3,19)
- Сопротивление внешнего проводника постоянному току 9 (2,74)
- Масса кабеля, номинальная, кг / м (фунт / фут): 0,07 (0,05)
- Минимальный радиус изгиба, повторяющиеся изгибы, м 25 (1)
- Предел прочности, N (фунт): 600 (135)
- Рекомендуемый / максимальный интервал между зажима 0,2 / 0,2 (0,67 / 0,67)
Промышленное оборудование Коаксиальный кабель RFS SCF14-50JFN от производителя RFS поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер: 1/4
- Внутренний проводник, мм (дюйм): 1,9 (0,075)
- Материал внутреннего проводника: Алюминиевый провод с медным покрытием
- Диэлектрический, мм (дюйм): 4,3 (0,17)
- Диэлектрический материал: Пенополиэтилен
- Внешний проводник, мм (дюйм): 6,5 (0,26)
- Материал внешнего проводника: Гофрированная медь
- Обмотка, мм (дюйм): 7,8 (0,31)
- Материал обмотки: Полиэтилен, ПЭ, наполнение металлогидрокситом
- Пожарная производительность: Огнестойкий, LS0H
- Температура установки, ° C (° F): От -25 до 60 (от -13 до 140)
- Температура хранения, ° C (° F): От -70 до 85 (от -94 до 185)
- Рабочая Температура, ° C (° F): От -50 до 85 (от -58 до 185)
- Импеданс, Ω: 50 +/- 1
- Максимальная частота,ГГц: 20,4
- Скорость, %: 81
- Емкость, пФ / м (пФ / фут): 82 (25)
- Индуктивность, мкГн / м (мкГ / фут): 0,207 (0,063)
- Пиковая мощность, кВт: 5.5
- Пиковое напряжение RF, Вольт: 740
- Внутреннее сопротивление постоянного тока проводни 10,5 (3,19)
- Сопротивление внешнего проводника постоянному току 9 (2,74)
- Масса кабеля, номинальная, кг / м (фунт / фут): 0,07 (0,05)
- Минимальный радиус изгиба, повторяющиеся изгибы, м 25 (1)
- Предел прочности, N (фунт): 600 (135)
- Рекомендуемый / максимальный интервал между зажима 0,2 / 0,2 (0,67 / 0,67)
