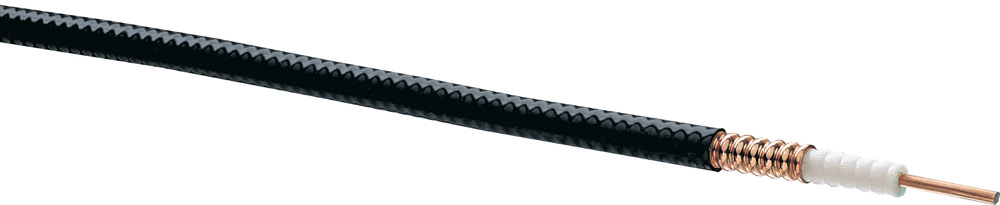

Тонкий 3/8" коаксиальный фидерный кабель RFS CELLFLEX в уличной оболочке PE. Применяется для OEM-перемычек, межшкафных соединений BTS, GPS-линий и IF-кабелей. Гофрированный медный внешний проводник, медная трубка внутреннего проводника, диэлектрик из вспененного полиэтилена. Импеданс 50 Ом, до 13,5 ГГц.
LCF38-50J — промежуточный размер 3/8" между тонким LCF14 и базовым LCF12. Применяется в кабельных сборках для OEM-производителей, для межшкафных перемычек BTS, GPS-линий и IF-кабелей. Внутренний проводник — медная трубка диаметром 3,4 мм, диэлектрик — вспененный полиэтилен 8,6 мм, внешний проводник — гофрированная медь 9,9 мм. Импеданс 50 Ом ±1, скорость распространения 87%, максимальная рабочая частота 13,5 ГГц. Уличная оболочка PE.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 13,5 ГГц |
| Скорость распространения | 87% |
| Погонная ёмкость | 76 пФ/м |
| Погонная индуктивность | 0,19 мкГн/м |
| Пиковая мощность | 11,2 кВт |
| Пиковое RF-напряжение | 1060 В |
| Сопротивление внутр. проводника DC | 8,3 Ом/км |
| Сопротивление внеш. проводника DC | 5,2 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated |
| Внутр. проводник | 3,4 мм, медная трубка |
| Диэлектрик | 8,6 мм, вспененный полиэтилен |
| Внеш. проводник | 9,9 мм, гофрированная медь |
| Оболочка | 11,7 мм, чёрный полиэтилен (PE) |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,12 кг/м |
| Радиус изгиба, одиночный | 50 мм |
| Радиус изгиба, многократный | 90 мм |
| Изгибающий момент | 1,5 Н·м |
| Растягивающее усилие | 750 Н |
| Шаг крепления (реком./макс.) | 0,3 / 0,4 м |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −50 до +85 °C |
| Темп. установки | −40 до +60 °C |
| Темп. хранения | −70 до +85 °C |
| Огнестойкость | Halogen Free, outdoor-rated |
| Возвратное затухание | 20 dB (VSWR 1,222) |
| Применение | OEM jumpers, BTS, GPS, IF |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,28 | 11,2 | 300 | 7,60 | 0,89 | 2500 | 23,7 | 0,28 |
| 1 | 0,40 | 10,5 | 500 | 9,98 | 0,68 | 3000 | 26,3 | 0,26 |
| 10 | 1,30 | 5,17 | 700 | 11,9 | 0,57 | 4000 | 31,0 | 0,22 |
| 30 | 2,28 | 2,96 | 900 | 13,4 | 0,50 | 5000 | 35,3 | 0,19 |
| 50 | 2,98 | 2,27 | 1000 | 14,2 | 0,48 | 6000 | 39,2 | 0,17 |
| 100 | 4,28 | 1,58 | 1500 | 17,8 | 0,38 | 8000 | 46,4 | 0,14 |
| 150 | 5,28 | 1,29 | 1800 | 19,8 | 0,34 | 10000 | 53,0 | 0,12 |
| 200 | 6,14 | 1,11 | 2000 | 20,9 | 0,32 | 13500 | 63,5 | 0,10 |
Затухание дано при температуре кабеля 20°C, допуск ±5%. Средняя мощность приведена при температуре окружающей среды 40°C.
Для LCF14 (1/4") и LCF38 (3/8") применяются разъёмы серий C03/D01/E01 под малые типоразмеры: NM-LCF14-D01, 716M-SCF14-001, 43M-SCF14-D02, NM-LCF38-070 и аналоги. Эти артикулы поставляются по индивидуальному заказу — уточняйте конкретное исполнение в отделе продаж.
| Артикул | Назначение |
|---|---|
| NM-LCF38-070 | N-Male, ранняя серия для LCF38 |
| NF-LCF38-D01 | N-Female, Premium OMNI FIT |
| 716M-LCF38-D01 | 7-16 Male, Premium |
| 43M-LCF38-D02 | 4.3-10 Male |
Для разделки 3/8" кабеля под разъёмы используются специальные комплекты под заказ.
| Артикул | Назначение |
|---|---|
| TRIM-SET-L38-D01 | Универсальный набор для разделки 3/8" |
Для тонких кабелей 3/8" обычно достаточно стандартного 1/2" заземления GKSPEED20-12P. Для уточнения схемы заземления обратитесь в отдел продаж.
| Артикул | Назначение |
|---|---|
| GKSPEED20-12P | Универсальный комплект заземления (применяется и для 3/8") |
В серии CELLFLEX® LCF доступны 5 типоразмеров от 1/4" до 1.1/4". В пределах одного размера электрические параметры внутри подсерии (J/JA/JFN/JFNA) идентичны — отличается только оболочка и условия применения.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| LCF14-50J | 1/4" | PE | Внутр. перемычки BTS, GPS-линии, IF-кабели |
| LCF38-50J ◀ вы здесь | 3/8" | PE | OEM-перемычки, межшкафные BTS, GPS, IF-кабели |
| LCF12-50J | 1/2" | PE | Базовый фидерный 1/2", уличный |
| LCF12-50JFN | 1/2" | LSOH | Огнестойкий 1/2", помещения |
| LCF12-50JFNL | 1/2" | LSOH+маркер | Огнестойкий с маркировкой длины |
| LCF12-50JL | 1/2" Lite | PE | Облегчённая версия 1/2" с алюм. внешним проводником |
| LCF78-50JA | 7/8" | PE Premium | Premium Attenuation для уличных трасс |
| LCF78-50JFNA | 7/8" | LSOH Premium | Premium Attenuation, огнестойкий |
| LCFS114-50JA | 1.1/4" Lite | PE Premium | Сверхмощный фидерный 1.1/4", уличный |
| LCFS114-50JFNA | 1.1/4" Lite | LSOH Premium | Сверхмощный 1.1/4", огнестойкий |
Стоимость и сроки изготовления опций — по запросу у менеджера.
