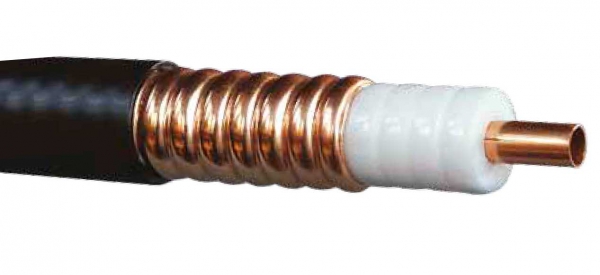

ACOME HPL-50-3/8 Hyperflex коаксиальный кабель 50 Ом , 10.3 мм. ACOME Hyperflex коаксиальный кабель 50 Ом , 10.3 мм. Коаксиальный кабель 50 Ом, Коаксиальный кабель французского производителя ACOME, серии HYPERCELL®. Полностью совместим с разъемами и аксессуарами для кабеля RG-8U, RG-213.
Конструкция:
|
Элемент
|
Материал
|
Диам. мм
|
|
Внутренний проводник
|
Омедненный алюминий
|
2.78
|
|
Диэлектрик
|
Вспененый полиэтилен
|
7.3
|
|
Наружный проводник
|
Алюминиевая лента
|
8.0
|
|
Оплетка
|
Луженая медь 0.15 мм
|
8,0
|
|
Стандартная оболочка
|
Черный полиэтилен
|
10,2
|
Температурный диапазон:
| Установки |
-25°C ... +60°C
|
| Эксплуатации |
-40°C ... +85°C
|
Электрические характеристики:
| Граничная частота |
12 ГГц
|
| Скорость распространения сигнала |
85 %
|
| Выдерживаемое напряжение (пост. ток) |
900 В
|
| Пиковая мощность |
8,4 кВт
|
| Сопротивление постоянному току | |
|
Внутренний проводник ом/км
|
4,75
|
|
Наружный проводник ом/км
|
8,6
|
| Пробойное напряжение на оболочку ( переменный ток) |
1800 В
|
| Емкость |
78,0 пФ/м
|
| Уровень экранирования |
> 90 dB
|
| Частота МГц | Затухание dB/100 м | Передаваемая мощность кВт |
|
30
|
2,17
|
3,49
|
|
100
|
4,05
|
1,89
|
|
300
|
7,6
|
1,03
|
|
450
|
8,86
|
0,86
|
|
900
|
12,72
|
0,6
|
|
1000
|
13,46
|
0,56
|
|
1500
|
16,76
|
0,45
|
|
1800
|
18,56
|
0,41
|
|
2000
|
19,67
|
0,39
|
|
3000
|
24,72
|
0,32
|
Характеристики:
Поставляем Коаксиальный кабель Acome HPL50-3/8 (Аком) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
