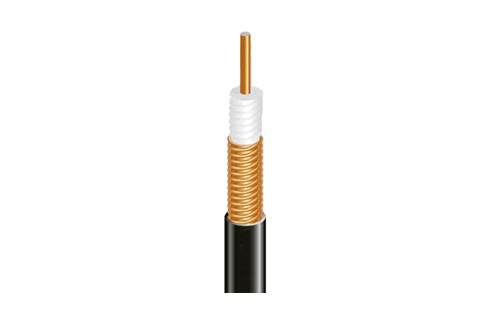

Телеконта РК50-8-315-Cнг(С) (3/8"R HF) Коаксиальный кабель

Name: Телеконта РК50-8-315-Cнг(С) (3/8"R HF) Коаксиальный кабель
Brand: Телеконта
SKU: 2002257

Код: 2002257

Производитель:
Телеконта

Все товары бренда

Только оригинальные
товары бренда

Цена по запросу

Запросить цену

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM · Серия Телеконта

РК50-8-315-Cнг(С) — коаксиальный кабель Телеконта 3/8" 50 Ом

Отечественный радиочастотный коаксиальный кабель РК50-8-315-Cнг(С) производства Телеконта. Типоразмер 3/8", импеданс 50 Ом, наружный проводник — гофрированная медная трубка (R (кольцо)), оболочка — LSZH негорючая.

Коаксиальный кабель · 50 Ом 3/8" · R (кольцо) LSZH · нг(С) Телеконта · Россия

50 Ом

Импеданс

11,0±0,2 мм

Диаметр

86%

Скорость

13,5 ГГц

Частота отсечки

10.72 дБ

Зат. 900 МГц / 100 м

0,12 кг/м

Масса

О модели

РК50-8-315-Cнг(С) — коаксиальный кабель российского производства (Телеконта) для фидерных трактов базовых станций, РРЛ, систем связи (50-омный тракт). Внутренний проводник: 3,10±0,03. Диэлектрик: Физическое вспенивание, пористый полиэтилен. Наружный проводник: Медная сварная трубка с кольцевой формой гофра. Оболочка: Черный полиэтилен, негорючий, бездымный (LSZH). Диаметр по оболочке 11,0±0,2 мм, масса 0,12 кг/м. Рабочая температура от от -55 до +85 °C.

Кабель РК50-8-315-Cнг(С) — российский аналог для замены импортных коаксиальных кабелей 3/8" 50 Ом. Поставка со склада в России, без таможенных рисков.

Ключевые преимущества

Низкое затухание сигнала Пористый полиэтилен физического вспенивания снижает диэлектрические потери — кабель передаёт максимум мощности на большие расстояния.

Полная экранировка Медная гофрированная трубка как наружный проводник обеспечивает 100% экранировку и исключает интерференцию с соседними линиями.

Негорючая оболочка LSZH Маркировка нг(С): оболочка из полиэтилена с пониженным дымовыделением и без галогенов. Требование пожарных норм для прокладки внутри зданий.

Российское производство Серийный выпуск на собственных мощностях Телеконта. Наличие на складе в России — сжатые сроки поставки без таможенных рисков.

Широкий температурный диапазон Рабочий диапазон от −55 до +85°C. Пригоден для уличной прокладки в любом климате средней полосы и севернее.

Сертифицированное качество Кабели серии ПК/РК производятся в соответствии с техническими условиями и проходят выходной контроль на каждом метре.

Технические характеристики

Электрические характеристики
Волновое сопротивление, Ом	50,1
Ёмкость, пФ/м	76
Скорость распространения, %	86
Частота отсечки, ГГц	13,5
Испытательное напряжение, кВ	2,5
Сопр. изоляции, МОм·км	>3000
ИМП 3-го порядка, дБн	< -150
Сопр. наружного пров., Ом/км	≤3,40
Сопр. внутреннего пров., Ом/км	≤4,19

Механические и климатические
Внутренний проводник, мм	3,10±0,03
Диаметр диэлектрика, мм	8,00±0,15
Наружный проводник, мм	9,50±0,15
Диаметр по оболочке, мм	11,0±0,2
Масса, кг/м	0,12
Радиус изгиба одинарный, мм	—
Радиус изгиба повторный, мм	—
Темп. рабочая, °C	от -55 до +85 °C
Темп. монтажа, °C	от -15 до +60 °C

Конструкция кабеля
Диэлектрик	Физическое вспенивание, пористый полиэтилен
Наружный проводник	Медная сварная трубка с кольцевой формой гофра
Оболочка	Черный полиэтилен, негорючий, бездымный (LSZH)
Внутренний проводник	3,10±0,03

Затухание (макс), дБ/100 м
150 МГц	4.17 дБ/100 м
280 МГц	5.78 дБ/100 м
450 МГц	7.43 дБ/100 м
800 МГц	10.13 дБ/100 м
900 МГц	10.72 дБ/100 м
1500 МГц	14.31 дБ/100 м
1800 МГц	15.84 дБ/100 м
2400 МГц	18.66 дБ/100 м
3000 МГц	21.20 дБ/100 м

Сравнение с похожими моделями

В линейке Телеконта есть несколько вариантов кабеля типоразмера 3/8" с разной гофрировкой (R/S) и типом оболочки (PE/LSZH).

Параметр	РК50-8-315-Cнг(С) ◀	РК50-8-316-Cнг(С)
Гофрировка	R (кольцо)	S (спираль)
Оболочка	LSZH нг(С)	LSZH нг(С)
Диаметр по оболочке, мм	11,0±0,2	10,2±0,2
Масса, кг/м	0,12	0,12
Частота отсечки, ГГц	13,5	16,1
Изгиб одинарный, мм	—	13
Изгиб повторный, мм	—	25
Карточка	—	Смотреть→

Как выбрать • R-вариант — для магистральных трасс: лучшее экранирование.
• S-вариант — для стеснённых трасс и перемычек: меньший радиус изгиба.
• HF / нг(С) — обязателен при прокладке внутри зданий (требования ПУЭ/ГОСТ).

Области применения

Базовые станции GSM/LTE/5G

Фидерный кабель от БС-оборудования до антенны на мачте. Основное применение в 1/2", 7/8" и 1 1/4" типоразмерах.

РРЛ-линии

Соединение аппаратуры радиорелейной связи с антенной на вышке. Требуется низкое затухание и стабильность КСВ.

Системы СОРМ и ОМС

Прокладка вертикальных стволов в технических помещениях и шахтах зданий. HF-версии — по требованию пожарных норм.

Системы телевизионного вещания

Передатчики DVB-T2, FM и аналоговое ТВ. Типоразмеры 7/8" и 1 5/8" для мощных передающих антенн.

Транкинговая и PMR-связь

Стволы TETRA, DMR, P25 на объектах безопасности, промышленных предприятиях и транспорте.

Технологические сети предприятий

Прокладка внутри цехов, по кабельным лоткам и в кабельных шахтах. HF-версии соответствуют требованиям ПУЭ.

Сертификация

ГОСТ ТУ Сделано в России

Частые вопросы

Что означают буквы в обозначении кабеля?Структура артикула: РК50-8-315-Cнг(С). Первые буквы — тип (РК = радиочастотный коаксиальный). Цифры: волновое сопротивление / диаметр диэлектрика / конструктивный код оболочки. Суффикс R (кольцевой гофр) — наружный проводник с кольцевой гофрировкой: лучшее экранирование. Суффикс S (спиральный) — спиральная гофрировка: больше гибкость, меньше минимальный радиус изгиба. Суффикс HF / нг(С) — оболочка LSZH (негорючий бездымный полиэтилен) для прокладки внутри зданий.

Чем отличается 50-омный кабель от 75-омного?Кабели с волновым сопротивлением 50 Ом (серия ПК/РК50) предназначены для систем связи, где оборудование (антенны, усилители, БС) рассчитано на 50-омный тракт. Кабели 75 Ом (HHTAY-75) используются в системах кабельного и спутникового телевидения и широкополосного интернета (CATV/HFC), где стандарт тракта — 75 Ом. Смешивать компоненты с разным сопротивлением нельзя — возникает рассогласование и отражения.

Для каких систем подходит РК50-8-315-Cнг(С)?Кабель РК50-8-315-Cнг(С) применяется в фидерных трактов базовых станций, РРЛ, систем связи (50-омный тракт). Типоразмер 3/8" обеспечивает затухание 10.72 дБ/100 м на частоте 900 МГц. Оболочка LSZH нг(С) позволяет прокладывать кабель внутри зданий по нормам пожарной безопасности.

Как выбрать между R и S вариантом кабеля?Кабели с кольцевым гофром (R) обеспечивают лучшее экранирование и меньшее затухание. Кабели со спиральным гофром (S) имеют меньший радиус изгиба и удобны для прокладки в стеснённых условиях — перемычки, кроссы, техническое оборудование. Для магистральных трасс рекомендуется R-вариант.

Гарантии и сервис

Гарантия

по договору поставки

Соответствие ТУ подтверждается сертификатом качества на партию.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить Kadamm РК50-8-315-Cнг(С)

Доставка по всей России · Гарантия по договору · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Поставляем Телеконта РК50-8-315-Cнг(С) (3/8"R HF) Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
