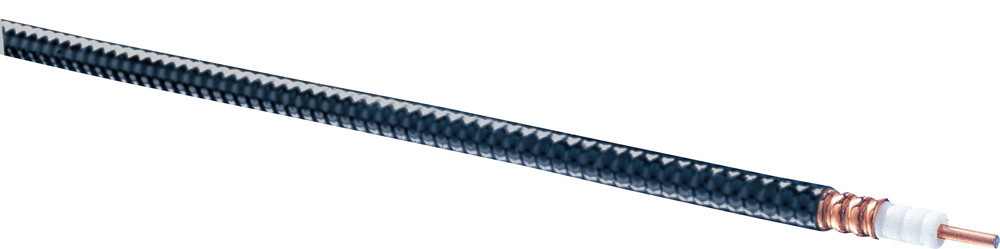

Сверхмощный 1.1/4" Lite фидерный кабель RFS CELLFLEX с пониженным затуханием (Premium Attenuation) и уличной оболочкой PE. Для очень длинных фидерных линий и больших мощностей на мачтах, в кабельных эстакадах, по фасадам. Алюминиевый внешний проводник со специальной плакировкой (Lite-исполнение). Импеданс 50 Ом, до 3,7 ГГц. УФ-стойкая оболочка для уличной установки.
LCFS114-50JA — самый мощный кабель серии CELLFLEX в типоразмере 1.1/4" в уличном PE-исполнении. Это Lite-вариант: внешний проводник из гофрированного алюминия с медной плакировкой, что снижает массу и стоимость по сравнению с цельномедным аналогом без существенной потери в электрических параметрах. Применяется на самых длинных фидерных трассах БС, в распределительных сетях вещательных передатчиков, в крупных антенных системах внутри зданий, на стадионах, в метро. Соответствует IEC 60332-3-24, NFPA 130, CPR. Затухание всего 2,57 дБ/100м на 900 МГц — в 1,4 раза ниже, чем у LCF78. Импеданс 50 Ом ±1, до 3,7 ГГц.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 3,7 ГГц |
| Скорость распространения | 88% |
| Погонная ёмкость | 76 пФ/м |
| Погонная индуктивность | 0,19 мкГн/м |
| Пиковая мощность | Свыше 100 кВт |
| Сопротивление внутр. проводника DC | 1,16 Ом/км |
| Сопротивление внеш. проводника DC | 1,4 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated, Lite |
| Внутр. проводник | 13,7 мм, медная трубка |
| Диэлектрик | 31,5 мм, вспененный полиэтилен |
| Внеш. проводник | 35,2 мм, гофр. алюминий с Cu-плакировкой |
| Оболочка | 39,6 мм, PE (полиэтилен) |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,55 кг/м |
| Радиус изгиба, многократный | 250 мм (10") |
| Изгибающий момент | 26 Н·м |
| Растягивающее усилие | 1900 Н |
| Шаг крепления (реком./макс.) | 0,9 / 1,2 м |
| Пр. для жёстких сборок | Минимум 80 м одного куска |
| Огнестойкость и применение | |
|---|---|
| Тип оболочки | PE (полиэтилен), уличная |
| IEC 60754-1 | Halogen free |
| УФ-стойкость | Атмосферостойкая, чёрная |
| Применение | Уличная прокладка |
| Темп. эксплуатации | −40 до +85 °C |
| Темп. установки | −25 до +60 °C |
| Применение | Длинные уличные трассы |
| Возвратное затухание | 20 dB (VSWR 1,222) |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,06 | >100 | 300 | 1,45 | 11 | 2200 | 4,15 | 3,9 |
| 1 | 0,08 | >100 | 500 | 1,90 | 8,7 | 2500 | 4,46 | 3,7 |
| 10 | 0,25 | 63 | 700 | 2,28 | 7,2 | 2700 | 4,66 | 3,5 |
| 30 | 0,44 | 37 | 900 | 2,57 | 6,4 | 3000 | 4,95 | 3,3 |
| 50 | 0,57 | 29 | 1000 | 2,72 | 6,1 | 3500 | 5,40 | 3,0 |
| 100 | 0,82 | 20 | 1500 | 3,38 | 4,9 | 3700 | 5,57 | 2,9 |
| 150 | 1,01 | 16 | 1800 | 3,73 | 4,4 | |||
| 200 | 1,17 | 14 | 2000 | 3,95 | 4,2 | |||
Затухание дано при температуре кабеля 20°C, допуск ±5%. На частотах выше 3,7 ГГц параметры не нормируются.
Для оконцевания LCFS114-50JFNA используются разъёмы серии C03/D01/E01 для типоразмера 1.1/4" и переходники EIA. Артикулы поставляются под заказ — уточняйте у менеджера.
| Артикул | Назначение |
|---|---|
| 716M-LCFS114-D01 | 7-16 Male, Premium, для 1.1/4" |
| 716F-LCFS114-D01 | 7-16 Female, Premium, для 1.1/4" |
| NM-LCFS114-D01 | N-Male, Premium, для 1.1/4" |
| NF-LCFS114-D01 | N-Female, Premium, для 1.1/4" |
| 114EIA-LCFS114-001 | EIA-1.5/8" фланец, переходник |
Для разделки 1.1/4" кабеля используются специализированные комплекты под заказ.
| Артикул | Назначение |
|---|---|
| TRIM-SET-LS114-D01 | Универсальный набор для разделки 1.1/4" |
Для заземления внешнего проводника LCFS114-50JFNA используется комплект GKSPEED20-114P. Premium-вариант для крупных объектов и длинных трасс.
| Артикул | Назначение |
|---|---|
| GKSPEED20-114P | Комплект заземления Premium для 1.1/4" |
В серии CELLFLEX® LCF доступны 5 типоразмеров от 1/4" до 1.1/4". В пределах одного размера электрические параметры внутри подсерии (J/JA/JFN/JFNA) идентичны — отличается только оболочка и условия применения.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| LCF14-50J | 1/4" | PE | Внутр. перемычки BTS, GPS-линии, IF-кабели |
| LCF38-50J | 3/8" | PE | OEM-перемычки, межшкафные BTS, GPS, IF-кабели |
| LCF12-50J | 1/2" | PE | Базовый фидерный 1/2", уличный |
| LCF12-50JFN | 1/2" | LSOH | Огнестойкий 1/2", помещения |
| LCF12-50JFNL | 1/2" | LSOH+маркер | Огнестойкий с маркировкой длины |
| LCF12-50JL | 1/2" Lite | PE | Облегчённая версия 1/2" с алюм. внешним проводником |
| LCF78-50JA | 7/8" | PE Premium | Premium Attenuation для уличных трасс |
| LCF78-50JFNA | 7/8" | LSOH Premium | Premium Attenuation, огнестойкий |
| LCFS114-50JA ◀ вы здесь | 1.1/4" Lite | PE Premium | Сверхмощный фидерный 1.1/4", уличный |
| LCFS114-50JFNA | 1.1/4" Lite | LSOH Premium | Сверхмощный 1.1/4", огнестойкий |
Стоимость и сроки изготовления опций — по запросу у менеджера.
