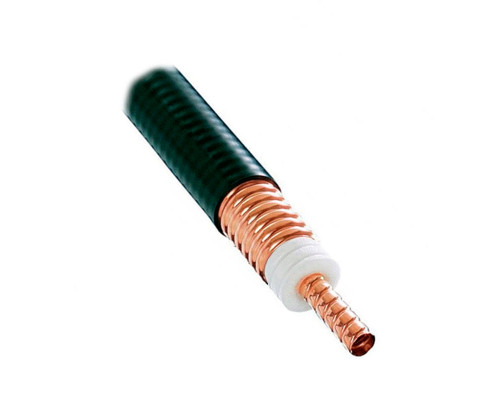

LCFS158-50JA — коаксиальный кабель CELLFLEX 1-5/8" премиум, малопотерь, foam-диэлектрик
Жёсткий магистральный кабель 1-5/8" премиальной серии — для broadcast и длинных трасс БС
LCFS158-50JA — коаксиальный кабель CELLFLEX® 1-5/8" с пенным диэлектриком и гофрированными медными проводниками премиальной серии (Premium Attenuation A-series). Применяется как магистральный фидер высокой мощности на broadcast-объектах (TV/FM передатчики 5–20 кВт), на БС операторов сотовой связи с трассами длиной более 80 м, для антенных систем high-gain в диапазонах 450–2700 МГц с поддержкой CBRS и C-Band до 3,98 ГГц. Минимальное затухание в категории 1-5/8" и пиковая мощность 310 кВт обеспечивают максимальную энергетику фидерной линии на критичных объектах.
О модели
Серия CELLFLEX® Premium Attenuation от RFS — это улучшенный по затуханию вариант стандартного CELLFLEX. За счёт оптимизации геометрии гофрированной медной трубы внутреннего проводника и контроля плотности вспененного полиэтиленового диэлектрика производителю удалось снизить погонные потери ещё на 5–7% по сравнению с базовой LCF158-серией. На длинных трассах (от 100 м) эта разница превращается в ощутимый выигрыш в энергетике — до 1 дБ запаса при системном расчёте, что эквивалентно расширению зоны покрытия БС на 10–12%.
Кабель имеет сплошные медные внутренний и внешний проводники — это исключает источники пассивной интермодуляции, типичные для оплёточных конструкций. Замеренный PIM-уровень не хуже −160 dBc делает LCFS158-50JA пригодным для высоконагруженных систем LTE/LTE-A с агрегацией несущих и для broadcast-объектов с одновременным излучением нескольких передатчиков на близких частотах через диплексеры/комбайнеры.
Стандартная чёрная PE-оболочка устойчива к ультрафиолету и атмосферным осадкам — кабель предназначен для прокладки на улице: вдоль мачт, башен, по фасадам, в кабельных эстакадах. Для прокладки внутри зданий с пожарными требованиями (метро, ЖД-тоннели, ТРЦ, аэропорты) применяется LSFH-вариант LCFS158-50JFNA с огнестойкой безгалогенной оболочкой по IEC 60332/61034 и NFPA 130.
Ключевые преимущества
3,16 dB/100 м на 1800 МГц и 4,02 dB/100 м на 2700 МГц — лучшие показатели среди жёстких 1-5/8"-кабелей RFS. На трассе 150 м экономит 1,5–2 дБ относительно стандартной серии — это дополнительные 10–15% дальности.
Пиковая мощность 310 кВт, RF peak voltage 5600 В. На 100 МГц непрерывная мощность достигает 17,4 кВт, на 1800 МГц — 3,55 кВт. Подходит для FM-передатчиков 5–10 кВт и TV-передатчиков 1–5 кВт без ограничений.
Сплошные медные проводники без оплёток и контактных стыков — типичных источников пассивной интермодуляции. Подходит для LTE/LTE-A с агрегацией несущих, broadcast с диплексерами и комбайнерами.
VSWR контролируется до 2700 МГц, кабель пригоден для CBRS (3,5 ГГц) и нижней части C-band (до 3,98 ГГц) — для перспективного развёртывания 5G FR1 на существующих площадках без замены фидеров.
Технические характеристики
| Параметр | Значение |
|---|---|
| Конструкция | |
| Тип кабеля | Коаксиальный жёсткий с пенным диэлектриком |
| Серия | CELLFLEX® Premium Attenuation A-series |
| Размер | 1-5/8" |
| Внутренний проводник | медь, гофрированная труба, ∅ 17,6 мм |
| Диэлектрик | вспененный полиэтилен, ∅ 42,4 мм |
| Внешний проводник | медь, гофрированная, ∅ 46,4 мм |
| Оболочка | PE (полиэтилен) чёрный, ∅ 50,2 мм |
| Электрические параметры | |
| Импеданс | 50 Ω ± 1 |
| Максимальная рабочая частота | 2,75 ГГц (с поддержкой до 3,98 ГГц для CBRS) |
| Скорость распространения | 90% |
| Ёмкость | 74 пФ/м |
| Индуктивность | 0,185 мкГн/м |
| Пиковая мощность | 310 кВт |
| Пиковое RF-напряжение | 5600 В |
| DC-сопротивление внутреннего проводника | 1,3 Ω/км |
| DC-сопротивление внешнего проводника | 0,47 Ω/км |
| PIM (3-й порядок) | −160 dBc (мин.) |
| Return Loss / VSWR (450–617 МГц) | 20 dB / 1.22 |
| Return Loss / VSWR (617–960 МГц) | 24 dB / 1.13 |
| Return Loss / VSWR (1695–2200 МГц) | 24 dB / 1.13 |
| Return Loss / VSWR (2300–2700 МГц) | 20 dB / 1.22 |
| Механические параметры | |
| Вес | 1,07 кг/м |
| Минимальный радиус изгиба, одиночный | 200 мм |
| Минимальный радиус изгиба, повторный | 500 мм |
| Тяговое усилие при монтаже | 2500 Н (562 lb) |
| Момент изгиба | 42 Н·м |
| Рекомендуемый шаг крепления | 1,2 м (макс. 1,5 м) |
| Условия эксплуатации | |
| Температура эксплуатации | −50 ... +85 °C |
| Температура монтажа | −40 ... +60 °C |
| Температура хранения | −70 ... +85 °C |
| Соответствие стандартам | DIN EN ISO 9001:2015, ISO 14001:2015, RoHS, REACH, UL 1581 (UV), IEC 60754-1/-2 |
Затухание и пропускная мощность по частотам
Значения затухания приведены при температуре проводника 20 °C. Пропускная мощность указана для температуры окружающей среды 40 °C при условии нормальной вентиляции (вертикальная или горизонтальная прокладка без изоляции). При повышении температуры окружающей среды до +50 °C мощность снижается на 10–15%.
| Частота, МГц | Затухание, dB / 100 м | Допустимая мощность, кВт | Применение |
|---|---|---|---|
| 100 | 0,64 | 17,40 | FM-радио (87,5–108 МГц) |
| 200 | 0,93 | 12,06 | DAB / VHF-связь |
| 450 | 1,44 | 7,78 | UHF TV, профрадиосвязь |
| 700 | 1,84 | 6,10 | UHF TV, LTE Band 13/28 |
| 800 | 1,98 | 5,66 | LTE Band 20 (Россия) |
| 900 | 2,12 | 5,29 | GSM/UMTS-900 |
| 1800 | 3,16 | 3,55 | GSM/UMTS/LTE-1800 |
| 2000 | 3,36 | 3,34 | UMTS-2100 |
| 2200 | 3,56 | 3,15 | LTE-2300/Wi-Fi 2,4 |
| 2400 | 3,74 | 2,99 | LTE-2600/Wi-Fi |
| 2700 | 4,02 | 2,79 | LTE Band 7 / 5G FR1 |
Совместимые разъёмы и аксессуары
Для установки разъёмов на LCFS158-50JA используется специнструмент TRIM-SET для подготовки кабеля и пневмо-/механический пресс для установки беспаечных разъёмов серии Premium D01. Применение паечных разъёмов C-серии на 1-5/8" кабеле не рекомендуется из-за большого диаметра внутреннего проводника. Стандартное завершение трассы — EIA-фланцем 1-5/8" на стороне передатчика.
Области применения
Магистральные фидерные линии на телебашнях и радиоцентрах для передатчиков 5–20 кВт. Соответствие EIA-фланцам производителей передатчиков (R&S, Harris, Elenos, Spinner). Типовая длина трассы — 100–250 м по мачте.
Высотные мачты 100+ м, секторные антенны на крышах высотных зданий, distributed-системы в комплексах. Когда длина фидера > 80 м и LCF78 (7/8") уже даёт неприемлемое затухание — переход на 1-5/8".
Подключение антенн с высоким коэффициентом усиления (16–22 dBi и выше) на 1800–2700 МГц. Для антенн коллинеарного типа, фазированных решёток. Сохраняет энергетический бюджет при длинной трассе.
Замена устаревших фидеров на действующих БС и broadcast-объектах для подготовки к 5G FR1 / CBRS — премиальное затухание расширяет частотный диапазон без замены антенно-фидерного хозяйства.
Монтаж и эксплуатация
Раскатка и протяжка. LCFS158-50JA поставляется в бухтах на барабанах. Минимальный радиус изгиба 200 мм — будьте осторожны при размотке: перегиб ниже допустимого радиуса повреждает гофрированный внутренний проводник и вызывает резкое ухудшение VSWR. При протяжке через закладные трубы используйте кабельный чулок HOIST1-78L; максимально допустимое тяговое усилие — 2500 Н.
Крепление. Шаг крепления хомутами RSB-158 — 1,2 м (рекомендуется), максимум 1,5 м. На вертикальных участках мачты допустимо до 1,5 м, на горизонтальных и в зонах вибрации (вблизи передатчиков) — лучше 1,0 м. Хомуты ставятся непосредственно на оболочку без прокладок — нержавеющая сталь и PE имеют совместимый коэффициент термического расширения.
Заземление. На длинных трассах магистрального фидера 1-5/8" обязательно ставится комплект заземления у входа в здание и у антенны. Для broadcast-объектов используется усиленное заземление по схеме «прямого удара» (10/350 µs) — комплекты GKSPEED-S. Дополнительно в шкафу БС устанавливается грозоразрядник 716-STUB-14.
Герметизация разъёмов. Все уличные сочленения герметизируются комплектом WPFG-1: мастика-герметик в один-два слоя, поверх 2–3 слоя ПВХ-ленты с перекрытием 50%. Это обязательно даже при IP68-разъёмах: гарантирует 15+ лет уличной эксплуатации без коррозии.
Сертификация и соответствие стандартам
Кабель LCFS158-50JA производится с соблюдением международных стандартов качества и экологической безопасности:
ISO 14001:2015 — экологический менеджмент.
RoHS 2011/65/EU — ограничение применения опасных веществ; соответствует China RoHS SJ/T 11364-2006.
REACH (EC 1907/2006) — регистрация, оценка и разрешение химических веществ ЕС.
UL 1581 — устойчивость PE-оболочки к ультрафиолету.
IEC 60754-1/-2 — методы испытаний на содержание галогенов и кислотность дыма.
При поставке для broadcast-объектов и магистральных трасс БС операторов в РФ сопроводительная документация включает паспорт качества RFS Technologies с результатами заводских испытаний (VSWR, затухание на контрольных частотах, PIM на образце барабана).
