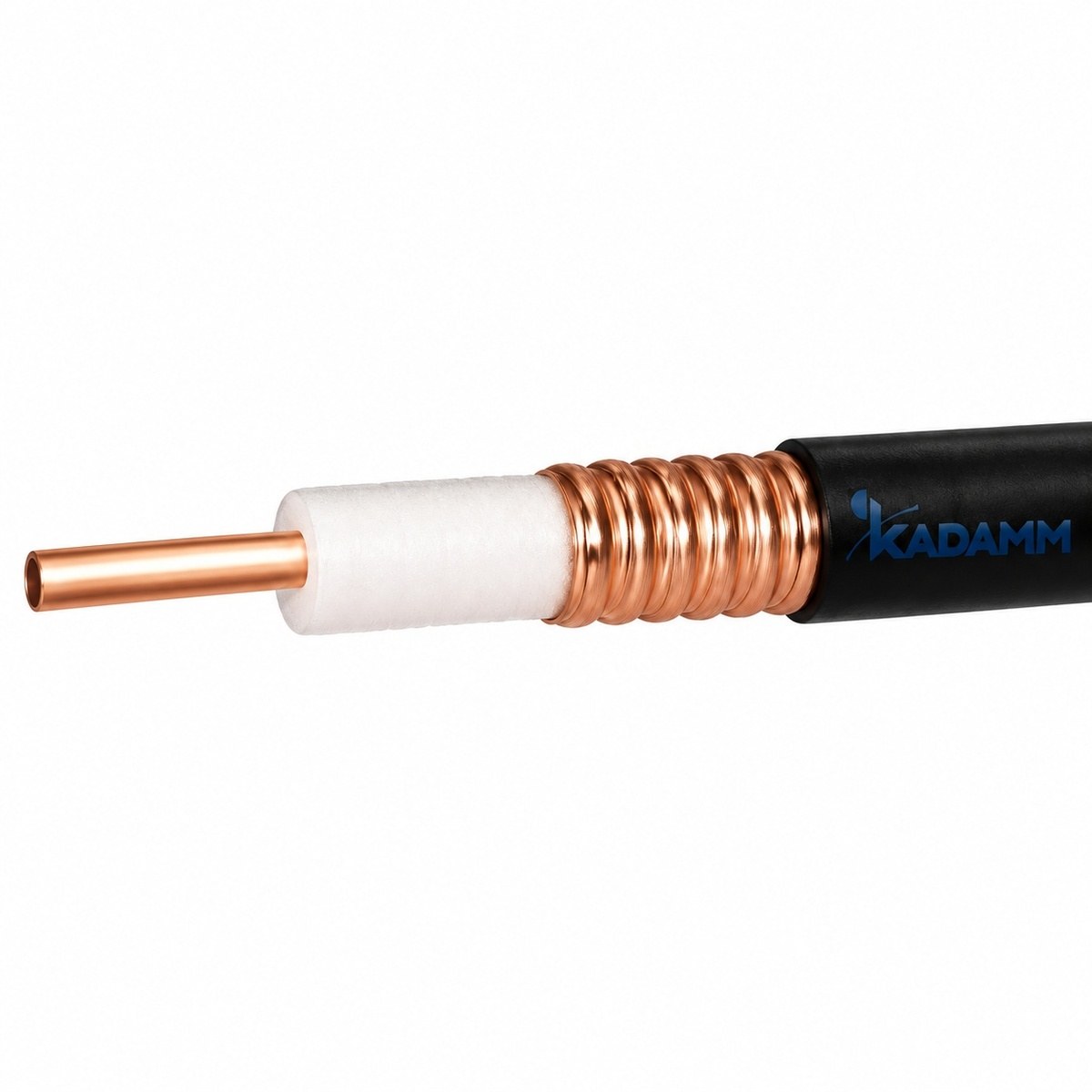

Кабель коаксиальный фидерный КАДАММ RFC78-50J — 7/8″, 50 Ом, до 5000 МГц

Затухание кабеля на рабочей частоте умножают на длину и вычитают из уровня в каждой точке. На верхних диапазонах затухание больше, поэтому расчёт ведут по самой высокой частоте системы — она ограничивает длину магистрали. Затухание указывают для нескольких частот — для расчёта берут ближайшую к рабочей.

К потерям кабеля добавляют потери соединителей и перемычек. Если уровня на дальних антеннах не хватает, переходят на кабель большего диаметра или делят магистраль на ветви ближе к источнику. Кабели с меньшим затуханием дороже и тяжелее, поэтому толстый кабель ставят там, где он даёт наибольший выигрыш.

Без изгибов меньше допустимого радиуса и без перекручивания; кабель закрепляют на опорах с шагом, при котором он не провисает и не нагружает соединители. В местах прохода через стены ставят гильзы, на улице защищают от ультрафиолета. Кабель не прокладывают рядом с силовыми линиями и источниками тепла.

Концы кабеля до монтажа соединителей защищают от влаги. После монтажа линию проверяют на КСВН и, в многооператорских системах, на интермодуляцию. Трассу кабеля согласуют с другими инженерными системами здания, чтобы избежать наводок и механических повреждений.

Допустимая мощность — 91 кВт. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
