716F-LCF78-E01 — разъём CELLFLEX 7/8", 7-16 DIN female, прямой, Premium E01
Радиочастотный разъём RFS 716F-LCF78-E01 с интерфейсом 7-16 DIN в исполнении female (гнездо), прямой. Серия Premium E01 для оконцевания кабелей CELLFLEX 7/8" (LCF78-50JA, LCF78-50JFNA и аналогов). Корпус из латуни с триметаллическим покрытием, центральный контакт из посеребрённой бронзы, диэлектрик PTFE/TPX, силиконовое уплотнение O-ring + 360° компрессия. Применяется в фидерных линиях БС GSM/UMTS/LTE/5G NR с повышенными требованиями к PIM и мощности (5G NR, Massive MIMO). VSWR ≤ 1,11 (26 dB) до 5 ГГц, PIM ≤ −163 dBc.
Интерфейс 7-16 DIN
Female (гнездо)
Серия Premium E01
до 5 ГГц
О модели
716F-LCF78-E01 — разъём RFS из серии Premium E01 для оконцевания коаксиальных кабелей 7/8" CELLFLEX. Премиум-серия RFS с улучшенным VSWR и PIM, оптимизирована под современные multi-carrier БС, 5G NR и Massive MIMO. Многократное соединение (100+ циклов). Интерфейс 7-16 DIN — самый прочный и надёжный РЧ-разъём, выдерживает суровые условия эксплуатации, обеспечивает наилучшие характеристики PIM при высокой мощности. Корпус из латуни с триметаллическим покрытием обеспечивает высокую коррозионную стойкость. Центральный контакт из посеребрённой бронзы, диэлектрик PTFE/TPX. Уплотнение реализовано через интегрированный O-ring — герметизация места сочленения с кабелем (IP68). Двухчастная конструкция позволяет визуально проконтролировать сборку.
Серия E01 требует инструмент
TRIM-SET-L78-D01 для корректной разделки кабеля. Самостоятельная разделка ножовкой возможна, но не рекомендуется для серийной сборки — геометрия разделки критична для VSWR и PIM. Кабель 7/8" жёстче, чем 1/2" — правильный инструмент сильно ускоряет работу.
Ключевые преимущества
Низкий VSWR
≤ 1,02 (40 dB) в полосе 0–1 ГГц, ≤ 1,03 (37 dB) в полосе 1–2,2 ГГц, ≤ 1,03 (36 dB) в полосе 2,2–2,7 ГГц. Минимальные отражения в фидерном тракте на всех рабочих диапазонах.
Ultra-low PIM
≤ −163 dBc (3-й порядок). Уровень Premium для multi-carrier БС, 5G NR, Massive MIMO.
Самый прочный РЧ-интерфейс
Интерфейс 7-16 DIN рассчитан на тяжёлые условия и высокую мощность, многократное соединение, долговечен в полевых условиях.
Триметаллическое покрытие
Корпус из латуни с триметаллическим покрытием обеспечивает высокую коррозионную стойкость в уличных условиях. Центральный контакт — посеребрённая бронза, диэлектрик PTFE/TPX.
O-Ring + 360° компрессия
Интегрированный O-ring и компрессионное уплотнение обеспечивают герметизацию места соединения с кабелем (IP68).
Multi-thread Tristart
Ускоренная многозаходная резьба сокращает время затяжки. Двухчастная конструкция позволяет визуально проконтролировать сборку.
Что означают стандарты защиты
Серия Premium E01
Премиум-серия RFS с улучшенным VSWR и PIM, оптимизирована под современные multi-carrier БС. Подходит для 5G NR. Многократное соединение.
Интерфейс 7-16 DIN
Самый прочный РЧ-интерфейс. Высокая мощность, низкий PIM, многократное соединение. Стандарт для БС GSM/UMTS/LTE/5G.
Конструкция корпуса
Латунь с триметаллическим покрытием, диэлектрик PTFE/TPX, интегрированный O-ring + 360° компрессия. IP68.
Соответствие нормам
RoHS, REACH, CRoHS (China). Заводская проверка VSWR и PIM.
Технические характеристики
| Электрические параметры |
|---|
| Интерфейс | 7-16 DIN |
| Тип | Female (гнездо), прямой |
| Импеданс | 50 Ом |
| Диапазон частот | DC – 5,0 ГГц |
| VSWR (0–1 ГГц) | ≤ 1,02 (40 dB) |
| VSWR (1–2,2 ГГц) | ≤ 1,03 (37 dB) |
| VSWR (2,2–2,7 ГГц) | ≤ 1,03 (36 dB) |
| VSWR (2,7–3,8 ГГц) | ≤ 1,06 (31 dB) |
| VSWR (3,8–5,0 ГГц) | ≤ 1,11 (26 dB) |
| PIM 3-го порядка (2×20 Вт) | ≤ −163 dBc |
| Конструкция |
|---|
| Корпус (Outer) | латунь, триметаллическое покрытие |
| Центральный контакт (Inner) | посеребрённая бронза |
| Диэлектрик | PTFE / TPX |
| Уплотнение | интегрированный O-ring + 360° компрессия |

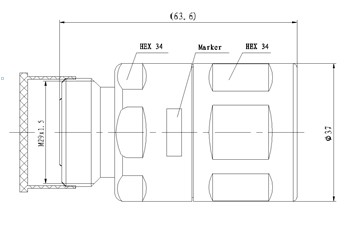

| Длина | 63,6 мм (2,5") |
| Внешний диаметр | 37 мм (1,46") |
| Геометрия | Прямой (Straight) |
| Совместимость с кабелем |
|---|
| Совместимые кабели | Все 7/8" CELLFLEX серии LCF78 (см. список ниже) |
| Тип монтажа | Разделка по профилю серии E01 |
| Инструмент | TRIM-SET-L78-D01 |
| Циклы перетягивания | 100+ циклов |
| Момент затяжки | 25–30 Н·м (стандарт IEC 169-4 для 7-16 DIN) |
| Условия эксплуатации |
|---|
| Темп. эксплуатации | −55°C…+85°C |
| Темп. установки | −40°C…+60°C |
| Влажность | до 95% (относительная, без конденсата) |
| Защита | IP68 (O-ring + 360° компрессия) |
| Срок хранения | Не ограничен (в заводской упаковке) |
Совместимые разъёмы
Разъём 716F-LCF78-E01 совместим со всеми 7/8" CELLFLEX-кабелями серии LCF78. Электрические параметры внутри подсерии (PE/LSOH/Lite) идентичны — разъём подходит ко всем без модификации.
Совместимый инструмент
Для разделки кабеля под разъём 716F-LCF78-E01 серии D01 используется набор TRIM-SET-L78-D01. Также понадобится инструмент для зачистки оболочки кабеля.
| Артикул |
Назначение |
| TRIM-SET-L78-D01 | Универсальный набор для разделки 7/8" под разъёмы серии D01 |
| JSTRIP-78-2 | Инструмент для зачистки оболочки 7/8" |
Совместимое заземление
Разъём 716F-LCF78-E01 не требует отдельного заземления. Заземление выполняется на трассе кабеля — см. рекомендации в карточке кабеля.
| Артикул |
Назначение |
| GKSPEED20-12P | Комплект заземления Premium для 7/8" кабеля (на трассе) |
Области применения
БС сотовой связи
Подключение фидерного 7/8" кабеля к антеннам, RRH, разделителям, комбайнерам в БС GSM/UMTS/LTE/5G NR.
Антенные системы
Оконцевание фидерных линий ТВ и радиовещательных антенн, систем DMR/TETRA, военной и специальной связи.
Кабельные сборки
Разделка кабеля для самостоятельного изготовления перемычек — альтернатива заводским factory-fit jumpers.
РРЛ-тракты
Соединительные радиорелейные линии — короткие фидерные участки между мачтой и шкафом оборудования.
Антенные решётки
Разъёмы для синфазных антенных решёток БС с распределительными сетями.
Тестовое оборудование
Подключение измерительных приборов (анализаторы спектра, анализаторы антенн, генераторы) к кабельной системе.
Монтаж и настройка
1Перед установкой проверьте разъём на отсутствие механических повреждений. Корпус и центральный контакт должны быть без следов окисления. Polymer claw и компрессионные элементы должны быть в заводском состоянии.
2Размотайте кабель LCF12 необходимой длины. Сделайте разрез под прямым углом. Установите разделочный инструмент
TRIM-SET-L78-D01 в соответствии с инструкцией.
3Выполните разделку по профилю D01. Последовательно снимите внешний проводник, диэлектрик, освободите центральный проводник под обжим. Геометрия среза критична — кривой срез прямо ухудшает PIM на десятки dBc.
4Установите центральный контакт разъёма на центральный проводник кабеля. Соберите тыльную часть с polymer claw, проконтролируйте посадку защёлки на гофрировке внешнего проводника — это видно через инспекционные окна корпуса.
5Затяните гайку моментом 25–30 Н·м динамометрическим ключом (стандарт IEC 169-4 для 7-16 DIN). Не превышайте указанный момент — деформация корпуса разъёма необратимо ухудшает PIM. Tristart-резьба ускоряет процесс затяжки.
6Перед подключением к оборудованию выполните измерения VSWR и DTF (Distance-to-Fault) в составе всей сборки. На корректно собранной сборке VSWR в полосе LTE/5G не должен превышать 1,06.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Premium VSWR (B-class)
Серии E01 (моноблок) обеспечивают повышенный запас по VSWR — особенно для 5G NR диапазонов.
Длительность соединения
Серии C02 и D01 рассчитаны на 50–100 циклов перетягивания, серия E01 (моноблок) — одноразовая.
Заводские кабельные сборки
Готовые джамперы (factory-fit jumpers) с заранее установленными разъёмами — см. JUMPER-L12-FFP / JUMPER-L12F-FFP. Альтернатива самостоятельной разделке.
Угловой Right Angle
Угловые разъёмы (R в артикуле) удобны там, где не помещается прямой разъём — за антенной, в стеснённых шкафах оборудования.
Сертификация
RoHS (EU)
CRoHS (China)
REACH
IEC 60754-1/-2
ISO 9001
Частые вопросы
Какой кабель совместим с 716F-LCF78-E01?Разъём предназначен для всех 7/8" CELLFLEX-кабелей серии LCF78: LCF78-50JA (PE), LCF78-50JAFN (LSOH), LCF78-50JAFNL (LSOH+маркер), LCF78-50JAL (Lite Cu-clad Al). Все четыре имеют одинаковый внутренний диаметр и подходят под одни и те же разъёмы.
В чём отличие серии D01 от других серий разъёмов LCF12?Серии разъёмов RFS для 7/8": C02 — стандартная классическая серия, многократное соединение; C03 — обновлённая Standard, до 6 ГГц, многократная; D01 — Premium с улучшенным VSWR и PIM ≤ −163 dBc, polymer claw + 360° компрессия, многократное соединение; E01 — Premium-моноблок (одноразовый, максимальный VSWR/PIM). 716F-LCF78-E01 относится к серии E01. Подробнее в обзорной статье по сериям разъёмов.
Какой инструмент нужен для разделки кабеля?Для серии D01 используется набор TRIM-SET-L78-D01. Также понадобится инструмент для зачистки оболочки JSTRIP-78-2. Для одноразовых работ можно использовать ножовку и кусачки, но для серийной сборки настоятельно рекомендуется специализированный набор — он гарантирует точную геометрию разделки.
Какой момент затяжки разъёма?Для интерфейса 7-16 DIN: 25–30 Н·м (стандарт IEC 169-4). Это значительно больше, чем для разъёмов серии N (1,5 Н·м) — поэтому требуется динамометрический ключ соответствующего диапазона. Превышение момента деформирует корпус и ухудшает PIM, недостаточный момент даёт нестабильный VSWR.
Можно ли использовать на улице?Да, разъём изначально рассчитан на уличную установку. Корпус с триметаллическим покрытием выдерживает климатические условия, силиконовый O-ring обеспечивает герметизацию IP68. Для жёстких условий (морское побережье, длительное воздействие осадков) рекомендуется дополнительная герметизация термоусадкой в зоне соединения с кабелем.
Альтернатива самостоятельной разделке?Если регулярно делаете кабельные сборки 7/8", инвестиции в инструмент TRIM-SET-L78-D01 окупятся за 5-10 разделок — он гарантирует точную геометрию, что критично для VSWR и PIM. Для одноразовых работ или прототипов можно использовать ножовку и кусачки, но контролируйте измерения VSWR/DTF после монтажа.
Читайте также
Полезные статьи
Гарантии и сервис
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
