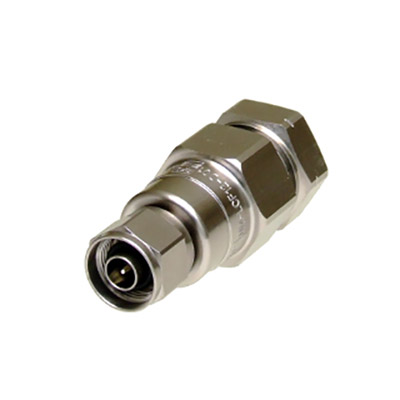

Радиочастотный разъём RFS 716M-LCF12-D01 с интерфейсом 7-16 DIN в исполнении male (штекер), прямой. Серия Premium D01 для оконцевания кабелей CELLFLEX 1/2" (LCF12-50J, LCF12-50JFN и аналогов). Корпус из латуни с NiTin-покрытием, центральный контакт из посеребрённой бронзы, диэлектрик PTFE/TPX, полимерная клешня и 360° компрессионное уплотнение. Применяется в фидерных линиях БС GSM/UMTS/LTE/5G NR с повышенными требованиями к PIM и мощности. VSWR ≤ 1,06 (30,7 dB) до 3,7 ГГц, PIM ≤ −163 dBc (типовое −167 dBc).
716M-LCF12-D01 — разъём RFS из серии Premium D01 для оконцевания коаксиальных кабелей 1/2" CELLFLEX. Премиальная серия с улучшенным VSWR и PIM, оптимизирована под современные multi-carrier БС и 5G NR. Многократное соединение. Интерфейс 7-16 DIN — самый прочный и надёжный РЧ-разъём, выдерживает суровые условия эксплуатации, обеспечивает наилучшие характеристики PIM при высокой мощности. Корпус из латуни с уникальным NiTin-покрытием обеспечивает экстремальную коррозионную стойкость. Центральный контакт — посеребрённая бронза. Диэлектрик PTFE/TPX. Уплотнение реализовано через полимерную клешню (polymer claw) и 360° компрессионную посадку — это герметизация и при состыкованном, и при расстыкованном состоянии разъёма. Конструкция «Multi-thread Tristart» ускоряет процесс затяжки. Поставляется в двухчастном исполнении для визуального контроля сборки.
| Электрические параметры | |
|---|---|
| Интерфейс | 7-16 DIN (7/16) |
| Тип | Male (штекер), прямой |
| Импеданс | 50 Ом |
| Диапазон частот | DC — 3,7 ГГц |
| VSWR (0–1 ГГц) | ≤ 1,02 (40 dB) |
| VSWR (1–2,7 ГГц) | ≤ 1,03 (36,6 dB) |
| VSWR (2,7–3,7 ГГц) | ≤ 1,06 (30,7 dB) |
| PIM 3-го порядка (2×20 Вт) | ≤ −163 dBc (типовое −167 dBc) |
| Конструкция | |
|---|---|
| Корпус (Outer) | латунь, NiTin-покрытие (Trimetal) |
| Центральный контакт (Inner) | посеребрённая бронза |
| Диэлектрик | PTFE / TPX |
| Уплотнение | Polymer Claw + 360° компрессия |
| Длина | 55,8 мм (2,2") |
| Внешний диаметр | 32 мм (1,26") |
| Геометрия | Прямой (Straight) |
| Совместимость с кабелем | |
|---|---|
| Совместимые кабели | Все 1/2" CELLFLEX серии LCF12 (см. список ниже) |
| Тип монтажа | Разделка по профилю серии D01 |
| Инструмент | TRIM-SET-L12-D01 (или автоматический TRIM-LCF12-D01-A) |
| Циклы перетягивания | 100+ циклов |
| Момент затяжки | 25–30 Н·м (стандарт IEC 169-4 для 7-16 DIN) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55°C…+85°C |
| Темп. установки | −40°C…+60°C |
| Влажность | до 95% (относительная, без конденсата) |
| Защита | IP68 (Polymer Claw + 360° компрессия, в состыкованном и расстыкованном виде) |
| Срок хранения | Не ограничен (в заводской упаковке) |
Разъём 716M-LCF12-D01 совместим со всеми 1/2" CELLFLEX-кабелями серии LCF12. Электрические параметры внутри подсерии (PE/LSOH/Lite) идентичны — разъём подходит ко всем без модификации.
| Артикул | Назначение |
|---|---|
| LCF12-50J | 1/2" CELLFLEX базовый, уличный PE |
| LCF12-50JFN | 1/2" CELLFLEX огнестойкий LSOH |
| LCF12-50JFNL | 1/2" CELLFLEX LSOH с маркировкой длины |
| LCF12-50JL | 1/2" CELLFLEX Lite (Cu-clad Al) |
Для разделки кабеля под разъём 716M-LCF12-D01 серии D01 используется набор TRIM-SET-L12-D01. Также понадобится инструмент для зачистки оболочки кабеля.
| Артикул | Назначение |
|---|---|
| TRIM-SET-L12-D01 | Универсальный набор для разделки 1/2" под разъёмы серии D01 |
| JSTRIP-12-3 | Инструмент для зачистки оболочки 1/2" |
Разъём 716M-LCF12-D01 не требует отдельного заземления. Заземление выполняется на трассе кабеля — см. рекомендации в карточке кабеля.
| Артикул | Назначение |
|---|---|
| GKSPEED20-12P | Комплект заземления Premium для 1/2" кабеля (на трассе) |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS 716M-LCF12-D01
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем Разъем RFS 716M-LCF12-D01 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
