RFS · Серия CELLFLEX Standard C03 разъём 7-16 для LCF12
716M-LCF12-C03 — разъём CELLFLEX 1/2", 7-16 DIN male, прямой, Standard C03
Радиочастотный разъём RFS 716M-LCF12-C03 с интерфейсом 7-16 DIN в исполнении male (штекер), прямой. Серия Standard C03 для оконцевания кабелей CELLFLEX 1/2" (LCF12-50J, LCF12-50JFN и аналогов). Корпус из латуни с триметаллическим покрытием, центральный контакт из посеребрённой бронзы, диэлектрик PTFE, силиконовое уплотнение O-ring. Применяется в фидерных линиях БС GSM/UMTS/LTE/5G NR, антенных трактах, кабельных сборках. VSWR ≤ 1,08 (28,3 dB) до 3,7 ГГц, PIM ≤ −157 dBc.
Интерфейс 7-16 DIN
Male (штекер)
Серия Standard C03
до 6 ГГц
О модели
716M-LCF12-C03 — разъём RFS из серии Standard C03 для оконцевания коаксиальных кабелей 1/2" CELLFLEX. Обновлённая Standard-серия с расширенной полосой до 6 ГГц. Многократное соединение (50+ циклов). Стабильные параметры VSWR и PIM. Интерфейс 7-16 DIN — самый прочный и надёжный РЧ-разъём, выдерживает суровые условия эксплуатации, обеспечивает наилучшие характеристики PIM при высокой мощности. Корпус из латуни с триметаллическим покрытием (CuZnSn) даёт высокую коррозионную стойкость. Центральный контакт из посеребрённой бронзы обеспечивает стабильное низкое контактное сопротивление. Диэлектрик PTFE минимизирует потери. Силиконовый уплотнитель O-ring защищает место соединения с кабелем от попадания влаги.
Серия C03 требует инструмент
TRIM-SET-L12-C02 для корректной разделки кабеля. Самостоятельная разделка ножовкой возможна, но не рекомендуется для серийной сборки — геометрия разделки критична для VSWR и PIM. Альтернатива — заводские перемычки
JUMPER-L12-FFP с гарантированными параметрами.
Ключевые преимущества
Низкий VSWR
≤ 1,03 (36,6 dB) в полосе 0–1 ГГц, ≤ 1,04 (34,1 dB) в полосе 1–2,7 ГГц, ≤ 1,08 (28,3 dB) в полосе 2,7–3,7 ГГц. Минимальные отражения в фидерном тракте на всех рабочих диапазонах.
Низкие интермоды (PIM)
≤ −157 dBc (3-й порядок). Уровень Standard для типовых БС GSM/UMTS/LTE.
Самый прочный РЧ-интерфейс
Интерфейс 7-16 DIN рассчитан на тяжёлые условия и высокую мощность, многократное соединение, долговечен в полевых условиях.
NiTin-покрытие корпуса
Уникальное никель-олово покрытие даёт экстремальную коррозионную стойкость в самых жёстких климатических условиях. Центральный контакт — посеребрённая бронза, диэлектрик PTFE/TPX.
Polymer Claw + 360° компрессия
Полимерная клешня и круговое компрессионное уплотнение обеспечивают герметизацию и при состыкованном, и при расстыкованном состоянии разъёма (IP68).
Multi-thread Tristart
Ускоренная многозаходная резьба сокращает время затяжки. Двухчастная конструкция позволяет визуально проконтролировать сборку.
Что означают стандарты защиты
Серия Premium D01
Премиальная серия RFS с улучшенным VSWR и PIM, оптимизирована под современные multi-carrier БС. Подходит для 5G NR. Многократное соединение.
Интерфейс 7-16 DIN
Самый прочный РЧ-интерфейс. Высокая мощность, низкий PIM, многократное соединение. Стандарт для БС GSM/UMTS/LTE/5G.
Конструкция корпуса
Латунь с NiTin-покрытием, диэлектрик PTFE/TPX, polymer claw + 360° компрессионное уплотнение. IP68.
Соответствие нормам
RoHS, REACH, CRoHS (China). Заводская проверка VSWR и PIM.
Технические характеристики
| Электрические параметры |
|---|
| Интерфейс | 7-16 DIN |
| Тип | Male (штекер), прямой |
| Импеданс | 50 Ом |
| Диапазон частот | DC – 6,0 ГГц |
| VSWR (0–1 ГГц) | ≤ 1,03 (36,6 dB) |
| VSWR (1–2,7 ГГц) | ≤ 1,04 (34,1 dB) |
| VSWR (2,7–3,7 ГГц) | ≤ 1,08 (28,3 dB) |
| VSWR (3,7–5,0 ГГц) | ≤ 1,15 (23,1 dB) |
| VSWR (5,0–6,0 ГГц) | ≤ 1,25 (19,1 dB) |
| PIM 3-го порядка (2×20 Вт) | ≤ −157 dBc |
| Конструкция |
|---|
| Корпус (Outer) | латунь, триметаллическое покрытие (CuZnSn) |
| Центральный контакт (Inner) | посеребрённая бронза |
| Диэлектрик | PTFE |
| Уплотнение | силиконовый O-ring |

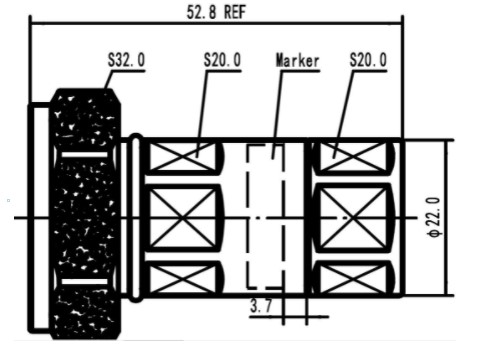

| Длина | 52,8 мм (2,08") |
| Внешний диаметр | 36 мм (1,42") |
| Геометрия | Прямой (Straight) |
| Совместимость с кабелем |
|---|
| Совместимые кабели | Все 1/2" CELLFLEX серии LCF12 (см. список ниже) |
| Тип монтажа | Разделка по профилю серии C03 |
| Инструмент | TRIM-SET-L12-C02 |
| Циклы перетягивания | 50+ циклов |
| Момент затяжки | 25–30 Н·м (стандарт IEC 169-4 для 7-16 DIN) |
| Условия эксплуатации |
|---|
| Темп. эксплуатации | −55°C…+85°C |
| Темп. установки | −40°C…+60°C |
| Влажность | до 95% (относительная, без конденсата) |
| Защита | IP68 (с правильным монтажом и герметизацией) |
| Срок хранения | Не ограничен (в заводской упаковке) |
Совместимые разъёмы
Разъём 716M-LCF12-C03 совместим со всеми 1/2" CELLFLEX-кабелями серии LCF12. Электрические параметры внутри подсерии (PE/LSOH/Lite) идентичны — разъём подходит ко всем без модификации.
Совместимый инструмент
Для разделки кабеля под разъём 716M-LCF12-C03 серии D01 используется набор TRIM-SET-L12-D01. Также понадобится инструмент для зачистки оболочки кабеля.
| Артикул |
Назначение |
| TRIM-SET-L12-D01 | Универсальный набор для разделки 1/2" под разъёмы серии D01 |
| JSTRIP-12-3 | Инструмент для зачистки оболочки 1/2" |
Совместимое заземление
Разъём 716M-LCF12-C03 не требует отдельного заземления. Заземление выполняется на трассе кабеля — см. рекомендации в карточке кабеля.
| Артикул |
Назначение |
| GKSPEED20-12P | Комплект заземления Premium для 1/2" кабеля (на трассе) |
Области применения
БС сотовой связи
Подключение фидерного 1/2" кабеля к антеннам, RRH, разделителям, комбайнерам в БС GSM/UMTS/LTE/5G NR.
Антенные системы
Оконцевание фидерных линий ТВ и радиовещательных антенн, систем DMR/TETRA, военной и специальной связи.
Кабельные сборки
Разделка кабеля для самостоятельного изготовления перемычек — альтернатива заводским factory-fit jumpers.
РРЛ-тракты
Соединительные радиорелейные линии — короткие фидерные участки между мачтой и шкафом оборудования.
Антенные решётки
Разъёмы для синфазных антенных решёток БС с распределительными сетями.
Тестовое оборудование
Подключение измерительных приборов (анализаторы спектра, анализаторы антенн, генераторы) к кабельной системе.
Монтаж и настройка
1Перед установкой проверьте разъём на отсутствие механических повреждений. Корпус и центральный контакт должны быть без следов окисления. Polymer claw и компрессионные элементы должны быть в заводском состоянии.
2Размотайте кабель LCF12 необходимой длины. Сделайте разрез под прямым углом. Установите разделочный инструмент
TRIM-SET-L12-D01 в соответствии с инструкцией.
3Выполните разделку по профилю D01. Последовательно снимите внешний проводник, диэлектрик, освободите центральный проводник под обжим. Геометрия среза критична — кривой срез прямо ухудшает PIM на десятки dBc.
4Установите центральный контакт разъёма на центральный проводник кабеля. Соберите тыльную часть с polymer claw, проконтролируйте посадку защёлки на гофрировке внешнего проводника — это видно через инспекционные окна корпуса.
5Затяните гайку моментом 25–30 Н·м динамометрическим ключом (стандарт IEC 169-4 для 7-16 DIN). Не превышайте указанный момент — деформация корпуса разъёма необратимо ухудшает PIM. Tristart-резьба ускоряет процесс затяжки.
6Перед подключением к оборудованию выполните измерения VSWR и DTF (Distance-to-Fault) в составе всей сборки. На корректно собранной сборке VSWR в полосе LTE/5G не должен превышать 1,06.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Premium VSWR (B-class)
Серии E01 (моноблок) обеспечивают повышенный запас по VSWR — особенно для 5G NR диапазонов.
Длительность соединения
Серии C02 и D01 рассчитаны на 50–100 циклов перетягивания, серия E01 (моноблок) — одноразовая.
Заводские кабельные сборки
Готовые джамперы (factory-fit jumpers) с заранее установленными разъёмами — см. JUMPER-L12-FFP / JUMPER-L12F-FFP. Альтернатива самостоятельной разделке.
Угловой Right Angle
Угловые разъёмы (R в артикуле) удобны там, где не помещается прямой разъём — за антенной, в стеснённых шкафах оборудования.
Сертификация
RoHS (EU)
CRoHS (China)
REACH
IEC 60754-1/-2
ISO 9001
Частые вопросы
Какой кабель совместим с 716M-LCF12-C03?Разъём предназначен для всех 1/2" CELLFLEX-кабелей серии LCF12: LCF12-50J (PE), LCF12-50JFN (LSOH), LCF12-50JFNL (LSOH+маркер), LCF12-50JL (Lite Cu-clad Al). Все четыре имеют одинаковый внутренний диаметр и подходят под одни и те же разъёмы.
В чём отличие серии D01 от других серий разъёмов LCF12?Серии разъёмов RFS для 1/2": C02 — стандартная классическая серия, многократное соединение; C03 — обновлённая Standard, до 6 ГГц, многократная; D01 — Premium с улучшенным VSWR и PIM ≤ −163 dBc, polymer claw + 360° компрессия, многократное соединение; E01 — Premium-моноблок (одноразовый, максимальный VSWR/PIM). 716M-LCF12-C03 относится к серии C03. Подробнее в обзорной статье по сериям разъёмов.
Какой инструмент нужен для разделки кабеля?Для серии D01 используется набор TRIM-SET-L12-D01. Также понадобится инструмент для зачистки оболочки JSTRIP-12-3. Для одноразовых работ можно использовать ножовку и кусачки, но для серийной сборки настоятельно рекомендуется специализированный набор — он гарантирует точную геометрию разделки.
Какой момент затяжки разъёма?Для интерфейса 7-16 DIN: 25–30 Н·м (стандарт IEC 169-4 / IEC 60169-4). Это значительно больше, чем для разъёмов серии N (1,5 Н·м) — поэтому требуется динамометрический ключ соответствующего диапазона. Превышение момента деформирует корпус и ухудшает PIM, недостаточный момент даёт нестабильный VSWR.
Можно ли использовать на улице?Да, разъём изначально рассчитан на уличную установку. Корпус с триметаллическим покрытием выдерживает климатические условия, силиконовый O-ring обеспечивает герметизацию IP68. Однако для жёстких условий (морское побережье, длительное воздействие осадков) рекомендуется дополнительная герметизация термоусадкой или WPFG-1 в зоне соединения с кабелем.
Альтернатива самостоятельной разделке?Заводские перемычки factory-fit jumpers JUMPER-L12-FFP (уличный) или JUMPER-L12F-FFP (огнестойкий) — разъёмы припаиваются на заводе RFS с гарантированным VSWR/PIM. Дороже, но надёжнее для критичных задач.
