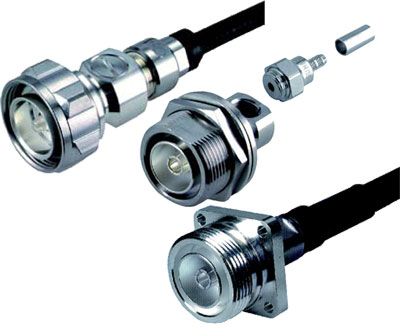

Коаксиальный разъем (вилка) серии 7/16 DIN для фидерных кабелей диаметром 1/2". Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий. Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности. Данный разъем является прижимным и не требует специальных инструментов для монтажа кабеля. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций и водо- и пыленепроницаемость по стандарту IP68. Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц. Уровень интермодуляционных искажений третьего порядка при двух несущих по 20 Вт каждая и частоте ≤1880 МГц составляет -158 dBc. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн. Разъем Acome C0006X рассчитан на кабель 1/2 серии Flex (16 мм).
| Характеристики | |
| Разъем | 7/16 DIN-male (соответствие стандарту IEC 60169-4) |
| Диаметр кабеля | 1/2" |
| Волновое сопротивление | 50 Ом ±2% |
| Сопротивление изоляции | ≥10000 МОм |
| Сопротивление внутреннего контакта | ≤0,4 мОм |
| Сопротивление внешнего контакта | ≤0,2 мОм |
| Испытательное напряжение (на уровне моря) | 2500В / 50 Гц |
| Рабочее напряжение (на уровне моря) | 1600В / 50 Гц |
| Уровень интермодуляционных искажений третьего порядка (несущие 2x20 Вт, частота ≤1880 МГц) | -158 dBc |
| КСВн (коэффициент стоячей волны по напряжению) | ≤1,1 |
| Частотный диапазон | 0–3 ГГц |
| Монтаж на гофру | прижимной |
| Монтаж центрального контакта | цанга |
| Конструктивное исполнение | прямое |
| Диэлектрик | фторопласт |
| Материал корпуса | латунь |
| Центральный проводник | серебряная бронза |
| Защита корпуса | IP68 |
| Диапазон рабочих температур | от -40°С до +85°С |
| Вес | 150 г |
Поставляем Разъем Acome C0006X (Аком) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
