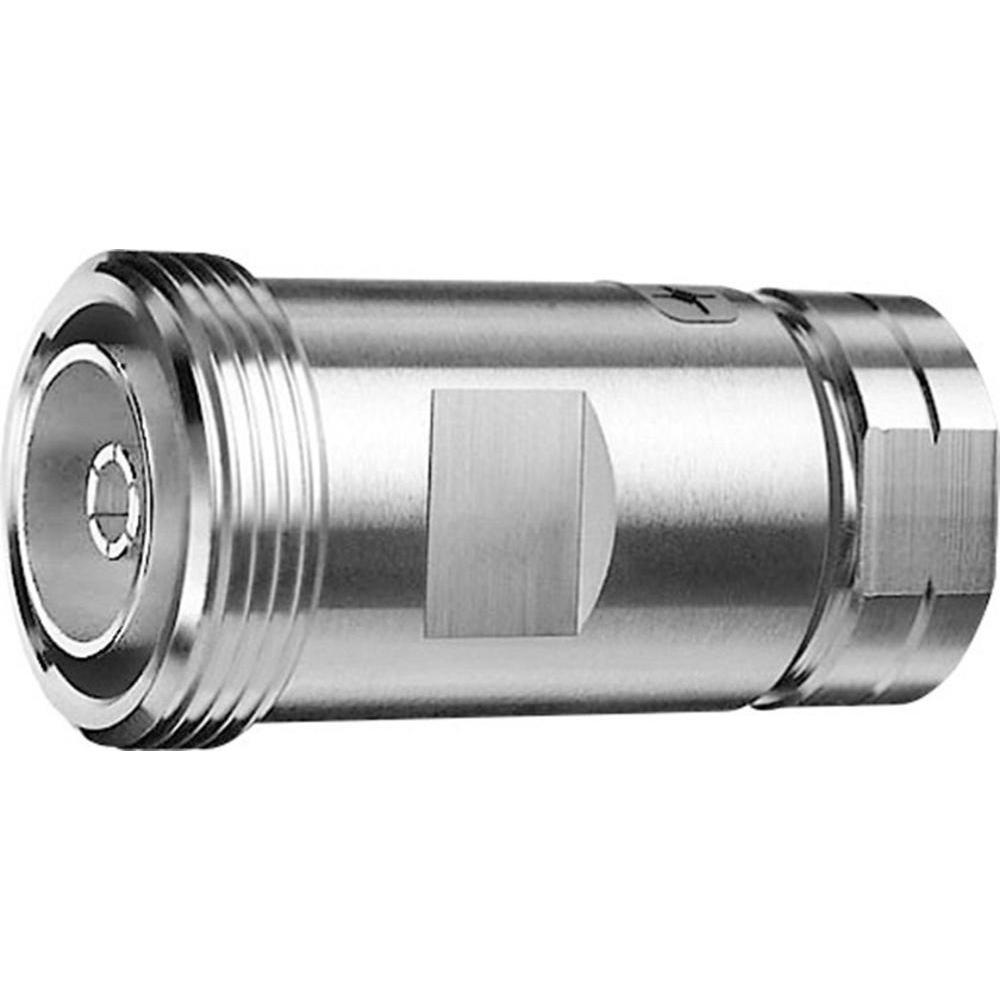

Кабельный разъем 7-16 · 50 Ом гнездо | муфта /закрутка. Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением.
Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Они подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 7-16 (DIN) применимы технологии пайки, обжима и опрессовки.
Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
пружина центрального контакта: бериллиевая бронза | CuBe2, центральный контакт: медный сплав, внешний проводник: латунь | CuZn39Pb3, изоляция: PTFE / PFA, уплотнительное кольцо: силиконовая резина / неопреновая резина | NBR
Центральный контакт: серебро | Cu2Ag5, внешний проводник: серебро | Cu2Ag3 / сплав серебра Ag2CuSnZn0.5 (Optargen), стальные металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Ni / серебро | Cu2Ag3
| Характеристика | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Характеристика | Значение |
|---|---|
| Сопротивление проводников: | |
| внутренний проводник | ≤ 0.4 мОм |
| внешний проводник | ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | |
| с эластичным кабелем | 40 дБ / 1 ГГц |
| в разъёмах прямой конструкции | 36 дБ / 2 ГГц, 32 дБ / 4 ГГц, 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |
| Характеристика | Значение |
|---|---|
| Группа/стандарт | G23 (1/2" FLEX) |
| Структура | SIMFix Pro |
| Вес | 165 г |
Поставляем Разъем Telegartner J01121B0120 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
