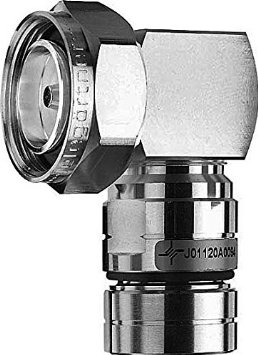

Разъем Telegartner J01120A0094 7-16 DIN
Кабельный угловой разъем 7-16 · 50 Ом (штекер | муфта /закрутка). Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 7-16 (DIN) применимы технологии пайки, обжима и опрессовки. Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | |
| внутренний проводник | ≤ 0.4 мОм |
| внешний проводник | ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | |
| с эластичным кабелем | 40 дБ /1 ГГц |
| в разъёмах прямой конструкции | 36 дБ /2 ГГц |
| 32 дБ /4 ГГц | |
| 28 дБ /6 ГГц | |
| Рабочее напряжение | ≤ 2.7 кВ эффект. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |
Технические характеристики
| Группа/Стандарт | Значение |
|---|---|
| Группа/стандарт | G23 (1/2" FLEX) |
| Структура | SIMFix Pro |
| Вес | 238 г |
Поставляем Разъем Telegartner J01120A0094 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
