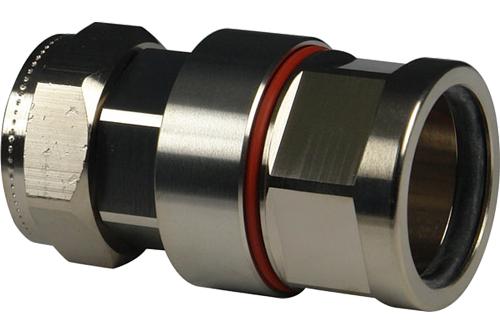

Разъем Telegartner J01120G0084 7-16 DIN
Разъемы 7-16 (DIN) являются одними из наиболее востребованных коаксиальных разъемов, активно используемых в радиосвязном оборудовании. Они обладают высокой посадочной точностью, устойчивостью к неблагоприятным погодным условиям и надежным резьбовым соединением. Разъемы 7-16 (DIN) могут работать на частотах до 7.5 ГГц с сопротивлением кабельного соединения в 50 Ом. Эти разъемы подходят для различных типов кабелей: эластичных, полужестких и гофрированных. Для монтажа кабельных разъемов 7-16 (DIN) применяются технологии пайки, обжима и опрессовки.
Основные области применения разъемов 7-16 (DIN) включают радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите от внешних факторов. Технология производства данных моделей значительно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
- Центральный контакт: бериллиевая бронза | CuBe2
- Внешний проводник: медный сплав, латунь | CuZn39Pb3
- Стальные металлические детали
- Изолятор: PTFE / PFA
- Уплотнительное кольцо: силиконовая резина / неопреновая резина | NBR
Покрытие:
- Центральный контакт: серебро | Cu2Ag5
- Внешний проводник: серебро | Cu2Ag3 / сплав серебра Ag2CuSnZn0.5 (Optargen)
- Стальные металлические детали: белая бронза | CuSnZn3 (Telealloy)
- Никель | Ni
- Серебро | Cu2Ag3
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 0.4 мОм, внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффективное / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | с эластичным кабелем: 40 дБ / 1 ГГц, 36 дБ / 2 ГГц, 32 дБ / 4 ГГц, 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффективное / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |
Промышленное оборудование Разъем Telegartner J01120G0084 7-16 DIN (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
