Разъемы 7-16 (DIN) являются одними из самых популярных коаксиальных разъемов, широко используемых в радиосвязном оборудовании. Эти разъемы отличаются повышенной точностью посадки, устойчивостью к неблагоприятным метеорологическим условиям и надежным резьбовым соединением. Они способны работать на частотах до 7.5 ГГц и имеют сопротивление кабельного соединения в 50 Ом.
Разъемы 7-16 (DIN) подходят для использования с эластичными, полужесткими и гофрированными типами кабелей. Для монтажа этих разъемов применяются технологии пайки, обжима и опрессовки. Основные области применения включают радиостанции и измерительное оборудование, где особое внимание уделяется вибростойкости и защите от воздействия окружающей среды. Технология производства этих моделей значительно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний: ≤ 0.4 мОм, внешний: ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | с эластичным кабелем 40 дБ / 1 ГГц, 36 дБ / 2 ГГц, 32 дБ / 4 ГГц, 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |

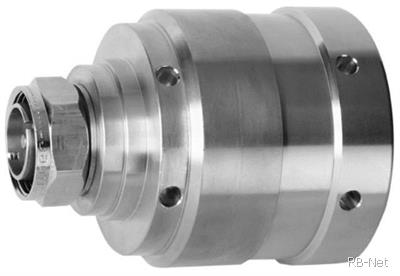

Поставляем Разъем Telegartner J01120A0099 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
