Разъемы 7-16 (DIN) являются одними из наиболее популярных коаксиальных разъемов, применяемых в оборудовании радиосвязи. Они отличаются высокой посадочной точностью, стойкостью к атмосферным воздействиям и резьбовым соединением. Эти разъемы могут использоваться на частотах до 7.5 ГГц, обеспечивая надежное соединение с сопротивлением 50 Ом. Они подходят для гибких, полужестких и гофрированных типов кабелей.
Монтаж разъемов 7-16 (DIN) возможно выполнить с использованием технологий пайки, обжима и опрессовки. Основные области применения этих разъемов включают радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите от окружающей среды. Технология производства разъемов существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 0.4 мОм, внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | с эластичным кабелем: 40 дБ / 1 ГГц, 36 дБ / 2 ГГц, 32 дБ / 4 ГГц, 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |

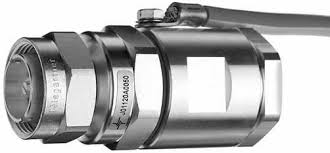

Поставляем Разъем Telegartner J01121A0086 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
