Разъемы 7-16 (DIN) широко используются в коаксиальных соединениях для радиосвязного оборудования. Эти разъемы обеспечивают высокую точность посадки, устойчивы к неблагоприятным погодным условиям и имеют надежное резьбовое соединение.
Разъемы 7-16 (DIN) могут работать на частотах до 7.5 ГГц с сопротивлением кабельного соединения 50 Ом. Они идеально подходят для эластичных, полужестких и гофрированных типов кабелей. Монтаж панельных разъемов осуществляется с помощью пайки и резьбовой закрутки. Основные области применения разъемов 7-16 (DIN) - это радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите от внешних воздействий.
Технология производства этих моделей существенно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Центральный контакт: бериллиевая бронза | CuBe2
Внешний проводник: медный сплав | латунь | CuZn39Pb3
Металлические детали: латунь | CuZn39Pb3
Изолятор: PTFE /PFA
Уплотнительное кольцо: силиконовая резина /неопреновая резина | NBR
Центральный контакт: серебро | Cu2Ag5
Внешний проводник: серебро | Cu2Ag3 /сплав серебра Ag2CuSnZn0.5 (Optargen)
Металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Ni / серебро | Cu2Ag3
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 0.4 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эф. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение (с эластичным кабелем) |
40 дБ /1 ГГц 36 дБ /2 ГГц 32 дБ /4 ГГц 28 дБ /6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эф. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |

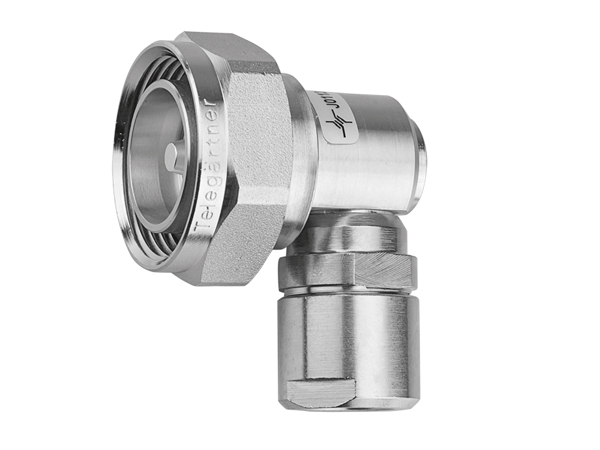

Поставляем Разъем Telegartner J01120A1160 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
