Разъемы 7-16 (DIN) занимают лидирующие позиции среди коаксиальных разъёмов, часто используемых в радиосвязном оборудовании. Эти разъемы обладают высокой посадочной точностью, устойчивы к неблагоприятным погодным условиям и оснащены надежным резьбовым соединением. Они могут работать на частотах до 7.5 ГГц, обеспечивая сопротивление кабельного соединения в 50 Ом.
Разъемы 7-16 (DIN) подходят для использования с эластичными, полужесткими и гофрированными кабелями. Для их монтажа применяются технологии пайки, обжима и опрессовки. Основные области применения включают радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите от воздействия окружающей среды.
Технологии производства этих моделей значительно снизили уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
| Параметр | Значение |
|---|---|
| Эксплуатация | в соответствии c IEC 60068 - 1 (55/155/56) |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 0.4 мОм, внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: |
с эластичным кабелем: 40 дБ /1 ГГц в разъёмах прямой конструкции: 36 дБ /2 ГГц, 32 дБ /4 ГГц, 28 дБ /6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эфф. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |

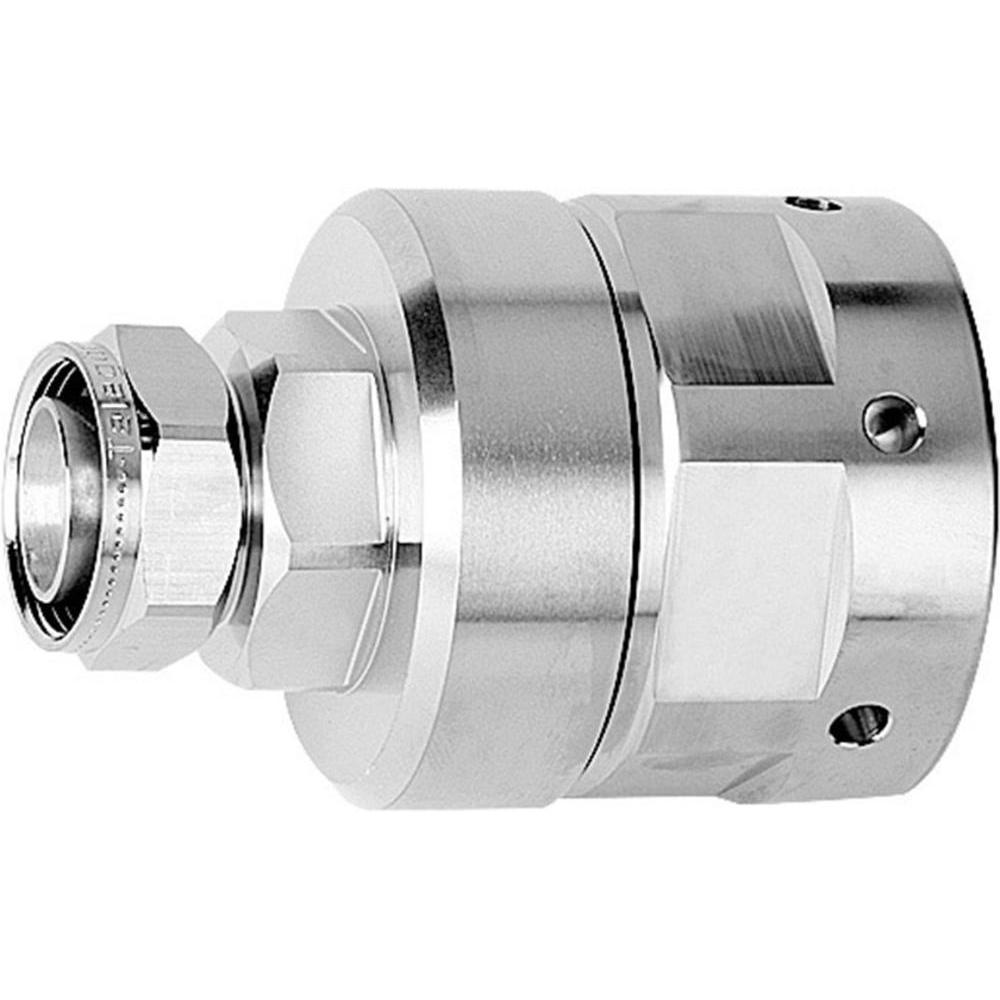

Поставляем Разъем Telegartner J01120G0088 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
