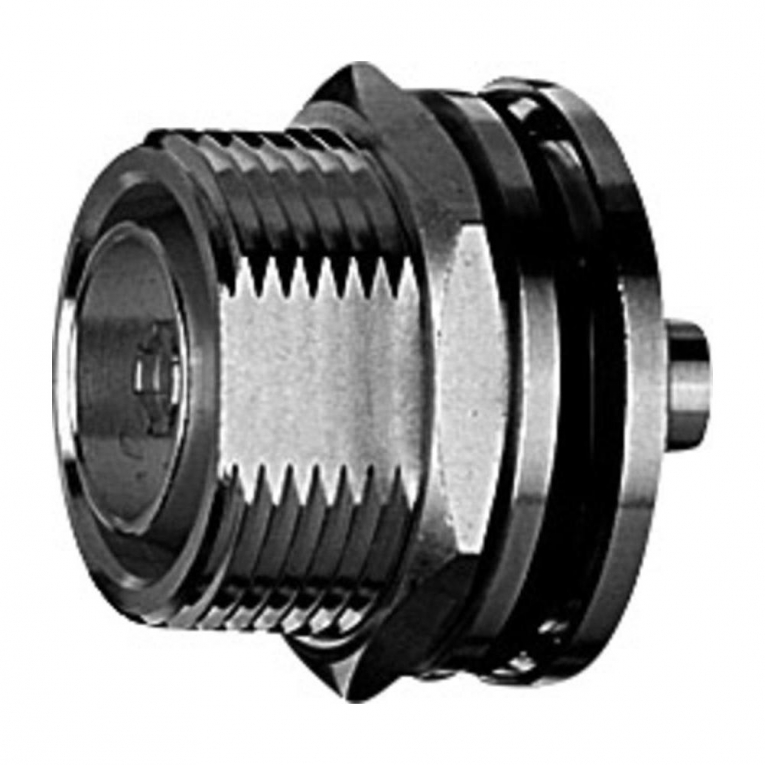

Разъем Telegartner J01121D0000 7-16 DIN представляет собой высококачественный коаксиальный разъем, широко используемый в оборудовании радиосвязи. Эти разъемы отличаются высокой точностью посадки, стойкостью к атмосферным воздействиям и надежным резьбовым соединением. Они могут работать на частотах до 7.5 ГГц и имеют сопротивление кабельного соединения 50 Ом.
Разъемы 7-16 (DIN) подходят для использования с эластичными, полужесткими и гофрированными кабелями. При установке панельных разъемов применяются пайка и резьбовая закрутка. Основные области применения этих разъемов включают радиостанции и измерительное оборудование, где важны требования к вибростойкости и защите от внешних воздействий.
Технологии производства данных моделей значительно снизили уровни затухания (VSWR) и интермодуляционные искажения. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Центральный контакт: бериллиевая бронза | CuBe2
Внешний проводник: медный сплав | латунь | CuZn39Pb3
Изоляция: PTFE / PFA
Уплотнительное кольцо: силиконовая резина / неопреновая резина | NBR
Центральный контакт: серебро | Cu2Ag5
Внешний проводник: серебро | Cu2Ag3 / сплав серебра Ag2CuSnZn0.5 (Optargen)
Металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Ni / серебро | Cu2Ag3
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 0.4 мОм внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: |
с эластичным кабелем в разъёмах прямой конструкции: 40 дБ / 1 ГГц 36 дБ / 2 ГГц 32 дБ / 4 ГГц 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |
Поставляем Разъем Telegartner J01121D0000 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
