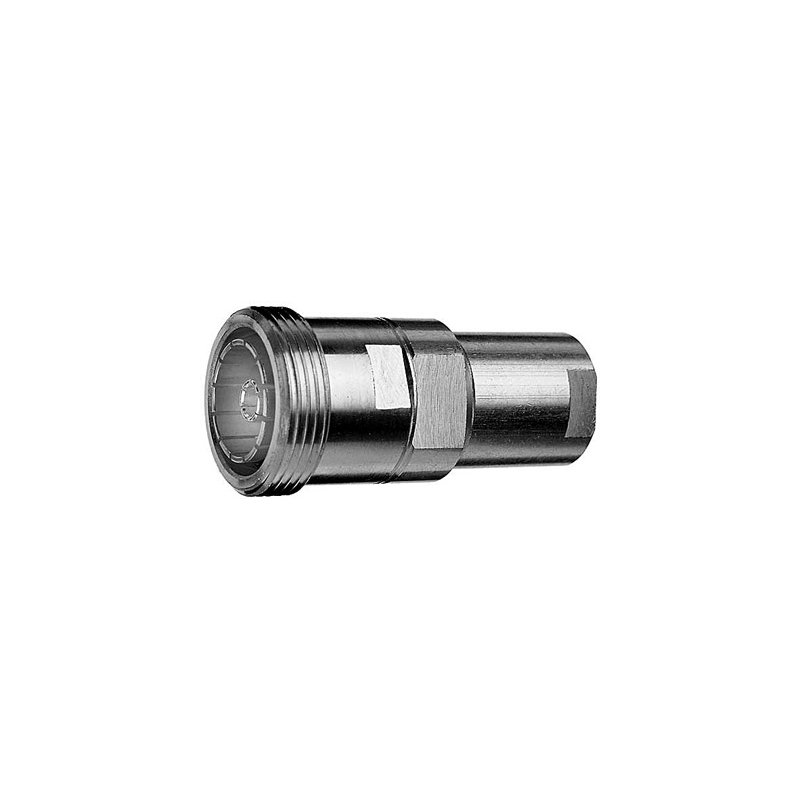

Разъем Telegartner J01121A0045 7-16 DIN
Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа панельных разъёмов 7-16 (DIN) применяются пайка и резьбовая закрутка. Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
Пружинящие центральные контакты, центральный контакт, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо:
- Бриллиевая бронза | CuBe2
- Медный сплав
- Латунь | CuZn39Pb3
- PTFE / PFA
- Силиконовая резина / неопрена | NBR
Покрытие
Центральный контакт, внешний проводник, стальные металлические детали:
- Серебро | Cu2Ag5
- Серебро | Cu2Ag3 / сплав серебра Ag2CuSnZn0.5 (Optargen)
- Белая бронза | CuSnZn3 (Telealloy)
- Никель | Ni
- Серебро | Cu2Ag3
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | Внутренний проводник ≤ 0.4 мОм, Внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | С эластичным кабелем 40 дБ / 1 ГГц, 36 дБ / 2 ГГц, 32 дБ / 4 ГГц, 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эф. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |
