Разъемы 7-16 (DIN) являются одними из наиболее популярных коаксиальных разъемов, широко используемых в радиосвязном оборудовании. Эти разъемы отличаются высокой посадочной точностью, устойчивостью к метеорологическим воздействиям и наличием резьбового соединения.
Разъемы 7-16 (DIN) могут работать на частотах до 7.5 ГГц с сопротивлением кабельного соединения в 50 Ом. Они подходят для использования с эластичными, полужесткими и гофрированными типами кабелей, а их монтаж осуществляется с помощью пайки и резьбовой закрутки. Основные области применения включают радиостанции и измерительное оборудование, в которых важны требования к вибростойкости и защите окружающей среды.
Технология производства этих моделей значительно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы |
пружинящий центральный контакт центральный контакт внешний проводник стальные металлические детали изолятор уплотнительное кольцо |
| Материалы (детали) |
бериллиевая бронза | CuBe2 медный сплав | латунь | CuZn39Pb3 PTFE /PFA силиконовая резина /неопреновая резина | NBR |
| Покрытие |
центральный контакт внешний проводник стальные металлические детали |
| Покрытие (детали) |
серебро | Cu2Ag5 серебро | Cu2Ag3 /сплав серебра Ag2CuSnZn0.5 (Optargen) белая бронза | CuSnZn3 (Telealloy) никель | Ni серебро | Cu2Ag3 |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
внутренний проводник: ≤ 0.4 мОм внешний проводник: ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение |
с эластичным кабелем: 40 дБ /1 ГГц 36 дБ /2 ГГц 32 дБ /4 ГГц 28 дБ /6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |

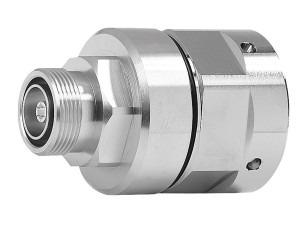

Поставляем Разъем Telegartner J01121H0138 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
