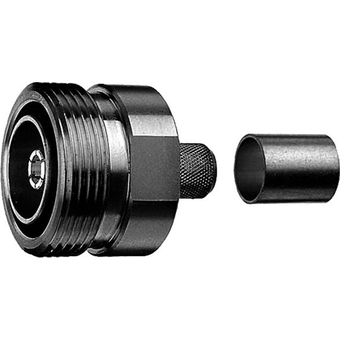

Разъем Telegartner J01121A0145 7-16 DIN
Кабельный разъем 7-16 · 50 Ом гнездо | обжим.
Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 7-16 (DIN) применимы технологии пайки, обжима и опрессовки. Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | |
| пружина центрального контакта | бериллиевая бронза | CuBe2 |
| центральный контакт | медный сплав |
| внешний проводник | латунь | CuZn39Pb3 |
| остальные металлические детали | латунь | CuZn39Pb3 |
| изолятор | PTFE /PFA |
| уплотнительное кольцо | силиконовая резина /неопреновая резина | NBR |
| Покрытие | |
| центральный контакт | серебро | Cu2Ag5 |
| внешний проводник | серебро | Cu2Ag3 /сплав серебра Ag2CuSnZn0.5 (Optargen) |
| остальные металлические детали | белая бронза | CuSnZn3 (Telealloy) |
| белая бронза | CuSnZn3 (Telealloy) /никель | Ni /серебро | Cu2Ag3 | |
| Климатические характеристики | |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Электрические характеристики | |
|---|---|
| Сопротивление проводников: | |
| внутренний проводник | ≤ 0.4 мОм |
| внешний проводник | ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | |
| с эластичным кабелем | 40 дБ /1 ГГц |
| в разъёмах прямой конструкции | 36 дБ /2 ГГц |
| 32 дБ /4 ГГц | |
| 28 дБ /6 ГГц | |
| Рабочее напряжение | ≤ 2.7 кВ эффект. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |
| Технические характеристики | |
|---|---|
| группа/стандарт | G37 (2.7/7.25) | G55 (2.7/7.25 Flex) |
| структура | a= 14.5, b= 39 | обжим- N01003D1274 |
| вес | 82 г |
Поставляем Разъем Telegartner J01121A0145 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
