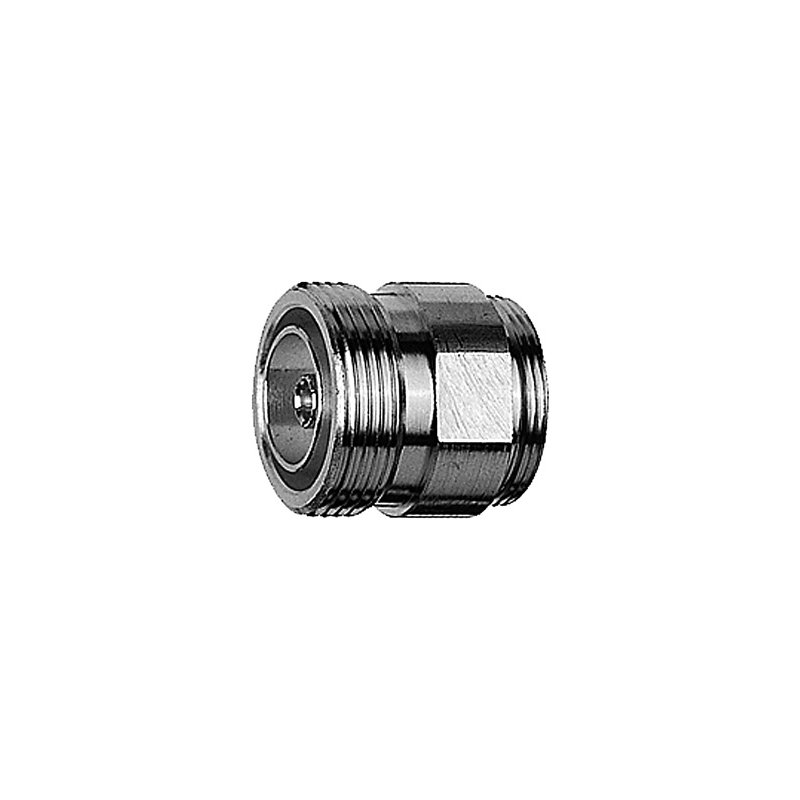

Разъем Telegartner J01121A0723 7-16 DIN (Телегартнер)

Name: Разъем Telegartner J01121A0723 7-16 DIN (Телегартнер)
Price: 1640.36000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 10548

Узнать о доставке

Разъем Telegartner J01121A0723 7-16 DIN (Телегартнер)

Производитель:
Telegartner

Все товары бренда

Только оригинальные
товары бренда

Telegartner каталог

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/razem_telegartner_j01121a0723_7_16_din_telegartner/

Распечатать страницу

1 640 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

TELEGÄRTNER · Серия J01121

Telegärtner J01121A0723 — 7-16 DIN розетка кабельная, RG213, RG214, H500

Кабельная розетка 7-16 DIN (female) 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-4, рабочий диапазон до 0–7.5 GHz. Кабельная группа H (RG213, RG214, H500). Монтаж: crimped. Применяется в антенно-фидерных трактах БС, антенных системах, высокомощных ВЧ-трактах. Корпус латунь с никелированием, контакт CuBe2, изолятор PTFE. RoHS-совместим.

7-16 DIN розетка 50 Ом 50 Ω · 0–7.5 GHz Группа H: RG213, RG214, H500 Made in Germany

50 Ω

Импеданс

0–7.5 GHz

Полоса

IEC 61169-4

Интерфейс

RoHS

Стандарт

Страна

Telegärtner

Бренд

О модели

J01121A0723 — 7-16 DIN розетка кабельная, RG213, RG214, H500 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–7.5 GHz. Совместим с кабельной группой H: RG213, RG214, H500. Соответствует международному стандарту интерфейса IEC 61169-4 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — crimped, внешний — crimped. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).

Стандарт для современных сетей 4G/5G. Минимальный PIM по сравнению с N-типом — необходим на мощных многополосных антеннах.

Ключевые преимущества

ВЧ-параметры по OEM-датшиту Импеданс 50 Ω, рабочий диапазон 0–7.5 GHz. Гарантированные ВЧ-параметры от производителя.

Резьбовое 7-16 DIN по IEC 61169-4 Рабочий диапазон 0–7.5 ГГц. Оптимизирован для минимальных интермодуляционных искажений (PIM): ниже N-типа на 20–30 дБ. Стандарт для антенных систем GSM/UMTS/LTE/5G.

Высокая мощность, низкий PIM 7-16 DIN обеспечивает минимальный пассивный ИМД (PIM) за счёт большего диаметра контакта и увеличенного момента затяжки. Критично для дуплексных систем с несколькими операторами на одной антенне.

CuBe2 контакт, PTFE изолятор Центральный контакт из бериллиевой меди (CuBe2) с серебряным покрытием. Упругие свойства CuBe2 обеспечивают постоянный контактный нажим и стабильные параметры на протяжении всего ресурса.

Кабельная группа H Для кабелей: RG213, RG214, H500. Обжим центрального контакта и внешней оплётки.

Производство Германия Изготовление и контроль качества на головном заводе Telegärtner Karl Gärtner GmbH в Steinenbronn. Происхождение DE.

Официальный OEM-датшит Полный пакет техдокументации производителя. ВЧ-параметры подтверждены OEM-измерениями.

Что означают стандарты защиты

IEC 61169-4

Международный стандарт интерфейса разъёмов.

RoHS 2011/65/EU

Соответствие европейской директиве об ограничении вредных веществ. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.

Кабельная группа H

Классификация Telegärtner для совместимых коаксиальных кабелей: RG213, RG214, H500

Технические характеристики

Электрические характеристики
Импеданс	50 Ω
Рабочая полоса частот	0–7.5 GHz

Механические характеристики
Тип/исполнение	прямая розетка
Конфигурация контактов	female
Стандарт интерфейса	IEC 61169-4
Способ монтажа центрального контакта	crimped
Способ монтажа внешнего контакта	crimped

Совместимые кабели (группа H)
Список	RG213, RG214, H500

Условия эксплуатации и сертификация
RoHS-совместимость	ДА (2011/65/EU)
Происхождение	Германия (Made in DE)
Производитель	Telegärtner Karl Gärtner GmbH, Steinenbronn

Сравнение с похожими моделями

Артикул J01121A0723 принадлежит к серии J01121 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.

Параметр	J01121A0723 ◀	J01121A0004	J01121A0011	J01121A0102
Тип	прямая розетка	прямая розетка	прямая розетка	прямая розетка
Импеданс	50 Ω	50 Ω	50 Ω	50 Ω
Полоса	0–7.5 GHz	0–7.5 GHz	0–7.5 GHz	0–7.5 GHz
Конфигурация	female	female	female	female
Кабельная группа	H	H	H	F
Цена, ₽	1 640	8 755	4 914	3 020
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Области применения

Антенно-фидерные тракты БС

Базовые станции сотовой связи, антенны GSM/UMTS/LTE/5G, фидерные линии.

Профессиональная радиосвязь

Радиорелейные линии, военная и гражданская радиосвязь, репитеры.

Системы безопасности

Беспроводная сигнализация, охранные радиосистемы, антенны контроля доступа.

Измерительная техника

Анализаторы спектра, ВЧ-генераторы, тестеры антенн.

WiFi и беспроводные сети

Антенны WiFi 2.4/5/6 ГГц, точки доступа корпоративного класса.

ВЧ и СВЧ научные исследования

Лабораторное оборудование, измерительные стенды СВЧ-диапазона.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Сертификат происхождения Документ Made in Germany выдаётся на отгружаемую партию по запросу.

Поставка партиями любого объёма Возможна отгрузка как штучно, так и большими партиями — по индивидуальному запросу.

Сборочная инструкция Документ Telegärtner Montageanleitung (assembly instruction). Высылается по запросу с заказом.

Сертификация

RoHS 2011/65/EU IEC 61169-4 Made in Germany ISO9001

Частые вопросы

Это оригинальный товар Telegärtner Karl Gärtner GmbH?Да. Артикул J01121A0723 производится в Германии (Steinenbronn). Поставляется в фирменной упаковке Telegärtner. Сертификат происхождения — по запросу.

Чем 7-16 DIN лучше N-типа для антенных систем?7-16 DIN имеет больший диаметр контакта (7 мм vs 3 мм у N), что даёт значительно меньший пассивный интермодуляционный шум (PIM) — примерно на 20–30 дБ. Критично в сетях с несколькими операторами на одной антенне (FDD-TDD), где ИМД прямо влияет на качество связи.

Какие кабели подходят для J01121A0723?Кабельная группа H: RG213, RG214, H500. Выбор кабеля определяется физическими размерами вставки. Другие артикулы серии J01121 покрывают иные типы кабелей.

Совместим ли с 7-16 DIN разъёмами других производителей?Да. Интерфейс соответствует IEC 61169-4. Совместим с 7-16 DIN разъёмами Rosenberger, Huber+Suhner, Spinner, CommScope, RFS и другими производителями по стандарту.

Можно ли заказать большую партию или штучно?Да, отгружаем и штучно, и партиями любого объёма. Большие партии — по индивидуальному запросу: запросите КП через форму на сайте или по телефону 8-800-505-92-60. Срок поставки уточняется при размещении заказа.

Гарантии и сервис

Гарантия

1 год от производителя

При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить Telegärtner J01121A0723

Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Промышленное оборудование Разъем Telegartner J01121A0723 7-16 DIN (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары Telegartner Другие модели в категории: Разъемы 7-16 DIN
