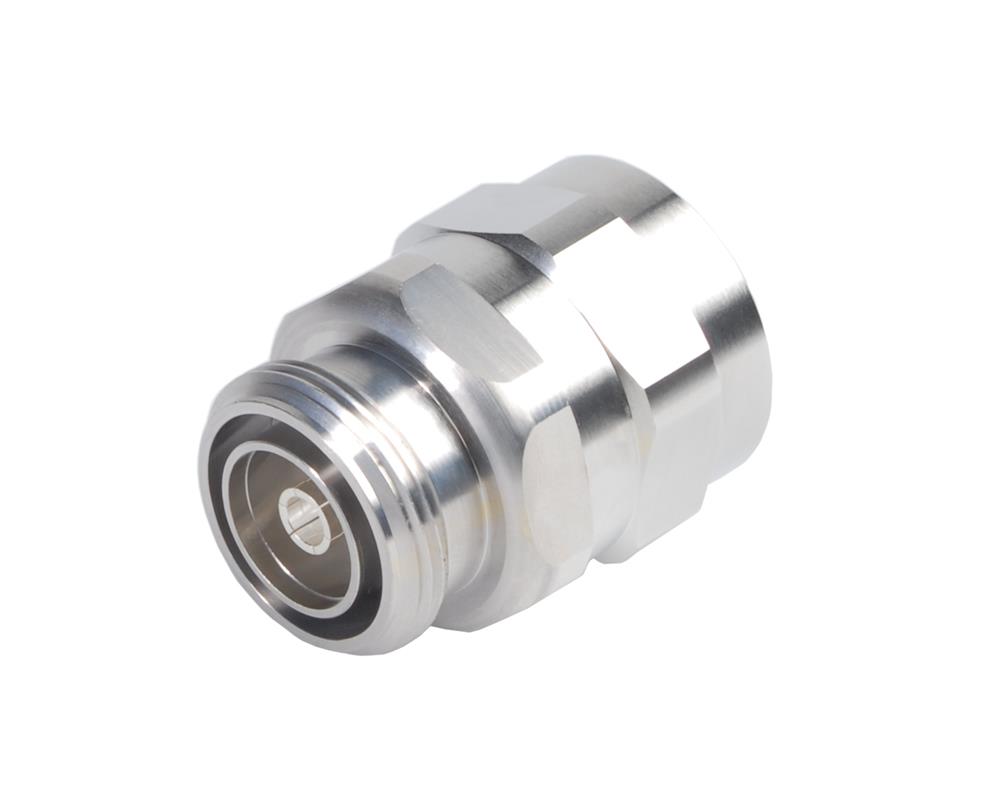

Разъем Andrew 78EZDF 7-16 DIN
Код: 12590
Узнать о доставке
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
105 ₽
с НДС
Звоните:
Бесплатно для регионов
8-800-505-92-60
Москва
+7 495 109 02 08
Пишите:
sales@bbrc.ru
ANDREW/COMMSCOPE · Серия EZfit
Разъём Andrew 78EZDF — 7-16 DIN Female EZfit® для кабеля AVA5-50 7/8"
Прямой 7-16 DIN Female EZfit® разъём для серии AVA5-50 (а также FXL-780 и AVA5-50FX). Запатентованная система быстрой сборки без специального инструмента. Peak 40 кВт, IMD3 −116 дБм @ 1800 МГц, IP66 / IP68.
HELIAX
EZfit®
7-16 DIN Female
IP66 / IP68
AVA5-50 7/8"
40 кВт
Peak Power
−116 дБм
IMD3 @ 1800 МГц
0−5 ГГц
Рабочий диапазон
4000 В
DC Test Voltage
50 циклов
Износ интерфейса
134,62 г
Масса
О модели
78EZDF — высокомощный 7-16 DIN Female разъём для серии AVA5-50 (7/8" коаксиал). Основное отличие — запатентованная EZfit® система быстрой сборки. Кабель разделывается обычными ручными инструментами, разъём фиксируется на оплётке с помощью внутренних элементов корпуса без необходимости специального обжимного инструмента. Это критично для монтажа на удалённых и труднодоступных точках, где транспортировка специального инструмента сложна.
AVA5-50 (Andrew Virtual Air) — 7/8" коаксиал с очень низкими потерями за счёт сухого пенного диэлектрика, имитирующего воздушный. Применяется в длинных фидерных трассах ТВ-передатчиков, магистральных РРЛ-линиях и в местах, где важно минимизировать общие потери тракта.
Ключевые преимущества
EZfit® — быстрая сборка без инструмента
Запатентованная система Andrew. Монтаж в полевых условиях без необходимости в специальном обжимном инструменте.
Peak 40 кВт
На уровне L4TDF-PSA (LDF4-50A) при том же 7-16 DIN интерфейсе. Подходит для высокомощных передатчиков.
IMD3 −116 дБм @ 1800 МГц
Соответствует PIM-требованиям современных mobile-операторов на полосах DCS 1800 / LTE 1800.
IP66 + IP68 mated
Полная защита по IEC 60529. Для уличной установки в любых условиях.
Что означают стандарты защиты
AVA5-50
7/8" коаксиал Andrew с пенным диэлектриком, имитирующим воздушный (Virtual Air).
EZfit®
Запатентованная система быстрой сборки Andrew для кабелей AVA-серии без специального инструмента.
Captivated
Центральный контакт зафиксирован в корпусе разъёма и не может быть утерян при разборке.
Clamp
Зажим внешнего контакта механическим кольцом с резьбой.
Trimetal
Трёхслойное покрытие (медь → никель → олово/серебро), сочетающее проводимость и коррозионную стойкость.
IMD3 (3rd Order IMD)
Уровень интермодуляционных искажений 3-го порядка — ключевой параметр PIM-производительности разъёма.
IP66
По IEC 60529: полная защита от пыли + защита от мощных струй воды.
IP68
По IEC 60529: полная защита от пыли + длительное погружение в воду.
IEC 61169-4
Международный стандарт на 7-16 DIN интерфейс.
Технические характеристики
| Общие характеристики | |
|---|---|
| Брэнд | EZfit® |
| Серия кабеля | AVA5-50 · AVA5-50FX · AVA5RK-50 · FXL-780 |
| Интерфейс | 7-16 DIN Female |
| Корпус | Прямой |
| Крепление внешнего контакта | Clamp |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 47,16 мм · 37 мм |
| Масса | 134,62 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−5000 МГц |
| Peak Power | 40 кВт |
| RF Operating Voltage | 1415 Vrms |
| DC Test Voltage | 4000 В |
| IMD3 @ 1800 МГц | −116 дБм (2 × +43 дБм) |
| Inner Contact Resistance, max | 0,4 мОм |
| Outer Contact Resistance, max | 1,5 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 50−1000 МГц | VSWR 1,02 · RL 40,00 дБ |
| 1000−1900 МГц | VSWR 1,025 · RL 38,00 дБ |
| 1900−2200 МГц | VSWR 1,041 · RL 34,00 дБ |
| 2200−2700 МГц | VSWR 1,058 · RL 31,00 дБ |
| 2700−3600 МГц | VSWR 1,065 · RL 30,00 дБ |
| 3600−5000 МГц | VSWR 1,094 · RL 27,00 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 1334,47 Н (300 lbf) |
| Connector Retention Torque | 8,14 Н·м (72 in·lb) |
| Insertion Force | 200,17 Н (45 lbf), IEC 61169-1:15.2.4 |
| Interface Durability | 50 циклов (IEC 61169-4:9.5) |
| Attachment Durability | 25 циклов установки на кабель |
| Mechanical Shock | IEC 60068-2-27 |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −40…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | IEC 60068-2-6 |
| Коррозия | IEC 60068-2-11, Test Cond. Ka |
Области применения
Магистральные фидерные трассы ТВ-передатчиков
AVA5-50 даёт малые потери на длинных пробегах. 78EZDF обеспечивает PIM-критичный интерфейс.
Высокомощные РРЛ-станции
Магистральные радиорелейные линии до 5 ГГц с предельной мощностью до 40 кВт peak.
Полевой монтаж в труднодоступных местах
EZfit® не требует специального обжимного инструмента — критично для удалённых точек.
FM-радиовещание и DAB-передатчики
Длинные тракты до антенны на мачте. AVA5-50 + 78EZDF минимизируют потери и обеспечивают высокую мощность.
Монтаж и настройка
- 1Разделать AVA5-50 по фирменному шаблону Andrew для EZfit®-серии. Только ручные инструменты.
- 2Очистить торец центрального проводника от пенного диэлектрика и стружки.
- 3Установить разъём на оплётку. EZfit-механизм автоматически зафиксирует крепление при сборке.
- 4Затянуть Coupling Nut моментом 8,14 Н·м (72 in·lb).
- 5При сочленении с ответной частью использовать тот же момент 8,14 Н·м.
- 6Проверить визуально посадку O-ring и для PIM-критичных приложений провести IMD3-тест.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Что такое EZfit® и в чём преимущество перед обычными разъёмами?EZfit® — запатентованная Andrew система быстрой сборки разъёма на кабеле без специального обжимного инструмента. Используются только обычные ручные инструменты (нож, ключ). Это особенно ценно для полевого монтажа в труднодоступных местах и при ремонте на высоте, где транспортировка специальных пресс-инструментов сложна.
Что такое AVA5-50 и зачем он нужен?AVA5-50 (Andrew Virtual Air) — 7/8" коаксиальный кабель с сухим пенным диэлектриком, имитирующим воздушный (Virtual Air). Это даёт очень низкие потери — в 1,5−2× меньше, чем у обычных пенных коаксиалов. Применяется в длинных фидерных трассах ТВ и FM-передатчиков, магистральных РРЛ.
Можно ли установить 78EZDF на другой кабель?Нет. 78EZDF рассчитан исключительно на кабельную семью AVA5-50 (а также AVA5-50FX, AVA5RK-50, FXL-780). Установка на несовместимый кабель (LDF4-50A, FSJ4-50B) физически возможна, но даёт катастрофический PIM, плохой VSWR и в большинстве случаев — механическое повреждение оплётки. Для каждого размера и типа кабеля у Andrew/CommScope есть свой разъём.
Почему Interface Durability только 50 циклов, а не 500 как у L4-серии?Это нормально для высокомощных 7-16 DIN разъёмов. Контактные поверхности 7-16 DIN рассчитаны на ограниченное количество перестыковок: 50 циклов гарантированно сохраняют RF-характеристики. Для частой переборки используют N или 4.3-10.
Что означает IP66 + IP68 mated?Mated означает, что заявленный уровень защиты IP66 (струи воды) и IP68 (погружение 1 м на 24 ч) действует, когда разъём сочленён с ответной частью. Открытый разъём защищён по уровню исходного корпуса — для долгого хранения на улице используйте защитный колпак.
Гарантии и сервис
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки AVA5-50 для EZfit®, момент затяжки 8,14 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
