Разъёмы 7-16 (DIN) представляют собой популярное решение среди коаксиальных разъёмов, широко используемое в оборудовании радиосвязи. Эти разъёмы отличаются высокой точностью посадки, устойчивостью к метеорологическим условиям и надежным резьбовым соединением.
Разъёмы 7-16 (DIN) могут функционировать на частотах до 7.5 ГГц и имеют сопротивление кабельного соединения 50 Ом. Они подходят для различных типов кабелей, включая эластичные, полужесткие и гофрированные. Для монтажа разъёмов применяются технологии пайки, обжима и опрессовки.
Основные области применения разъёмов 7-16 (DIN) включают радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите от неблагоприятных условий окружающей среды. Технологии производства этих моделей существенно снизили уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы |
пружинящий центральный контакт бериллиевая бронза | CuBe2 медный сплав латунь | CuZn39Pb3 изолятор | PTFE / PFA уплотнительное кольцо | силиконовая резина / неопреновая резина | NBR |
| Покрытие |
центральный контакт | серебро | Cu2Ag5 внешний проводник | серебро | Cu2Ag3 / сплав серебра Ag2CuSnZn0.5 (Optargen) стальные металлические детали | белая бронза | CuSnZn3 (Telealloy) / никель | Ni / серебро | Cu2Ag3 |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
внутренний проводник | ≤ 0.4 мОм внешний проводник | ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение |
с эластичным кабелем: 40 дБ / 1 ГГц 36 дБ / 2 ГГц 32 дБ / 4 ГГц 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |

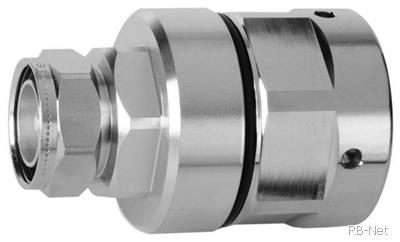

Поставляем Разъем Telegartner J01120B0087 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
