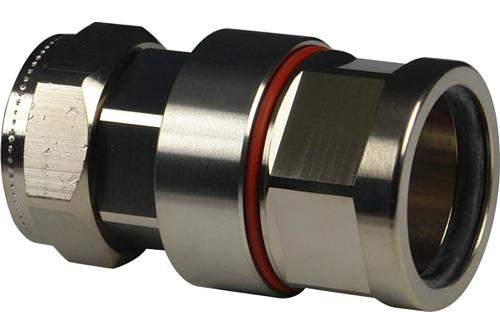

Разъемы 7-16 (DIN) являются одними из самых популярных коаксиальных разъемов, используемых в радиосвязном оборудовании. Они отличаются высокой посадочной точностью, устойчивостью к метеорологическим воздействиям и резьбовым соединением. Эти разъемы могут работать на частотах до 7.5 ГГц, обеспечивая надежное соединение с сопротивлением 50 Ом. Они подходят для эластичных, полужестких и гофрированных типов кабелей, а также для монтажа панельных разъемов, где применяются пайка и резьбовая закрутка.
Основные области применения разъемов 7-16 (DIN) включают радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите от внешней среды. Технологические инновации в производстве этих моделей значительно снизили уровни затухания (VSWR) и интермодуляционных искажений. Кроме того, защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | Пружинящий центральный контакт, центральный контакт, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо Бериллиевая бронза | CuBe2, медный сплав, латунь | CuZn39Pb3, PTFE /PFA, силиконовая резина /неопреновая резина | NBR |
| Покрытие | Центральный контакт, внешний проводник, стальные металлические детали Серебро | Cu2Ag5, серебро | Cu2Ag3 /сплав серебра Ag2CuSnZn0.5 (Optargen), белая бронза | CuSnZn3 (Telealloy) /никель | Ni /серебро | Cu2Ag3 |
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °С |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Сопротивление проводников: | Внутренний проводник ≤ 0.4 мОм Внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: |
С эластичным кабелем: 40 дБ /1 ГГц 36 дБ /2 ГГц 32 дБ /4 ГГц 28 дБ /6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эфф. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |
Поставляем Разъем Telegartner J01120N0084 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
