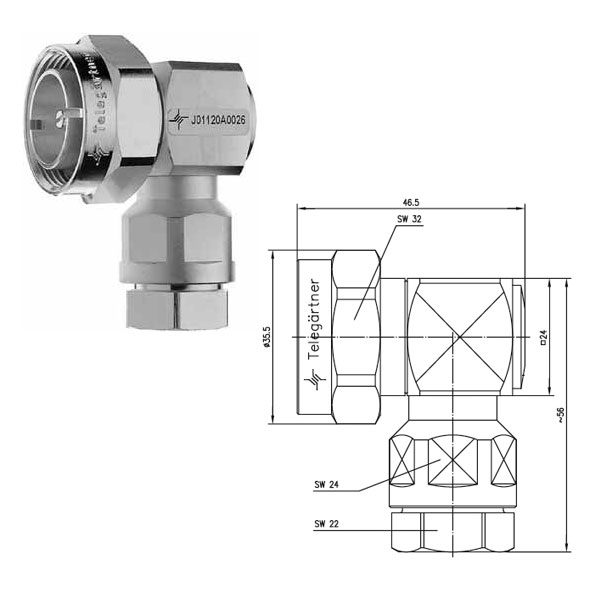

Разъем Telegartner J01120A0026 7-16 DIN предназначен для использования в оборудовании радиосвязи. Эти коаксиальные разъемы 7-16 (DIN) отличаются высокой посадочной точностью и устойчивостью к метеорологическим воздействиям благодаря резьбовому соединению. Они могут функционировать на частотах до 7.5 ГГц с сопротивлением кабельного соединения в 50 Ом.
Разъемы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для установки кабельных разъемов применяются технологии пайки, обжима и опрессовки. Основные области применения включают радиостанции и измерительное оборудование, где важны требования к вибростойкости и защите окружающей среды.
Технология производства этих моделей значительно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | Тип |
|---|---|
| Пружина центрального контакта | Бериллиевая бронза | CuBe2 |
| Центральный контакт | Медный сплав |
| Внешний проводник | Латунь | CuZn39Pb3 |
| Изолятор | PTFE / PFA |
| Уплотнительное кольцо | Силиконовая / Неопреновая резина | NBR |
| Климатические характеристики | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников: | ≤ 0.4 мОм (внутренний), ≤ 0.2 мОм (внешний) |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | 40 дБ / 1 ГГц, 36 дБ / 2 ГГц, 32 дБ / 4 ГГц, 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |
Поставляем Разъем Telegartner J01120A0026 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
