Разъемы 7-16 (DIN) являются одними из самых популярных коаксиальных разъемов, используемых в радиосвязном оборудовании. Их высокая посадочная точность, устойчивость к погодным условиям и надежное резьбовое соединение делают их идеальными для различных приложений.
Эти разъемы могут работать на частотах до 7.5 ГГц, обеспечивая сопротивление кабельного соединения в 50 Ом. Они подходят для эластичных, полужестких и гофрированных типов кабелей, а для монтажа разъемов применяются технологии пайки, обжима и опрессовки.
Основные области применения разъемов 7-16 (DIN) включают радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите окружающей среды. Технология их производства значительно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы |
пружинящий центральный контакт (бериллиевая бронза | CuBe2), внешний проводник (латунь | CuZn39Pb3), стальные металлические детали, изолятор (PTFE /PFA), уплотнительное кольцо (силиконовая резина /неопреновая резина | NBR) |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии с IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: |
внутренний проводник ≤ 0.4 мОм, внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эффект. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: |
с эластичным кабелем: 40 дБ /1 ГГц, 36 дБ /2 ГГц, 32 дБ /4 ГГц, 28 дБ /6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эффект. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |

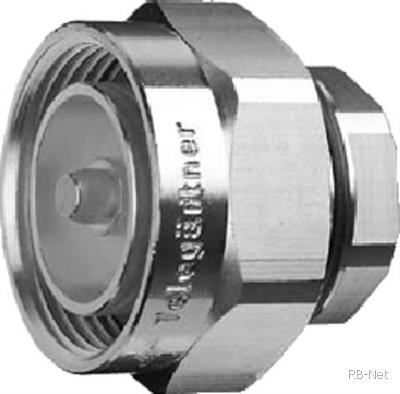

Поставляем Разъем Telegartner J01120A0083 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
