Кабельный штекер 7-16 DIN (male) 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-4, рабочий диапазон до 0–7.5 GHz. Кабельная группа H (H2000, LMR600, SAT75). Монтаж: crimped. Применяется в антенно-фидерных трактах БС, антенных системах. RoHS-совместим.

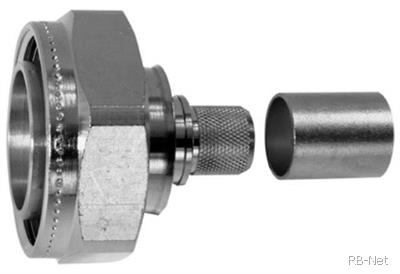

J01120B0092 — 7-16 DIN штекер прямой 50 Ом, H2000, LMR600, SAT75 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–7.5 GHz. Совместим с кабельной группой H: H2000, LMR600, SAT75. Соответствует международному стандарту интерфейса IEC 61169-4 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — crimped, внешний — crimped. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–7.5 GHz |
| Механические характеристики | |
|---|---|
| Тип/исполнение | прямой штекер |
| Конфигурация контактов | male |
| Стандарт интерфейса | IEC 61169-4 |
| Способ монтажа центрального контакта | crimped |
| Способ монтажа внешнего контакта | crimped |
| Совместимые кабели (группа H) | |
|---|---|
| Список | H2000, LMR600, SAT75 |
| Условия эксплуатации и сертификация | |
|---|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01120B0092 принадлежит к серии J01120 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01120B0092 ◀ | J01120A0101 | J01120A0104 | J01120A0113 |
|---|---|---|---|---|
| Тип | прямой штекер | прямой штекер | прямой штекер | прямой штекер |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–7.5 GHz | 0–7.5 GHz | 0–7.5 GHz | 0–7.5 GHz |
| Конфигурация | male | male | male | male |
| Кабельная группа | H | G | I | H |
| Цена, ₽ | 8 271 | 2 951 | 2 606 | 5 576 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01120B0092
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Telegartner J01120B0092 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
