Разъёмы 7-16 (DIN) являются одними из самых популярных коаксиальных разъёмов, используемых в оборудовании радиосвязи. Они обеспечивают высокую посадочную точность, устойчивы к атмосферным воздействиям и оснащены надежным резьбовым соединением.
Эти разъёмы могут работать на частотах до 7.5 ГГц с импедансом 50 Ом и подходят для использования с эластичными, полужесткими и гофрированными кабелями. Монтаж панельных разъёмов осуществляется с помощью пайки и резьбовой закрутки.
Основные области применения разъёмов 7-16 (DIN) включают радиостанции и измерительное оборудование, где важны требования к вибростойкости и защите от воздействия окружающей среды. Современные технологии производства этих моделей значительно снижают уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Часть | Материал |
|---|---|
| Центральный контакт | Бериллиевая бронза | CuBe2 |
| Внешний проводник | Латунь | CuZn39Pb3 |
| Стальные металлические детали | Латунь | CuZn39Pb3 |
| Изолятор | PTFE /PFA |
| Уплотнительное кольцо | Силиконовая резина /неопреновая резина | NBR |
| Часть | Покрытие |
|---|---|
| Центральный контакт | Серебро | Cu2Ag5 |
| Внешний проводник | Серебро | Cu2Ag3 /сплав серебра Ag2CuSnZn0.5 (Optargen) |
| Стальные металлические детали | Белая бронза | CuSnZn3 (Telealloy) /никель | Ni /серебро | Cu2Ag3 |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 /IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 0.4 мОм внешний проводник: ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение |
с эластичным кабелем: 40 дБ /1 ГГц 36 дБ /2 ГГц 32 дБ /4 ГГц 28 дБ /6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эфф. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Рабочая частота | < 7.5 ГГц |

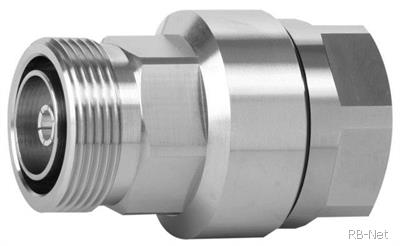

Поставляем Разъем Telegartner J01121H0132 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
