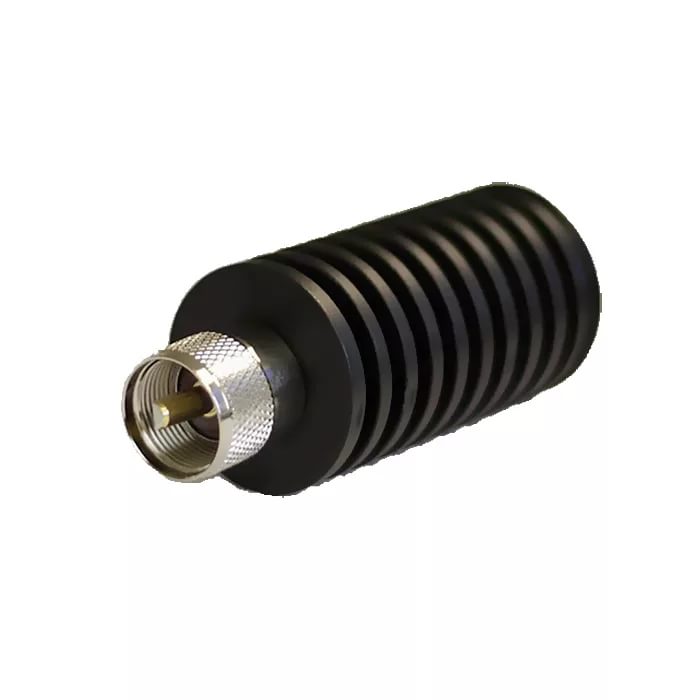

Эквивалент нагрузки Diamond DL-50A оборудован разъемом типа PL-259, который установлен прямо на корпусе устройства. Это конструктивное решение значительно уменьшает влияние соединительного кабеля, что, в свою очередь, позволяет добиться лучшего коэффициента стоячей волны (КСВ) в УКВ диапазоне.
Корпус эквивалента выполнен из литого алюминия, а специальные ребра, выфрезерованные для воздушного охлаждения, способствуют надежной работе устройства при высоких нагрузках.
Максимальная рассеиваемая мощность Diamond DL-50A составляет 100 Ватт, а допустимая средняя мощность — 15 Ватт. Сопротивление устройства составляет 50 Ом, а КСВ на частотах от 0 до 800 МГц не превышает 1.15, от 800 до 1000 МГц — менее 1.2. Размеры устройства: диаметр — 32 мм, длина — 81 мм.
| Характеристика | Значение |
|---|---|
| Частота | 1000 МГц |
| Импеданс | 50 Ом |
| Мощность |
15 Вт непрерывно 20 Вт (цикл 5 мин. ON, 5 мин. OFF) 50 Вт (цикл 1 мин. ON, 3 мин. OFF) 100 Вт (цикл 30 сек. ON, 3 мин. OFF) |
| КСВ | 1.15 |
| Разъем | PL-259 |
| Длина | 8,1 см |
| Диаметр | 3,2 см |
Поставляем Diamond DL50A Эквивалент нагрузки под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
