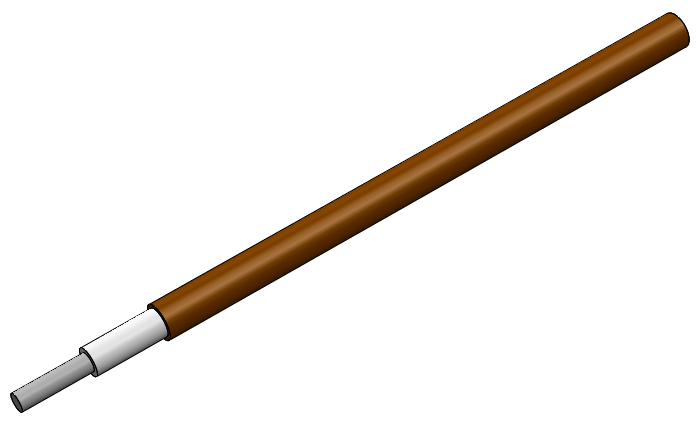

EZ FORM EZ-62-18 - Коаксиальный кабель
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Немагнитный EZ Form производит широкий диапазон полужестких кабелей со специальным значением импеданса. Коаксиальный кабель EZ-62-18 имеет импеданс 18 Ом. Кабели доступны по запросу, параметры по выбору пользователя. Чтобы воспрепятствовать окислению, мы рекомендуем держать этот кабель в оригинальной упаковке и хранить его в сухом помещении с контролируемой температурой до его использования.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 1,57
- Диаметр центрального проводника, мм 0,81
- Диаметр диэлектрика, мм 0,81
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +150°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 1,28
- Электрические характеристики -
- Номинальный импеданс, Ом 18,0 ±3,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 000
- Рабочее напряжение, СКЗН на макс частоте 800
- Максимальная рабочая частота, ГГц 62
- Затухание (дБ/100м): -
- 0,5 ГГц 94,49
- 1 ГГц 133,54
- 5 ГГц 310,05
- 10 ГГц 449,5
- 18 ГГц 619,78
- 26,5 ГГц 770,05
- 40 ГГц 975,77
- 50 ГГц 1 112,26
- 65 ГГц н/д
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 67
- 1 ГГц 47
- 5 ГГц 21
- 10 ГГц 14
- 18 ГГц 11
- 26,5 ГГц 9
- 40 ГГц 7
- 50 ГГц 6
- 65 ГГц н/д
- 90 ГГц н/д
Промышленное оборудование EZ FORM EZ-62-18 - Коаксиальный кабель от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 1,57
- Диаметр центрального проводника, мм 0,81
- Диаметр диэлектрика, мм 0,81
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +150°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 1,28
- Электрические характеристики -
- Номинальный импеданс, Ом 18,0 ±3,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 000
- Рабочее напряжение, СКЗН на макс частоте 800
- Максимальная рабочая частота, ГГц 62
- Затухание (дБ/100м): -
- 0,5 ГГц 94,49
- 1 ГГц 133,54
- 5 ГГц 310,05
- 10 ГГц 449,5
- 18 ГГц 619,78
- 26,5 ГГц 770,05
- 40 ГГц 975,77
- 50 ГГц 1 112,26
- 65 ГГц н/д
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 67
- 1 ГГц 47
- 5 ГГц 21
- 10 ГГц 14
- 18 ГГц 11
- 26,5 ГГц 9
- 40 ГГц 7
- 50 ГГц 6
- 65 ГГц н/д
- 90 ГГц н/д
- Рейтинг 5
Файлы для скачивания:
Спецификация EZ FORM EZ-62-18 - Коаксиальный кабель
