Грозозащита антенных трактов: как не потерять оборудование
Прямой удар молнии — не главная угроза. Наведённый потенциал от удара в 500 метрах способен вывести из строя приёмник стоимостью 300 000 рублей. Разбираем, как правильно защититься.
Грозоразрядник Andrew APG-BNFNF-350
Код: 12126
ANDREW · Серия APG-BNFNF-350

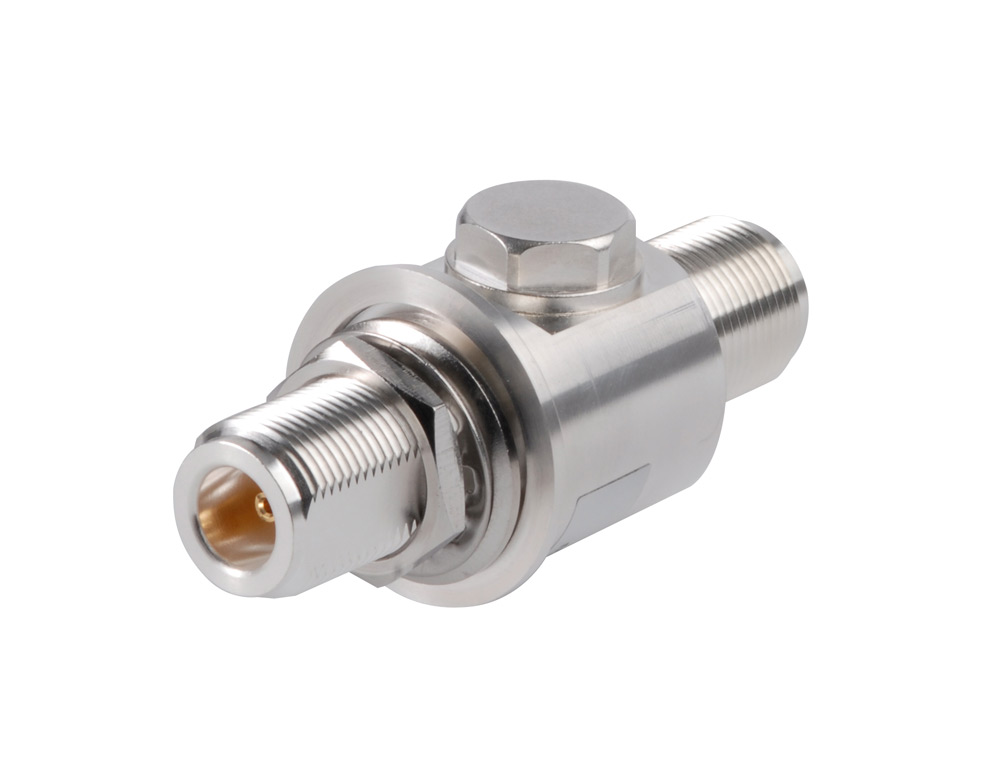

Грозоразрядник Andrew APG-BNFNF-350
Грозоразрядник Andrew (Amphenol) для защиты ВЧ-тракта от грозовых перенапряжений. Газоразрядная трубка с малыми вносимыми потерями и широким частотным диапазоном.
Andrew · Amphenol
HELIAX®
Грозоразрядник
−40°C…+100°C
Рабочая температура
20 kA
Импульс молнии
350 V
Напряжение разрядника
400 W
Средняя мощность
RoHS / REACH
Соответствие
О модели
Артикул APG-BNFNF-350 — грозоразрядник Andrew серии Arrestor Plus® на основе газоразрядной трубки. Обеспечивает защиту приёмо-передающего оборудования от наведённых импульсов и грозовых перенапряжений в ВЧ-тракте.
Arrestor Plus®: газоразрядная трубка пропускает полезный сигнал и срабатывает на пробой при импульсном перенапряжении. Качественное заземление — обязательное условие работы.
Ключевые преимущества
Импульс 20 kA
Высокая стойкость к молниевым импульсам — защита приёмо-передающего оборудования.
Низкие вносимые потери 0.1 dB
Минимально влияет на полезный сигнал в тракте.
Защита от пыли и влаги
IP68 (1 m, mated), водометы по IP66 (mated).
Оригинальная продукция Andrew (Amphenol)
Артикул APG-BNFNF-350 — стандартная позиция каталога Andrew. Подходит для официальных тендерных поставок.
Технические характеристики
| Классификация и применение | |
|---|---|
| Артикул | APG-BNFNF-350 |
| Тип изделия | Gas tube |
| Бренд / серия | Arrestor Plus® |
| Тип устройства | dc Pass |
| Конструкция корпуса | Bulkhead |
| Интерфейс 1 | N Female Bulkhead |
| Интерфейс 2 | N Female |
| Покрытие центрального контакта | Gold |
| Покрытие внешнего контакта | Silver |
| Конструкция и эксплуатация | |
|---|---|
| Рабочая температура | -40 °C to +100 °C |
| Вносимые потери | 0.1 dB |
| Средняя мощность | 400 W |
| Импеданс | 50 ohm |
| Напряжение разрядника | 350 V |
| Импульс молниевого тока | 20 kA (8/20 waveform) |
| Защита при погружении | IP68 (1 m, mated) |
| Защита от струй воды | IP66 (mated) |
| Масса нетто | 0.093 kg | 0.204 lb |
Области применения
Базовые станции
Установка между антенной и приёмо-передающим оборудованием.
Высокие мачты и открытые площадки
Объекты с высоким риском грозового воздействия.
Сервис тракта
Замена сработавшего разрядника после грозы.
Проектная поставка
В составе АФУ под спецификацию объекта.
Монтаж и настройка
- 1Установите грозоразрядник между антенной и приёмо-передающим оборудованием.
- 2Закрепите булькхедный фланец на заземляющую шину или панель.
- 3Подсоедините антенный кабель к интерфейсу со стороны антенны.
- 4Подсоедините аппаратный кабель к интерфейсу со стороны оборудования.
- 5Проверьте качество заземления — критично для срабатывания газовой трубки.
Сертификация
RoHS
REACH-SVHC
ISO 9001:2015
CHINA-RoHS
UK-RoHS
Частые вопросы
Кому сейчас принадлежит бренд Andrew?В 2025 году бренд Andrew (включая HELIAX®) вошёл в группу Amphenol. На свежих даташитах указано: «ANDREW, an Amphenol company». Артикулы и спецификации продукции при этом сохранены.
Гарантии и сервис
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
С этим товаром обычно берут
Купить Andrew APG-BNFNF-350
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
- Интерфейс N Female
- Интерфейс 2 N Female
- Тип корпуса Переборка
- Диапазон рабочих частот 1000 - 2000 МГц | 2000 - 2170 МГц |45-1000 МГц
- Сопротивление разъема 50 Ом
- Средняя мощность 400 Вт
- Напряжение в газонаполненной трубке 350 В
- Допустимая нагрузка по току 20 кА
- Метод тестирования молниезащиты 8/20 волны
- Вносимые потери 0,1 Дб
- Надежность крепления 25 циклов
- Внутреннее покрытие контакта Золото
- Внешнее покрытие контакта Серебро
- Надежность интерфейса 500 циклов
- Метод тестирования надежности интерфейса IEC 61169-16: 9.5
- Высота 30,99 мм
- Длина 68,07 мм
- Ширина 30,99 мм
- Вес 0,14 кг
- Глубина погружения 1 м
- Рабочая температура -40 ° C до +100 ° C
- Коэффициент стоячей волны (45–1000 МГц) 1,11
- Коэффициент стоячей волны (1000–2000 МГц) 1,17
- Коэффициент стоячей волны (2000–2170 МГц) 1,33
Промышленное оборудование Грозоразрядник Andrew APG-BNFNF-350 от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс N Female
- Интерфейс 2 N Female
- Тип корпуса Переборка
- Диапазон рабочих частот 1000 - 2000 МГц | 2000 - 2170 МГц |45-1000 МГц
- Сопротивление разъема 50 Ом
- Средняя мощность 400 Вт
- Напряжение в газонаполненной трубке 350 В
- Допустимая нагрузка по току 20 кА
- Метод тестирования молниезащиты 8/20 волны
- Вносимые потери 0,1 Дб
- Надежность крепления 25 циклов
- Внутреннее покрытие контакта Золото
- Внешнее покрытие контакта Серебро
- Надежность интерфейса 500 циклов
- Метод тестирования надежности интерфейса IEC 61169-16: 9.5
- Высота 30,99 мм
- Длина 68,07 мм
- Ширина 30,99 мм
- Вес 0,14 кг
- Глубина погружения 1 м
- Рабочая температура -40 ° C до +100 ° C
- Коэффициент стоячей волны (45–1000 МГц) 1,11
- Коэффициент стоячей волны (1000–2000 МГц) 1,17
- Коэффициент стоячей волны (2000–2170 МГц) 1,33
- Рейтинг 5
Файлы для скачивания:
Спецификация Грозоразрядник Andrew APG-BNFNF-350
