Грозозащита антенных трактов: как не потерять оборудование
Прямой удар молнии — не главная угроза. Наведённый потенциал от удара в 500 метрах способен вывести из строя приёмник стоимостью 300 000 рублей. Разбираем, как правильно защититься.

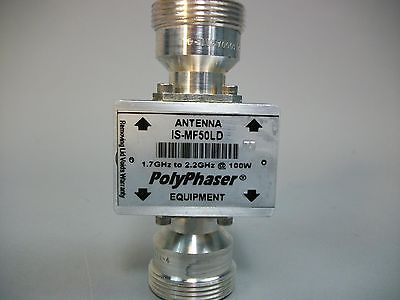

Грозоразрядник PolyPhaser IS-MF-50LN-ME (ПолиФазер)
Код: 9714
Грозоразрядник PolyPhaser IS-MF-50LN-ME
Грозоразрядник PolyPhaser IS-MF-50LN-ME предназначен для защиты радиооборудования от импульсных перенапряжений, вызванных грозовыми разрядами или другими внешними воздействиями. Устройство обеспечивает надежную защиту антенно-фидерных трактов в диапазоне частот от 1,5 до 400 МГц, что делает его идеальным решением для систем радиосвязи, включая военные, коммерческие и аварийные службы.
Модель оснащена газоразрядной трубкой UL497B, которая эффективно подавляет высоковольтные импульсы, минимизируя риск повреждения подключенного оборудования. Корпус выполнен из алюминия, а металлические элементы изготовлены из нержавеющей стали марки 8-18, что обеспечивает высокую коррозионную стойкость.
Важно: Устройство не предназначено для использования в системах с комбинированными передатчиками.
Основные характеристики
| Параметр | Значение |
|---|---|
| Импульсная стойкость | 50 кА (форма волны 8/20 мкс, IEC 1000-4-5) |
| Энергия рассеивания | 500 Дж |
| Напряжение срабатывания | 600 В ±20% |
| Время срабатывания | 2,5 нс при 2 кВ/нс |
| Вносимые потери | < 0,1 дБ во всем рабочем диапазоне |
| КСВ (коэффициент стоячей волны) |
1,5–2 МГц: 1,2 2–400 МГц: 1,1 |
| Импеданс | 50 Ом |
Механические и эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Тип разъема | N-тип (розетка) |
| Материалы |
Корпус: алюминий Металлические детали: нержавеющая сталь 8-18 Центральный контакт N-разъема: золото Оболочка N-разъема: серебро |
| Крепление | фланцевое или на перегородку |
| Защита от атмосферных воздействий | возможно использование комплекта WK-1 |
Температурный режим
| Параметр | Значение |
|---|---|
| Рабочий диапазон | от -65°C до +125°C |
| Хранение | от -45°C до +85°C |
| Испытания на виброустойчивость | 1–100 Гц |
Стандарты и сертификация
Соответствует военным стандартам:
- MIL-STD-202 (механические воздействия)
- MIL-STD-810 (климатическая и виброустойчивость)
- MIL-C-39012, QQ-S-365, QQ-B-626 (разъемы)
Протестирован на ударопрочность (падение с 2 м под любым углом).
Преимущества
- Высокая надежность – устройство выдерживает многократные грозовые разряды без деградации характеристик.
- Широкий частотный диапазон – подходит для HF, VHF и UHF-оборудования.
- Минимальные потери сигнала – вносимое затухание менее 0,1 дБ.
- Прочность и долговечность – корпус из алюминия и нержавеющей стали устойчив к коррозии и механическим повреждениям.
- Совместимость с военными стандартами – подтвержденная стойкость к экстремальным температурам, вибрации и ударам.
- Гибкие варианты монтажа – возможность крепления на поверхность или перегородку.
PolyPhaser IS-MF-50LN-ME – это профессиональное решение для защиты радиоаппаратуры от импульсных перенапряжений. Благодаря высокой энергоемкости, минимальному влиянию на сигнал и соответствию жестким военным стандартам, этот грозоразрядник обеспечивает долговременную и безотказную работу в самых суровых условиях эксплуатации.
Промышленное оборудование Грозоразрядник PolyPhaser IS-MF-50LN-ME (ПолиФазер) от производителя PolyPhaser поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
