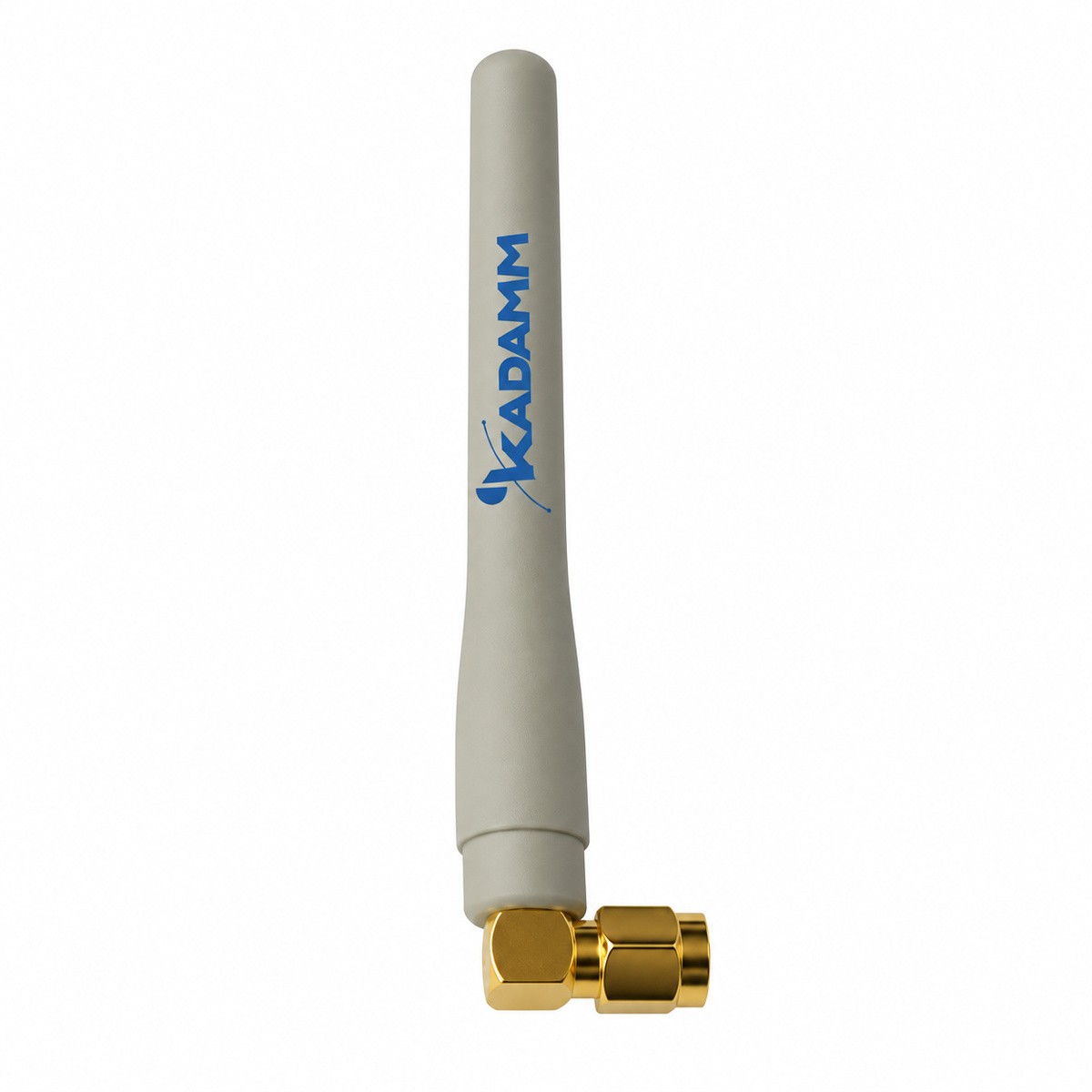

KADAMM AOW24-3-2 — всенаправленная антенна Wi-Fi 2,4 ГГц (2400–2483 МГц), 3 дБи

Код: 4934638
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AOW24-3-2 — всенаправленная антенна Wi-Fi 2,4 ГГц (2400–2483 МГц), 3 дБи

KADAMM AOW24-3-2 — всенаправленная антенна для сетей Wi-Fi 2,4 ГГц. Основные данные: полосы 2400–2483 МГц; усиление 3 дБи; поляризация вертикальная; разъём 1×SMA.

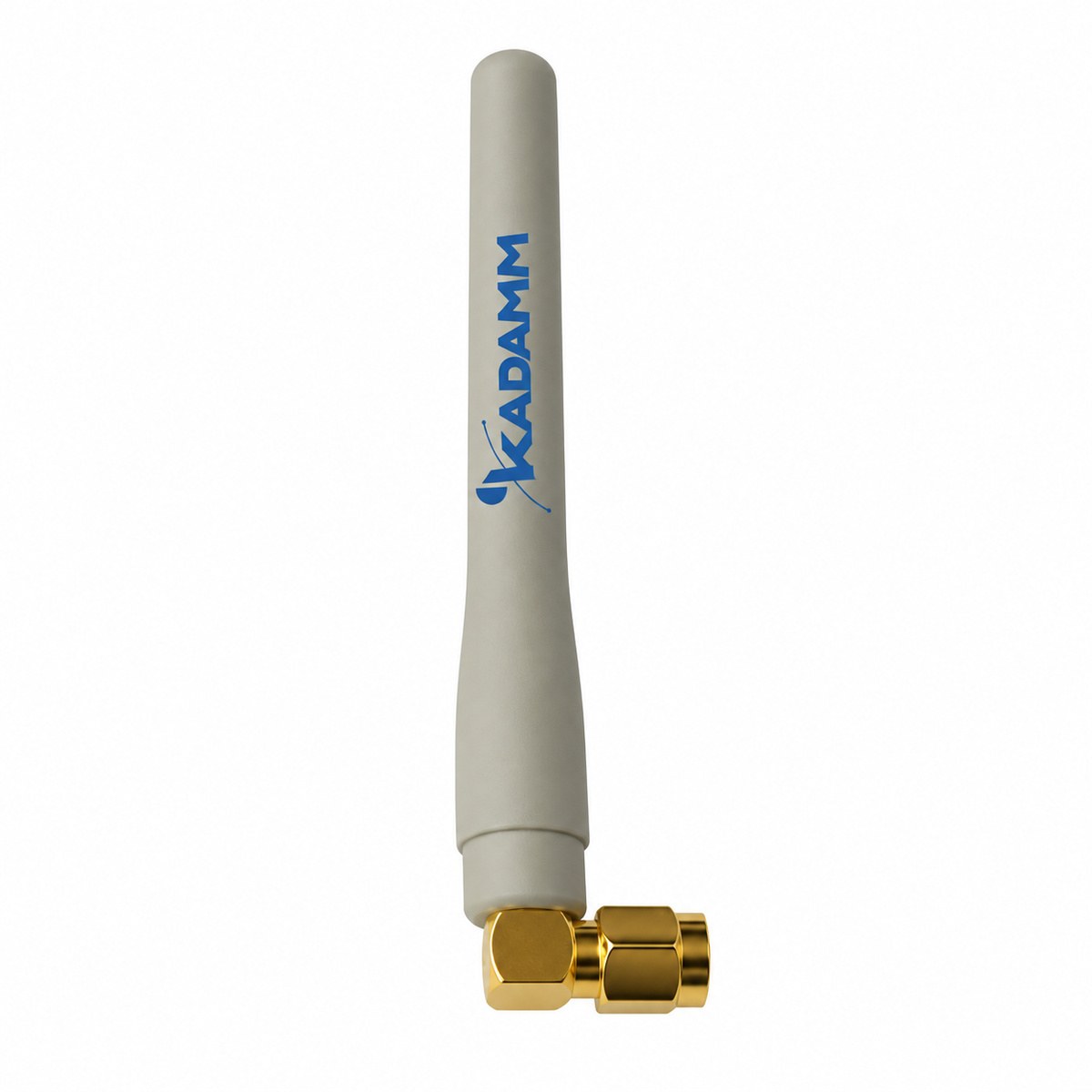

KADAMM AOW24-3-2
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2400–2483 МГц
Диапазон
3 дБи
Усиление
Вертикальная
Поляризация
1×SMA
Разъёмы

Что это за серия

Коротко о KADAMM AOW24-3-2: разъём типа SMA. Рядом в линейке — KADAMM AR-24-2.5R. У неё полоса 2400–2500 МГц и усиление 2,5 дБи, у KADAMM AOW24-3-2 — 2400–2483 МГц и 3 дБи. Все частоты KADAMM AOW24-3-2 перекрывает и KADAMM AR-24-2.5R.

О диапазоне: в полосе 2,4 ГГц только 13 каналов с шагом 5 МГц, и неперекрывающихся каналов шириной 20 МГц всего три, но сигнал лучше проходит сквозь листву и перегородки. Антенна охватывает Wi-Fi 2,4 ГГц на каналах 1–13.

У всенаправленной антенны излучение по горизонтали одинаково в любую сторону. Усиление у неё набирается только сжатием луча по вертикали: чем выше усиление, тем тоньше «блин» излучения и тем заметнее провал прямо под антенной. Отсюда правило: антенны с высоким усилением устанавливают выше, а в помещениях и для близко расположенных абонентов применяют модели с малым усилением.

С одним входом и вертикальной поляризацией антенна подходит для однопотоковой линии либо для одного тракта точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.

Тракт: КСВН не более 2 — отражается не более 11 % мощности; допустимая мощность 50 Вт; разъём 1×SMA. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

Конструкция: масса 0,02 кг.

Конструктивные особенности

Круговая диаграмма 360°Полоса 2400–2483 МГц, 3 дБи; в горизонтальной плоскости зона вокруг точки доступа покрывается равномерно.
Вертикальная поляризация1 порт, вилка SMA или SMA угловой.
Чистый трактКСВН не более 2.
Мощность и защитаДо 50 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот2400–2483 МГц
Коэффициент усиления, дБи3
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка SMA или SMA угловой
Масса антенны0,02 кг

Комплект поставки

Антенна KADAMM AOW24-3-2, монтажный комплект.

Где применяется

Всенаправленная антенна нужна, когда абоненты расположены со всех сторон — во дворе, на площади, в кемпинге, на складе, в цехе или на открытой территории предприятия; кроме того, её ставят на абонентском конце и вместо штатной антенны роутера.

Частоты антенны — Wi-Fi 2,4 ГГц, каналы 1–13; к ней подключают точки доступа и роутеры с таким же числом радиотрактов и тем же разъёмом.

Как подобрать под объект

Параметр выбораЧто учесть
ДиапазонАнтенна должна перекрывать полосы точки доступа: 2,4 ГГц.
ТипАбоненты со всех сторон — значит, всенаправленная; дальняя линия требует направленной антенны.
Разъём и кабельРазъём 1×SMA; кабель — как можно короче, особенно на 5 ГГц.

Сравнение с похожими антеннами KADAMM

ПараметрAOW24-3-2AR-24-2.5RAMS-24-2-2AMS-24-2-1APWD24BGT18AOW24-15
ФотоKADAMM AOW24-3-2KADAMM AR-24-2.5RKADAMM AMS-24-2-2KADAMM AMS-24-2-1KADAMM APWD24BGT18KADAMM AOW24-15
Диапазон частот2400–2483 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц
Поляризациявертикальнаялинейнаявертикальная—две линейные (V+H)вертикальная
Ширина ДН по уровню −3 дБ————18°360°
Коэффициент усиления3 дБи2,5 дБи2 дБи1–3 дБи19 дБи15 дБи
Электрический наклон————0°, фикс.—
Типвсенаправленная антенна Wi-Fiштыревая антенна на разъёмевыносная антеннавыносная антеннанаправленная антенна Wi-Fiвсенаправленная антенна Wi-Fi
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM AOW24-3-2 работает в полосах 2,4 ГГц, разъём — 1×SMA. Паспорт точки доступа подскажет её диапазоны: двухдиапазонное устройство требует двухдиапазонной антенны либо двух антенн — по одной на диапазон.

Сверьте разъёмы: у роутеров распространены «обратные» RP-SMA и RP-TNC, которые с обычными SMA и TNC не стыкуются; в таком случае ставят переходник или берут кабель с ответными разъёмами нужного типа.

Размер зоны определяется в первую очередь мощностью точки доступа, высотой установки, стенами и перекрытиями, а уже потом самой антенной. Антенна KADAMM AOW24-3-2 распределяет излучение по кругу, усиление 3 дБи; чем выше усиление, тем дальше по горизонтали, но тоньше луч по вертикали, и тем заметнее провал прямо под антенной.

Для помещений покрытие проверяют радиообследованием или расчётом по плану этажа; для открытых территорий — по высоте мачты и расположению абонентов.

Кабель делают как можно короче: на Wi-Fi потери в нём высокие и увеличиваются с частотой — на 5 ГГц заметно больше, чем на 2,4 ГГц. Всего несколько метров тонкого кабеля могут поглотить всё усиление антенны, так что длину снижения учитывают в энергетике линии.

Снаружи точку доступа выгоднее ставить на мачте рядом с антенной, подводя к ней Ethernet с PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.

Наружный монтаж возможен не во всех исполнениях; уточняйте у менеджера. После монтажа разъёмы закрывают самовулканизирующейся лентой или термоусадкой, кабель фиксируют от раскачивания ветром, а перед разъёмом оставляют петлю, по которой вода уходит вниз, мимо соединения.

Мачту с антенной заземляют, на вводе кабеля в здание устанавливают грозоразрядник. В помещениях и внутри корпусов приборов такие меры излишни: кабель достаточно проложить аккуратно, без резких изгибов и пережатий, а антенну на магнитном или клеевом основании установить на чистую ровную поверхность.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AOW24-3-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOW24-3-2 могут уточняться без уведомления.
