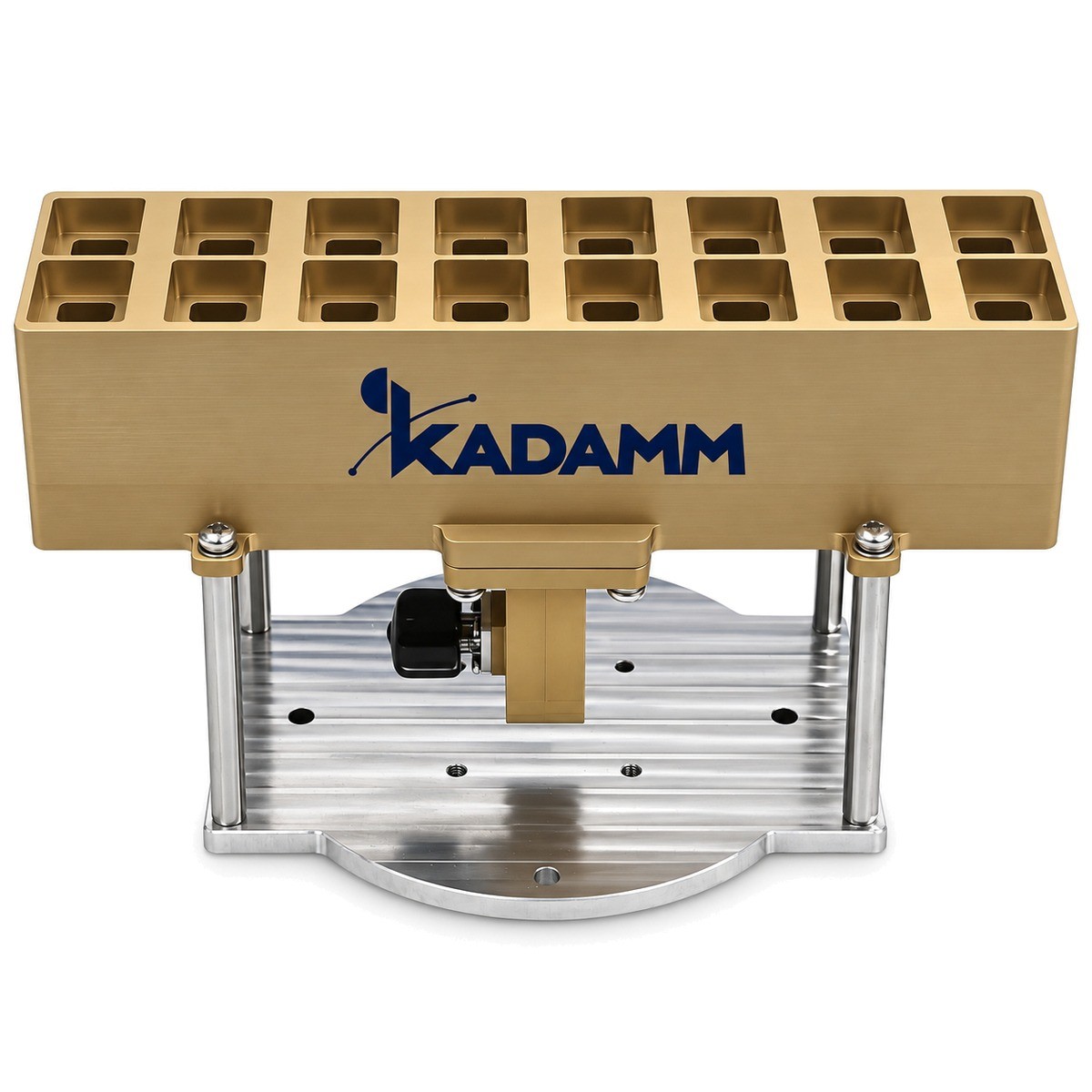

Волноводно-щелевые антенны и антенные решётки: 4 модели в диапазоне 8,6 – 12,75 ГГц. Щелевые антенны и антенные решётки на волноводе.
Серия KADAMM АЩ — 4 модели в диапазоне 8,6 – 12,75 ГГц, соединители SMA. Модели различаются: частоты, ку, мощн., габариты, КСВН (тип.).
Волноводно-щелевая антенна — отрезок волновода с прорезанными в стенке щелями: каждая щель излучает, а их расположение задаёт форму диаграммы направленности. Решётка из щелей даёт узкий луч и высокий коэффициент усиления при плоской и прочной конструкции без выступающих облучателей.
В серии KADAMM АЩ — 4 модели, диапазон 8,6 – 12,75 ГГц. Коэффициент усиления, поляризация, вход и габариты каждой модели — в таблице.
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Соединитель | Габариты, мм | КСВН (тип.) | Поляризация | Ширина луча (−3 дБ), ° | Материал |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АЩ-10700/12750-15 | 10,7-12,75 | 15 | 1400 | — | 138×32×33 | 1,6 | вертикальная | 90,9°@H, 9°@E | — |
| KADAMM АЩ-10700/12750-18 | 10,7-12,75 | 18 | 1400 | — | 138×34×40 | 1,5 | вертикальная | 45°@H, 9°@E | — |
| KADAMM АЩ-8600/9600-20 | 8,6-9,6 | более 20 | 50 | — | 205,7×77,7×48,8 | 1,5 | линейная | ≥20×7 | алюминий |
| KADAMM АЩ-9000/10000-22-SMA(р) | 9-10 | 22 | 10 (импульсная) | SMA (розетка) | 260×89×20 | 2 | линейная | плоскость E: 27,8 | алюминий |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM АЩ: коэффициент усиления, дБ — от 22 у KADAMM АЩ-9000/10000-22-SMA(р) до 15 у KADAMM АЩ-10700/12750-15; средняя мощность, Вт — от 1400 у KADAMM АЩ-10700/12750-15 до 10 (импульсная) у KADAMM АЩ-9000/10000-22-SMA(р); КСВН (тип.) — от 1,5 у KADAMM АЩ-10700/12750-18 до 2 у KADAMM АЩ-9000/10000-22-SMA(р).
Серия KADAMM АЩ (8,6 – 12,75 ГГц; диапазоны IEEE X): радиолокация; связь; измерения.
Комплект поставки модели серии KADAMM АЩ: антенна, паспорт изделия.
Серия KADAMM АЩ перекрывает 8,6 – 12,75 ГГц: KADAMM АЩ-10700/12750-18 — 10,7-12,75; KADAMM АЩ-10700/12750-15 — 10,7-12,75; KADAMM АЩ-8600/9600-20 — 8,6-9,6; KADAMM АЩ-9000/10000-22-SMA(р) — 9-10.
Соединители серии KADAMM АЩ — SMA; по моделям: KADAMM АЩ-9000/10000-22-SMA(р) — SMA (розетка).
При том же усилении щелевая решётка тоньше и легче рупора; рупор шире по полосе частот.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АЩ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АЩ могут уточняться без уведомления.
Поставляем Волноводно-щелевые антенны и антенные решётки KADAMM АЩ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Щелевая антенна излучает через прорезь в металлической стенке, а ряд таких щелей в волноводе образует плоскую антенную решётку с узким лучом. Разбираем принцип работы, схемы волноводно-щелевых решёток, отличие от…
