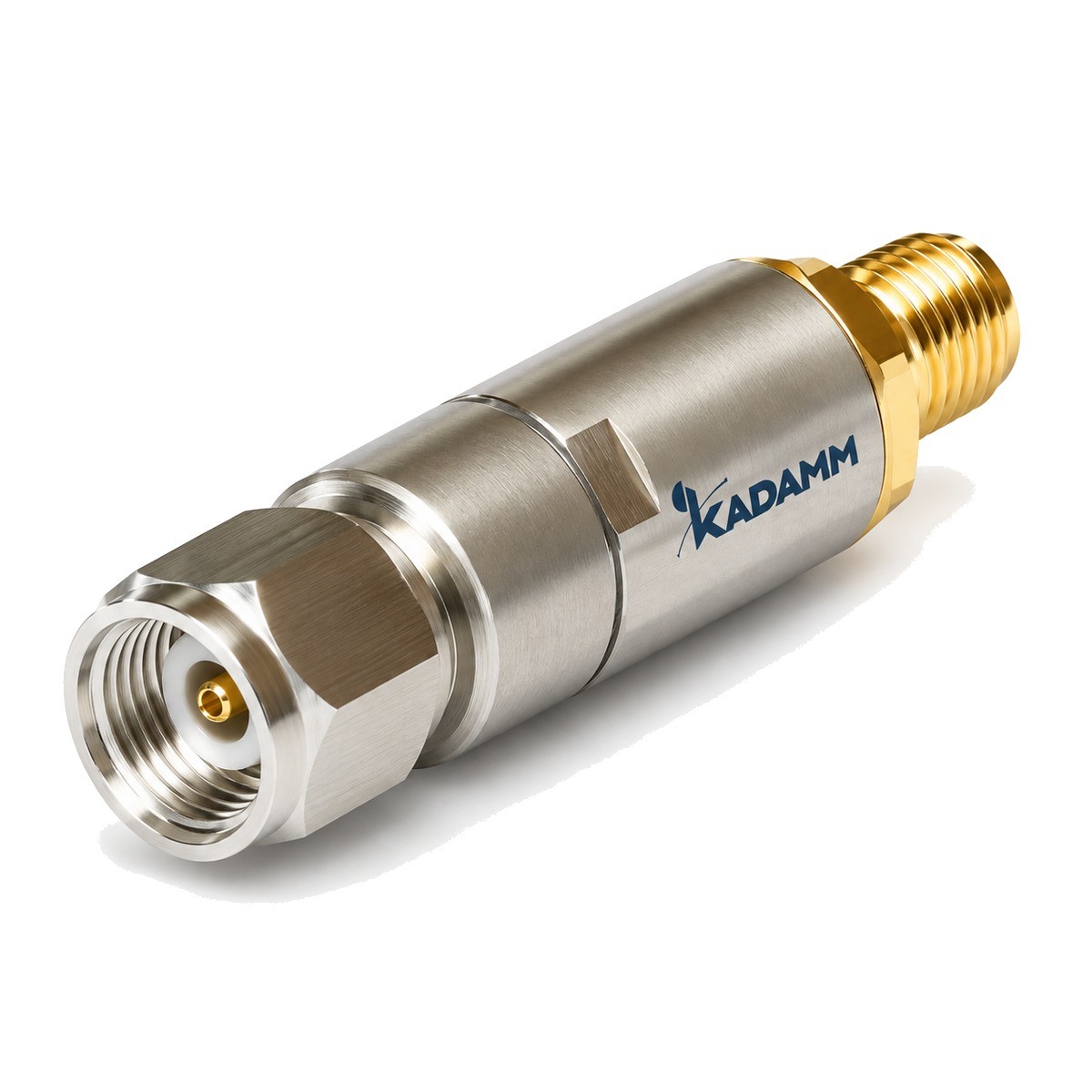

Детекторы СВЧ коаксиальные KADAMM ДТ

Детекторы СВЧ коаксиальные: 54 модели, диапазон до 44 ГГц. Преобразование мощности СВЧ-сигнала в постоянное напряжение.

KADAMM ДТ
до 44 ГГц
Диапазон частот
54
Моделей в серии
по таблице исполнений
Соединитель

Описание

Серия KADAMM ДТ — 54 модели в диапазоне до 44 ГГц. Модели различаются: частоты, КСВН, габариты, чувствительность, входной соединитель.

В серии KADAMM ДТ — 54 модели. Полярность выходного напряжения, чувствительность и КСВН — в таблице исполнений.

СВЧ-детектор преобразует мощность высокочастотного сигнала в постоянное или низкочастотное напряжение. По напряжению на выходе судят о мощности, наблюдают огибающую импульсов, строят петли автоматической регулировки уровня и скалярные измерители.

Модули формирования и преобразования сигналов СВЧ: генераторы и синтезаторы, умножители и делители частоты, смесители, детекторы, ограничители.

Детектор преобразует мощность СВЧ-сигнала в постоянное напряжение.

По таблице исполнений KADAMM ДТ: КСВН от 1,2 до 2,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Внутри — детекторный диод (обычно диод Шоттки), согласующая цепь на входе и фильтр нижних частот на выходе, отделяющий видеосигнал от СВЧ. Вход — СВЧ-соединитель, выход — низкочастотный соединитель. Полярность выходного напряжения задаётся включением диода.

При малых уровнях диод работает в квадратичной области: выходное напряжение пропорционально мощности на входе, и это соотношение называют чувствительностью. С ростом уровня детектор переходит в линейную область, где напряжение пропорционально амплитуде. Для точного измерения мощности работают в квадратичной области или калибруют характеристику.

Ключевые особенности

Диапазон до 44 ГГцСерия KADAMM ДТ перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
54 модели в серииРазличаются: частоты, КСВН, габариты, чувствительность, входной соединитель.
ДиапазонМодели перекрывают до 44 ГГц.

Серия в цифрах

ПараметрПо серии
Моделей в серии54
Диапазон частот сериидо 44 ГГц
КСВНпо таблице исполнений (вариантов: 7)
Габаритные размерыпо таблице исполнений (корпусов: 4)
Чувствительность, мВ/мВтпо таблице исполнений (вариантов: 8)
Входной соединительSMA (в); N (в); 2,92 мм (р); 2,92 мм (розетка); SMA (вилка); N (вилка)
Выходной соединительпо таблице исполнений (вариантов: 7)
Неравномерность АЧХ, ±дБ0,3; 0,5; 0,6; 1,5; 3,5; уточняйте у менеджера
Полярностьположительная; отрицательная; выходное напряжение убывает с ростом мощности (3,8 → 0,1 В); выходное напряжение убывает с ростом мощности (3,3 → 0,8 В)
Входная мощность, дБм0–23 дБм

Чем отличается от других исполнений

Волноводный детектор (серия ДТВ)Диод встроен в волноводную секцию; работает в диапазоне одного типоразмера волновода.
Измеритель мощности с термодатчикомТочнее измеряет среднюю мощность при любой форме сигнала, но медленнее и не показывает огибающую.
Смеситель (серия СМ)Переносит сигнал на промежуточную частоту с сохранением фазы; детектор выделяет только огибающую.

Исполнения серии

АртикулЧастоты, ГГцКСВНГабариты, ммЧувствительность, мВ/мВтВходной соединительВыходной соединительНеравномерность АЧХ, ±дБПолярностьВходная мощность, дБм
KADAMM ДТ-0/1000-P-N0–11,20—200N (вилка)BNC (розетка)0,5положительная—
KADAMM ДТ-10/12000-N-N0,01–121,8Ø20×67500N (в)N (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-NB0,01–121,8-500N (в)BNC (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-NS0,01–121,8-500N (в)SMA (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-S0,01–121,5Ø9,2×36500SMA (в)SMA (р)0,5отрицательная20
KADAMM ДТ-10/12000-N-SB0,01–121,5-500SMA (в)BNC (р)0,5отрицательная20
KADAMM ДТ-10/12000-P-N0,01–121,8Ø20×67500N (в)N (р)0,5положительная20
KADAMM ДТ-10/12000-P-NB0,01–121,8-500N (в)BNC (р)0,5положительная20
KADAMM ДТ-10/12000-P-NS0,01–121,8-500N (в)SMA (р)0,5положительная20
KADAMM ДТ-10/12000-P-S0,01–121,5Ø9,2×36500SMA (в)SMA (р)0,5положительная20
KADAMM ДТ-10/12000-P-SB0,01–121,5-500SMA (в)BNC (р)0,5положительная20
KADAMM ДТ-10/18000-N-N0,01–182,2Ø20×67500N (в)N (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-NB0,01–182,2-500N (в)BNC (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-NS0,01–182,2-500N (в)SMA (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-S0,01–181,8Ø9,2×36500SMA (в)SMA (р)0,6отрицательная20
KADAMM ДТ-10/18000-N-SB0,01–181,8-500SMA (в)BNC (р)0,6отрицательная20
KADAMM ДТ-10/18000-P-N0,01–182,2Ø20×67500N (в)N (р)0,6положительная20
KADAMM ДТ-10/18000-P-NB0,01–182,2-500N (в)BNC (р)0,6положительная20
KADAMM ДТ-10/18000-P-NS0,01–182,2-500N (в)SMA (р)0,6положительная20
KADAMM ДТ-10/18000-P-S0,01–181,8Ø9,2×36500SMA (в)SMA (р)0,6положительная20
KADAMM ДТ-10/18000-P-SB0,01–181,8-500SMA (в)BNC (р)0,6положительная20
KADAMM ДТ-10/26500-N-S0,01–26,52,2Ø9,2×36180SMA (в)SMA (р)1,5отрицательная20
KADAMM ДТ-10/26500-N-SB0,01–26,52,2-180SMA (в)BNC (р)1,5отрицательная20
KADAMM ДТ-10/26500-P-S0,01–26,52,2Ø9,2×36180SMA (в)SMA (р)1,5положительная20
KADAMM ДТ-10/26500-P-SB0,01–26,52,2-180SMA (в)BNC (р)1,5положительная20
KADAMM ДТ-10/4000-N-N0,01–41,2Ø20×67500N (в)N (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-NB0,01–41,2-500N (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-NS0,01–41,2-500N (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-S0,01–41,2Ø9,2×36500SMA (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/4000-N-SB0,01–41,2-500SMA (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/4000-P-N0,01–41,2Ø20×67500N (в)N (р)0,3положительная20
KADAMM ДТ-10/4000-P-NB0,01–41,2-500N (в)BNC (р)0,3положительная20
KADAMM ДТ-10/4000-P-NS0,01–41,2-500N (в)SMA (р)0,3положительная20
KADAMM ДТ-10/4000-P-S0,01–41,2Ø9,2×36500SMA (в)SMA (р)0,3положительная20
KADAMM ДТ-10/4000-P-SB0,01–41,2-500SMA (в)BNC (р)0,3положительная20
KADAMM ДТ-10/40000-N-K0,01–402,229,8×9,8×9,81502,92 мм (р)2,92 мм (р)3,5отрицательная20
KADAMM ДТ-10/40000-P-K0,01–402,229,8×9,8×9,81502,92 мм (р)2,92 мм (р)3,5положительная20
KADAMM ДТ-10/8000-N-N0,01–81,4Ø20×67500N (в)N (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-NB0,01–81,4-500N (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-NS0,01–81,4-500N (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-S0,01–81,4Ø9,2×36500SMA (в)SMA (р)0,3отрицательная20
KADAMM ДТ-10/8000-N-SB0,01–81,4-500SMA (в)BNC (р)0,3отрицательная20
KADAMM ДТ-10/8000-P-N0,01–81,4Ø20×67500N (в)N (р)0,3положительная20
KADAMM ДТ-10/8000-P-NB0,01–81,4-500N (в)BNC (р)0,3положительная20
KADAMM ДТ-10/8000-P-NS0,01–81,4-500N (в)SMA (р)0,3положительная20
KADAMM ДТ-10/8000-P-S0,01–81,4Ø9,2×36500SMA (в)SMA (р)0,3положительная20
KADAMM ДТ-10/8000-P-SB0,01–81,4-500SMA (в)BNC (р)0,3положительная20
KADAMM ДТ-100/12400-SMA(в)-BNC(р)0,1–12,4——более 80SMA (в)BNC (р)———
KADAMM ДТ-100/18000-SMA(в)-BNC(р)0,1–18——более 80SMA (в)BNC (р)———
KADAMM ДТ-100/3000-N(в)-BNC(р)0,1–3——более 150N (в)BNC (р)———
KADAMM ДТ-100/3000-SMA(в)-BNC(р)0,1–3——более 150SMA (в)BNC (р)———
KADAMM ДТ-500/43500-А-2,920,5–43,5уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера2,92 мм (розетка)уточняйте у менеджерауточняйте у менеджеравыходное напряжение убывает с ростом мощности (3,8 → 0,1 В)16
KADAMM ДТ-5000/44000-А-2,925–44уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера2,92 мм (розетка)уточняйте у менеджерауточняйте у менеджеравыходное напряжение убывает с ростом мощности (3,3 → 0,8 В)0
KADAMM ДТ-6000/18000-А-SMA6–181,5уточняйте у менеджера500 (0,5 мВ/мкВт), не менееSMA (вилка)SMA (розетка)уточняйте у менеджераположительная23

Предельные значения: КСВН — не более; входная мощность — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

KADAMM ДТ-…-А — активные детекторы с питанием 5,0 В / 12,0 мА: динамический диапазон -30–0 дБм.

KADAMM ДТ-…-А — активные детекторы с питанием 5,0 В / 3,0 мА: динамический диапазон -28–+16 дБм.

KADAMM ДТ-…-А-SMA — порог обнаружения −45 дБм, масса 9,92 г, корпус алюминий, золочение.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Входная мощность, мВтменее 20 — KADAMM ДТ-100/12400-SMA(в)-BNC(р), KADAMM ДТ-100/18000-SMA(в)-BNC(р), KADAMM ДТ-100/3000-N(в)-BNC(р), KADAMM ДТ-100/3000-SMA(в)-BNC(р)
Неравномерность, ±дБ/октава±1 — KADAMM ДТ-100/12400-SMA(в)-BNC(р), KADAMM ДТ-100/18000-SMA(в)-BNC(р), KADAMM ДТ-100/3000-N(в)-BNC(р), KADAMM ДТ-100/3000-SMA(в)-BNC(р)
Входная мощность, мВт, не более100 — KADAMM ДТ-0/1000-P-N
Тангенциальная чувствительность, дБм-40 — KADAMM ДТ-0/1000-P-N
Типдиод Шоттки без смещения — KADAMM ДТ-0/1000-P-N

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцПолоса, в которой нормированы чувствительность и неравномерность. В серии: 0–44 ГГц.
Чувствительность, мВ/мВтОтношение выходного напряжения к входной мощности в квадратичной области. В серии: по таблице исполнений (вариантов: 8).
Неравномерность АЧХ, ±дБИзменение чувствительности по частоте; при точных измерениях учитывается поправкой. В серии: 0,3; 0,5; 0,6; 1,5; 3,5; уточняйте у менеджера.
КСВНСогласование входа: влияет на точность измерения мощности. В серии: по таблице исполнений (вариантов: 7).
ПолярностьЗнак выходного напряжения — под вход вашей схемы. В серии: положительная; отрицательная; выходное напряжение убывает с ростом мощности (3,8 → 0,1 В); выходное напряжение убывает с ростом мощности (3,3 → 0,8 В).
Входная мощность, дБмПредельная входная мощность; превышение повреждает диод. В серии: 0–23 дБм.
Входной соединительСВЧ-соединитель входа. В серии: SMA (в); N (в); 2,92 мм (р); 2,92 мм (розетка); SMA (вилка); N (вилка).
Выходной соединительСоединитель видеовыхода. В серии: по таблице исполнений (вариантов: 7).
Габаритные размеры, ммРазмеры корпуса. В серии: по таблице исполнений (корпусов: 4).

Как подобрать

АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ДТ: КСВН — от 1,2 у KADAMM ДТ-10/4000-P-S до 2,2 у KADAMM ДТ-10/40000-N-K; входная мощность, дБм — от 23 у KADAMM ДТ-6000/18000-А-SMA до 0 у KADAMM ДТ-5000/44000-А-2,92.

  1. Диапазон частот — с перекрытием рабочих частот.
  2. Полярность — под вход осциллографа, АЦП или схемы регулировки.
  3. Чувствительность и неравномерность — по точности измерений.
  4. Предельная входная мощность — с запасом относительно возможных уровней.
  5. Соединители — под тракт и измерительную аппаратуру.

Монтаж и эксплуатация

Детектор подключают к согласованному тракту; на выходе используют нагрузку, рекомендованную для модели: от сопротивления нагрузки зависят чувствительность и быстродействие. Диод чувствителен к перегрузке и статическому разряду.

Применение

Гетеродины, измерительная аппаратура, радиолокация и связь.

Скалярные измеренияИзмерение АЧХ и потерь с генератором качающейся частоты.
Регулировка уровняДатчик в петлях автоматической регулировки мощности.
Контроль импульсовНаблюдение огибающей импульсных сигналов на осциллографе.
Контроль мощностиИндикация наличия и уровня сигнала в тракте.

Комплект поставки

Комплект поставки модели серии KADAMM ДТ: детектор, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Детекторы СВЧВсе модели раздела

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Область малых уровней, где выходное напряжение пропорционально входной мощности.

Схемы обработки рассчитаны на определённый знак напряжения.

В квадратичной области — да, детектор показывает среднюю мощность; при больших уровнях форма сигнала влияет на показания.

От неё зависят чувствительность и скорость отклика на изменения огибающей.

Серия KADAMM ДТ перекрывает до 44 ГГц: KADAMM ДТ-10/4000-P-S — 0,01–4; KADAMM ДТ-10/4000-N-S — 0,01–4; KADAMM ДТ-10/4000-P-SB — 0,01–4; KADAMM ДТ-10/4000-N-SB — 0,01–4; KADAMM ДТ-10/4000-P-N — 0,01–4; KADAMM ДТ-10/4000-N-N — 0,01–4; KADAMM ДТ-10/4000-P-NS — 0,01–4; KADAMM ДТ-10/4000-N-NS — 0,01–4; ещё 46 в таблице исполнений.
