Детектор СВЧ: как измерить уровень сигнала в тракте

Детектор превращает СВЧ-сигнал в постоянное напряжение, пропорциональное мощности: это самый простой способ контролировать уровень в тракте и смотреть огибающую импульса. Разбираем чувствительность и допустимую мощность, квадратичный участок характеристики, схемы включения с ответвителем и какие серии КАДАММ (KADAMM) есть для коаксиального и волноводного тракта.

Если коротко

Детектор меряет мощность, а не частоту — он покажет сумму всех составляющих.

Сигнал отбирают ответвителем: прямая подача мощности передатчика выводит диод из строя.

Квадратичный участок — только при малых уровнях, дальше нужна градуировка.

Для волноводного тракта есть отдельные исполнения с фланцем.

Детектор подключают через ответвитель: прямая подача мощности передатчика выводит его из строя.

Что делает детектор

Детектор преобразует СВЧ-сигнал в постоянное напряжение, пропорциональное его мощности. Это простейший способ измерить уровень в тракте или увидеть огибающую импульса: на выходе — милливольты, которые снимают обычным вольтметром, осциллографом или АЦП.

Детектор измеряет мощность, а не частоту: он не различает, на какой частоте пришёл сигнал. Если в тракте есть несколько составляющих, детектор покажет их суммарный уровень — для селективных измерений нужен приёмник или анализатор.

Что смотреть при подборе

Диапазон частот. Коаксиальные детекторы КАДАММ работают 10 МГц – 40 ГГц, волноводные — 33 – 110 ГГц.
Чувствительность в милливольтах на милливатт: она определяет, какой уровень вы сможете измерить на фоне шума измерительной цепи.
Допустимая входная мощность. Детектор — чувствительный прибор: превышение уровня выводит диод из строя. Мощный сигнал подают через аттенюатор или ответвитель.
Полярность выхода (положительная или отрицательная) — её учитывают при подключении к схеме обработки.
Тип тракта: коаксиальный или волноводный, а также тип соединителя и фланца.

Типовые схемы включения

Задача	Схема	Что ещё нужно
Контроль уровня передатчика	детектор на ответвлённом порту направленного ответвителя	KADAMM ОН и KADAMM ДТ
Огибающая импульса в радиолокации	детектор после ответвителя, выход на осциллограф	KADAMM ДТ
Измерение в волноводном тракте	волноводный детектор в разрыв или на ответвитель	KADAMM ДТВ
Проверка наличия сигнала на стенде	детектор на выходе тракта, нагрузка на свободном порту	KADAMM НК

Детектор имеет квадратичный участок характеристики только при малых уровнях: выше него зависимость выходного напряжения от мощности перестаёт быть квадратичной, и пересчёт в милливатты по простой формуле даёт ошибку.

Серии КАДАММ

Коаксиальные детекторы — в разделе детекторы СВЧ, волноводные — в разделе волноводные детекторы.

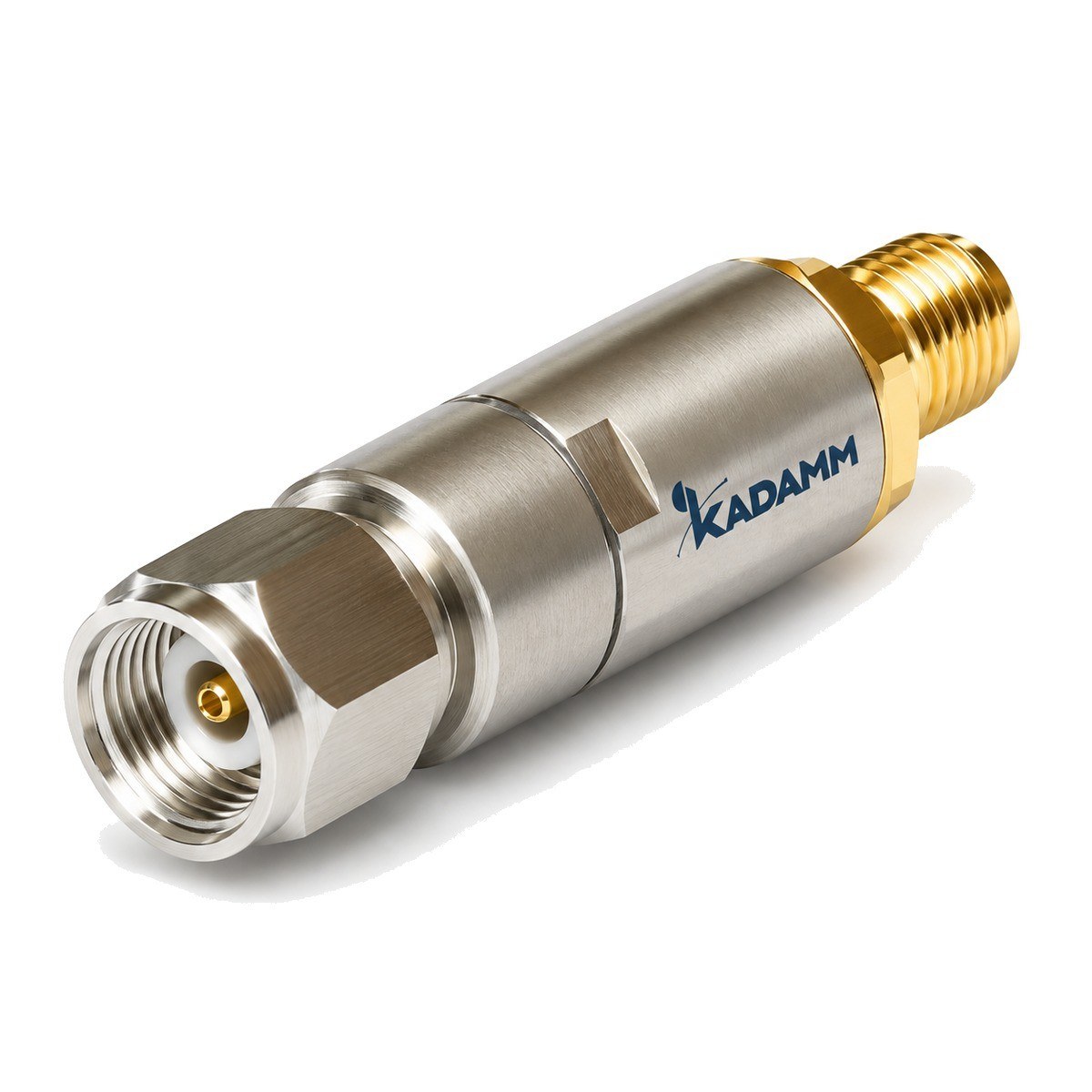

KADAMM ДТ

Детекторы СВЧ коаксиальные

Коаксиальные детекторы, 10 МГц – 40 ГГц, 46 моделей

Открыть карточку

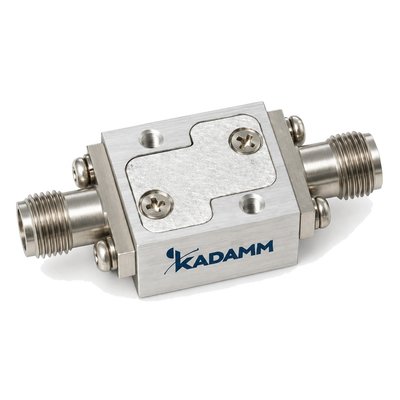

KADAMM ДТВ

Детекторы СВЧ волноводные

Волноводные детекторы, 33 – 110 ГГц, 5 моделей

Открыть карточку

KADAMM ОН

Направленные ответвители однонаправленные

Ответвители для отбора сигнала, 0,009 МГц – 86 ГГц

Открыть карточку

Частые вопросы

Детектор даёт напряжение, пропорциональное мощности, но без калиброванной шкалы и температурной компенсации. Измеритель мощности — законченный прибор с калибровкой; детектор дешевле и быстрее, его ставят в схемах контроля и в трактах с импульсным сигналом.

Нет. Допустимый уровень указан в таблице исполнений; обычно это милливатты. Сигнал отбирают ответвителем и при необходимости дополнительно ослабляют аттенюатором.

Диапазон малых мощностей, где выходное напряжение пропорционально мощности сигнала. Выше него характеристика переходит в линейную по напряжению, и пересчёт нужно вести по градуировке конкретной модели.

У проходного детектора — да: свободный выход тракта закрывают согласованной нагрузкой, иначе отражение исказит показания.

Та, что удобна схеме обработки. Оба варианта равноценны по характеристикам; полярность указана в таблице исполнений.
