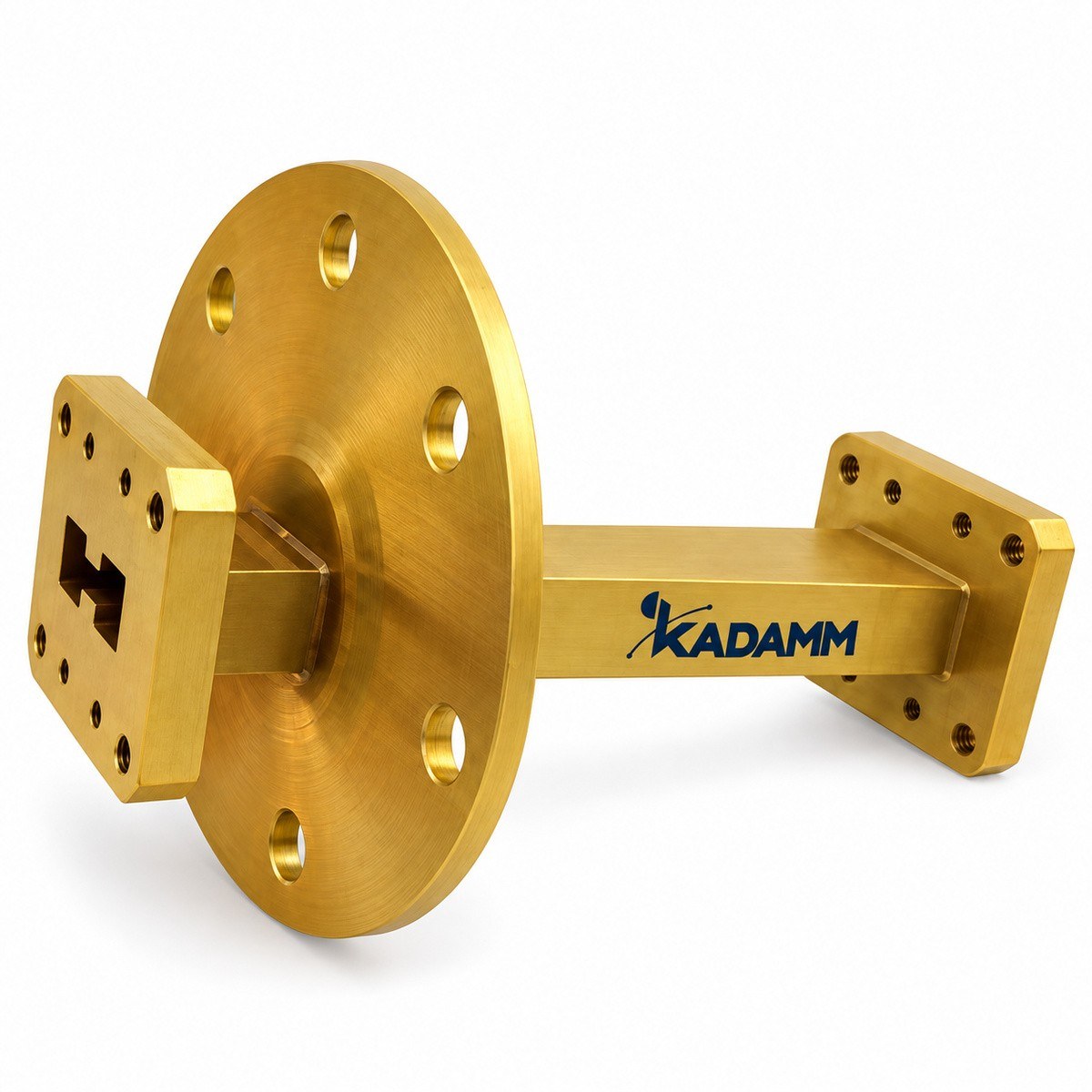

Гермовводы СВЧ для Н-образных волноводов KADAMM ГВ-Н

Серия KADAMM ГВ-Н — 13 моделей в диапазоне 840 МГц – 40 ГГц. Модели различаются: частоты, волновод, длина.

Гермоввод (проходная секция) проводит волноводный тракт через стенку корпуса или переборку, сохраняя герметичность. Исполнения для Н-образных волноводов — для широкополосных трактов.

В серии KADAMM ГВ-Н — 13 моделей; типоразмер волновода, диапазон, КСВН и длина — в таблице. Материал, покрытие и допустимое давление уточняйте у менеджера.

Гермоввод для двухгребневого волновода разделяет газовые объёмы тракта — секцию под наддувом и негерметичную часть или герметичный корпус и наружный тракт — и при этом пропускает СВЧ-волну в широком диапазоне Н-образного сечения.

Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку: прокладки и шайбы фланцев, гермовводы, стойки и подвесы, настроечные винты.

Гермоввод пропускает СВЧ-энергию через герметичную стенку и удерживает избыточное давление в тракте.

Между фланцами закреплено диэлектрическое окно, форма которого повторяет сечение с гребнями. Окно уплотнено в корпусе и держит перепад давления; согласующие элементы компенсируют его отражение.

Окно — неоднородность, которая отражает волну; в узком диапазоне его согласуют толщиной, а в широком — дополнительными согласующими элементами. Поле двухгребневого волновода сосредоточено между гребнями, поэтому свойства окна в этой области определяют КСВН и потери.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выберите типоразмер Н-образного волновода; длину и материал — по таблице и у менеджера.

1. Типоразмер — по тракту.
2. Перепад давления — по системе; уточняйте у менеджера.
3. КСВН и потери — по допустимым потерям тракта.

Гермоввод ставят на границе герметичного объёма без перекоса фланцев; окно берегут от ударов.

Наружные тракты и тракты под избыточным давлением, сборка и настройка волноводных узлов.

Комплект поставки модели серии KADAMM ГВ-Н: изделие в упаковке, паспорт изделия.
