Фидерный кабель Kadamm HCA78-50PE с гофрированными медными проводниками и воздушным (PE-лентой) диэлектриком. Волновое сопротивление 50 Ом, до 3 ГГц, средняя мощность до 73 кВт на 0,5 МГц.

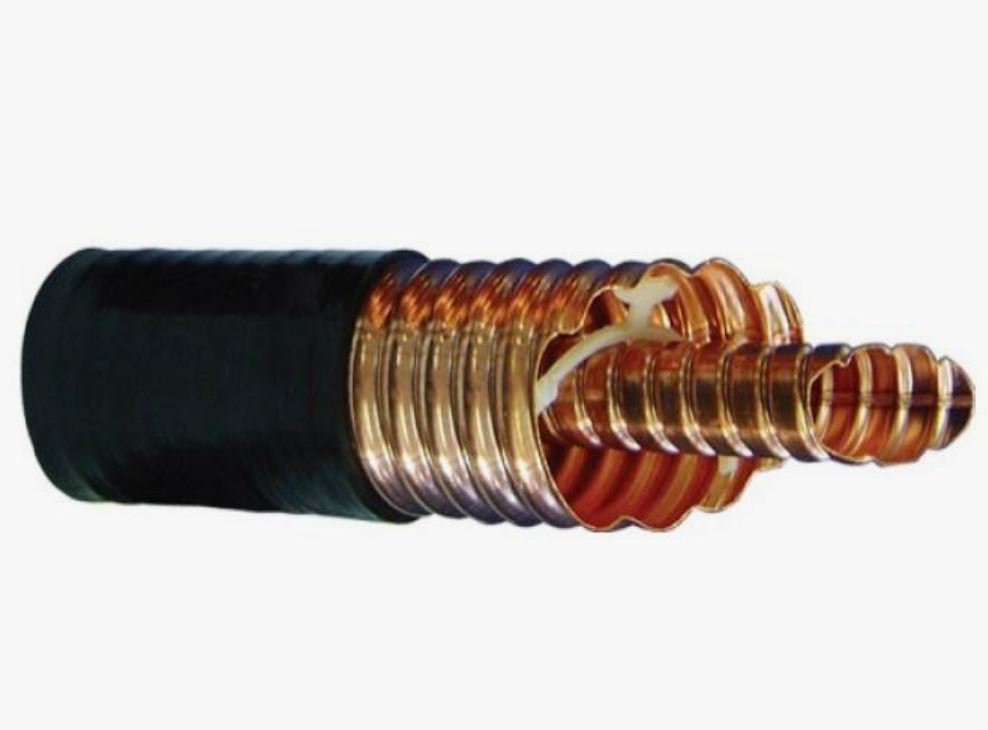

Kadamm HCA78-50PE — жёсткий фидерный кабель 7/8″ с гофрированным медным внутренним и внешним проводником. Диэлектрик — PE-лента воздушного исполнения, скорость распространения 93 %. Применяется в наземном радиовещании (AM, FM, ТВ), телекоммуникациях, спутниковых станциях и РЛС.
Диаметры мм по даташиту
| Слой | Материал | ∅ мм |
|---|---|---|
| Оболочка | Светостойкий PE | 29.0 |
| Внешний провод. | Гофр. медь | 25.4 |
| Диэлектрик | PE-лента (воздух) | 20.8 |
| Внутр. провод. | Гофр. медь | 9.2 |
Затухание (дБ/100 м) и средняя мощность (кВт)
КСВ по диапазонам
Сравнение кабелей серии Kadamm HCA/RFC
Внешний диаметр
Пиковая мощность
Затухание @ 100 МГц
RFC158-50 — пенный PE (синий), HCA — воздушный диэлектрик (коричнево-красный)
| Электрические характеристики | |
|---|---|
| Волновое сопротивление | 50 Ом ±0,5 Ом |
| Скорость распространения | 93 % |
| Макс. рабочая частота | 3,00 ГГц |
| Частота среза | 6,00 ГГц |
| Пиковая мощность | 73 кВт |
| Пробивное напряжение DC | 2,7 кВ |
| Ёмкость | 71 пФ/м |
| Конструктив | |
|---|---|
| Внутренний проводник | Гофрированная медная труба, ∅ 9,2 мм |
| Диэлектрик | PE-лента (воздух), ∅ 20,8 мм |
| Внешний проводник | Гофрированная медная труба, ∅ 25,4 мм |
| Оболочка | Светостойкий PE, ∅ 29,0 мм |
| Вес | 860 кг/км |
| Механика и климат | |
|---|---|
| Мин. радиус изгиба (однократный) | 90 мм |
| Мин. радиус изгиба (многократный) | 250 мм |
| Темп. монтажа | −40...+60°C |
| Темп. эксплуатации | −55...+85°C |
| Степень защиты | IP67 |
Гарантия
3 года от производителя
При соблюдении условий эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Kadamm HCA78-50
Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка
Поставляем Kadamm Кабель коаксиальный HCA78-50 — 7/8" воздушный диэлектрик под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
