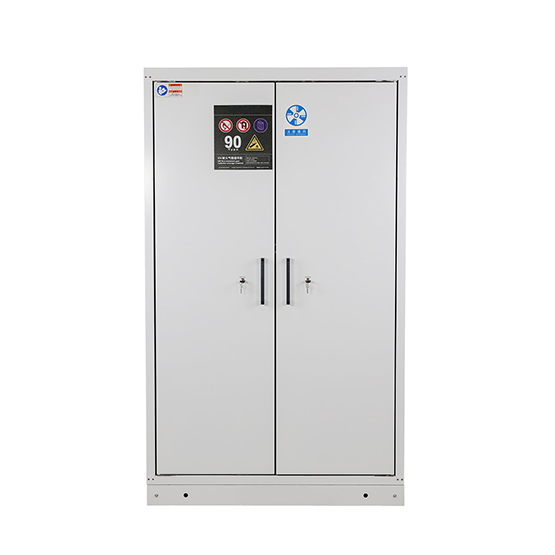

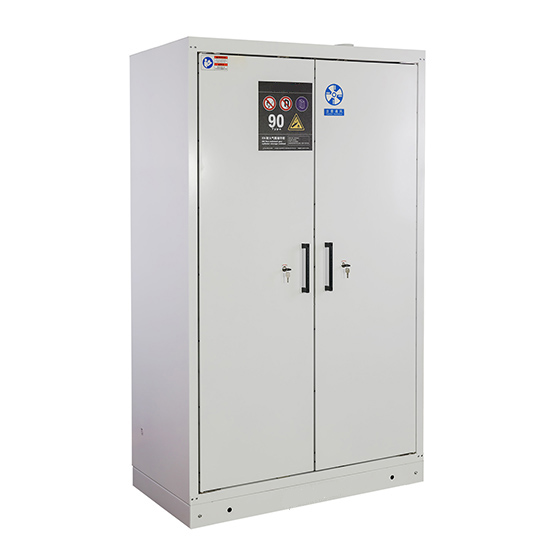

KADAMM ШГБ-90-3 — огнестойкий шкаф для трёх баллонов, 90 минут

KADAMM ШГБ-90-3 — стальной шкаф для хранения трёх баллонов с огнестойкостью 90 минут. Задача такого шкафа не только запереть баллоны, но и выиграть время: при пожаре в помещении содержимое шкафа не должно нагреться до срабатывания предохранительного клапана или разрыва баллона, пока идёт эвакуация и тушение.

Конструкция сертифицирована по EN 14470-2 — это часть стандарта, которая касается именно шкафов для газовых баллонов. Индекс 90 означает, что при испытании по этой методике температура внутри шкафа не превысила установленный предел в течение 90 минут.

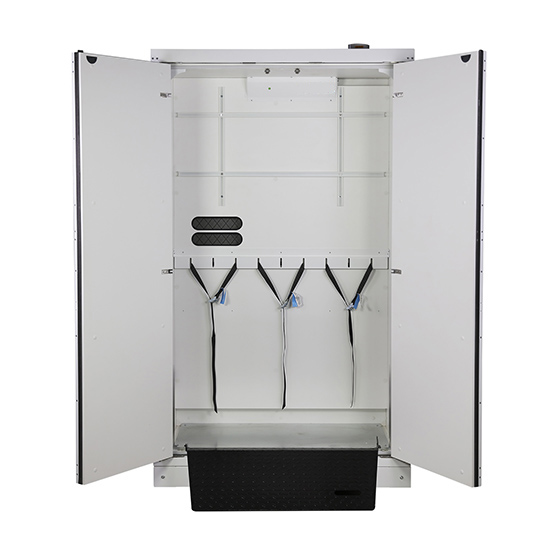

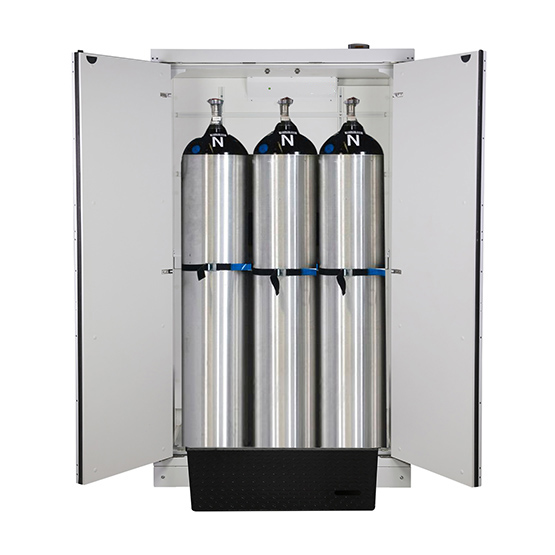

Внутрь баллоны закатывают по противоскользящему пандусу, он входит в комплект. Внутри предусмотрено крепление баллонов от опрокидывания — для газовых баллонов это обязательное условие хранения.

Шкаф для газовых баллонов работает только с подключённой вытяжкой: утечка газа внутри закрытого объёма недопустима. Патрубок вытяжки Ø 100 мм выведен на корпус, подключается к вытяжной системе.

Штатный режим для этой модели — 8 м³/ч, что соответствует десятикратному обмену объёма шкафа в час. Для режима с повышенным разбавлением при утечке (стодвадцатикратный обмен) потребуется 93 м³/ч. Эти две цифры и нужно закладывать проектировщику вентиляции.

Требования к хранению газовых баллонов в России задают Федеральные нормы и правила в области промышленной безопасности при работе с оборудованием под избыточным давлением. Ключевое: баллоны хранят в вертикальном положении с фиксацией от падения, отдельно от горючих материалов, в местах с вентиляцией и без прямого нагрева.

Прямого российского стандарта на конструкцию шкафа нет, поэтому в проектах ссылаются на EN 14470-2 как на методику подтверждения огнестойкости. Общие требования безопасности производственных процессов — ГОСТ 12.3.002-2014. Продукция имеет сертификацию ТР ТС.
