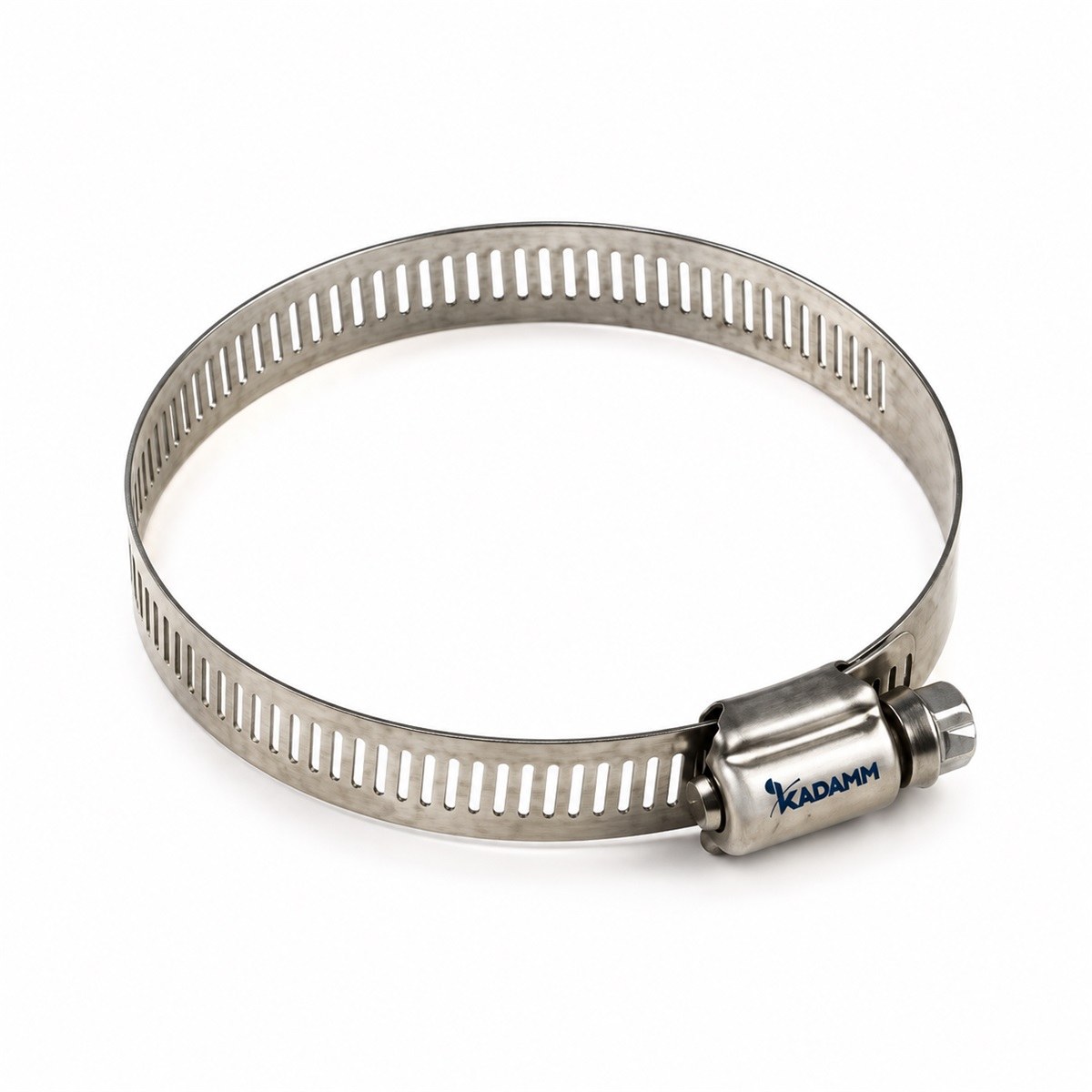

KADAMM АДТ — ленточные адаптеры для крепления держателей фидера, кабельных блоков и зажимов к трубостойкам, мачтам и опорам круглого сечения без сверления: трубы Ø25–406 мм. Материал — нержавеющая сталь AISI 304 / нержавеющая сталь AISI 316 (по исполнению). Исполнений в серии — 18.
Адаптер охватывает трубу стальной лентой и стягивается винтом; на корпусе адаптера — резьбовое отверстие или паз под шпильку держателя. Опору не сверлят и не сваривают, положение узла на трубе меняется при перекладке трассы.
Исполнения серии KADAMM АДТ различаются диапазоном диаметров трубы и шириной ленты — подбирайте по наружному диаметру опоры.
Материал — нержавеющая сталь AISI 304 / нержавеющая сталь AISI 316 (по исполнению). Стойкость к соляному туману — ASTM B117, 720 ч / ASTM B117, 72 ч (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Момент затяжки | 4,0-5,1 Н·м |
| Разрушающий момент, не менее | 6,8 Н·м |
| Тип винта | с внутренним шестигранником / шестигранная головка со шлицем (по исполнению) |
Размеры
| Параметр | Значение |
|---|---|
| Головка винта под ключ | 7 мм / 7,9 мм / 7,9мм (по исполнению) |
| Артикул | Исполнение | Диаметр трубы | Ширина ленты | Толщина ленты | Материал | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM АДТ-25-51 | Адаптер ленточный на трубу 25–51 мм, нержавеющая сталь | 25-51 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,26 |
| KADAMM АДТ-25-51Р2 | Адаптер ленточный на трубу 25–51 мм, нержавеющая сталь AISI 304 | 25-51 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,24 |
| KADAMM АДТ-30-300П | Адаптер ленточный на трубу 30–300 мм, нержавеющая сталь AISI 304, пассивированная | 30-300 мм | 12,0 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,048 |
| KADAMM АДТ-38-114 | Адаптер ленточный на трубу 38–114 мм, нержавеющая сталь AISI 304 | 38-114 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,037 |
| KADAMM АДТ-51-76 | Адаптер ленточный на трубу 51–76 мм, нержавеющая сталь | 51-76 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,29 |
| KADAMM АДТ-60-300Ч-316 | Адаптер ленточный на трубу 60–300 мм, с червячным замком, нержавеющая сталь AISI 316 | 60-300 мм | 18,0 мм | 0,9 мм | нержавеющая сталь AISI 316 | 0,158 |
| KADAMM АДТ-76-102 | Адаптер ленточный на трубу 76–102 мм, нержавеющая сталь | 76-102 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,40 |
| KADAMM АДТ-76-102П | Адаптер ленточный на трубу 76–102 мм, нержавеющая сталь, пассивированная | 76-102 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,40 |
| KADAMM АДТ-76-127 | Адаптер ленточный на трубу 76–127 мм, нержавеющая сталь | 76-127 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,43 |
| KADAMM АДТ-91-114 | Адаптер ленточный на трубу 91–114 мм, нержавеющая сталь | 91-114 мм | 12 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,28 |
| KADAMM АДТ-102-127 | Адаптер ленточный на трубу 102–127 мм, нержавеющая сталь | 102-127 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,43 |
| KADAMM АДТ-104-138 | Адаптер ленточный на трубу 104–138 мм, нержавеющая сталь | 104-138мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,42 |
| KADAMM АДТ-105-178П | Адаптер ленточный на трубу 105–178 мм, нержавеющая сталь, пассивированная | 105-178 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,49 |
| KADAMM АДТ-127-152 | Адаптер ленточный на трубу 127–152 мм, нержавеющая сталь | 127-152 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,44 |
| KADAMM АДТ-152-254 | Адаптер ленточный на трубу 152–254 мм, нержавеющая сталь | 152-254 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,56 |
| KADAMM АДТ-152-254Р2 | Адаптер ленточный на трубу 152–254 мм, нержавеющая сталь AISI 304 | 152-254 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,056 |
| KADAMM АДТ-250-350 | Адаптер ленточный на трубу 250–350 мм, нержавеющая сталь | 250-350 мм | 12 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,058 |
| KADAMM АДТ-254-406 | Адаптер ленточный на трубу 254–406 мм, нержавеющая сталь | 254-406 мм | 12,5 мм | 0,6 мм | нержавеющая сталь AISI 304 | 0,99 |
KADAMM АДТ применяют для крепления держателей фидера и кабелей к трубостойкам антенн, мачтам, водосточным и опорным трубам при монтаже базовых станций сотовой связи, радиорелейных и транкинговых систем.
Адаптер в сборе (лента, корпус, стяжной винт); паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Измерьте наружный диаметр трубы: он должен входить в диапазон исполнения из таблицы. Для одного держателя на трубе обычно ставят один адаптер.
Лента и корпус — нержавеющая сталь AISI 304 / нержавеющая сталь AISI 316 (по исполнению).
Гарантия на KADAMM АДТ — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Адаптеры ленточные на трубу KADAMM АДТ — трубы Ø25–406 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
