Цену и сроки подтвердит менеджер.
Распределённая система малых сот для зданий: блок BBU, блоки расширения EU и радиоточки pRU 2×250 / 500 мВт, 2T2R или 4T4R, полоса до 200 МГц, до 8 радиоточек на EU и до 64 на станцию, покрытие более 10 000 м² на площадку.

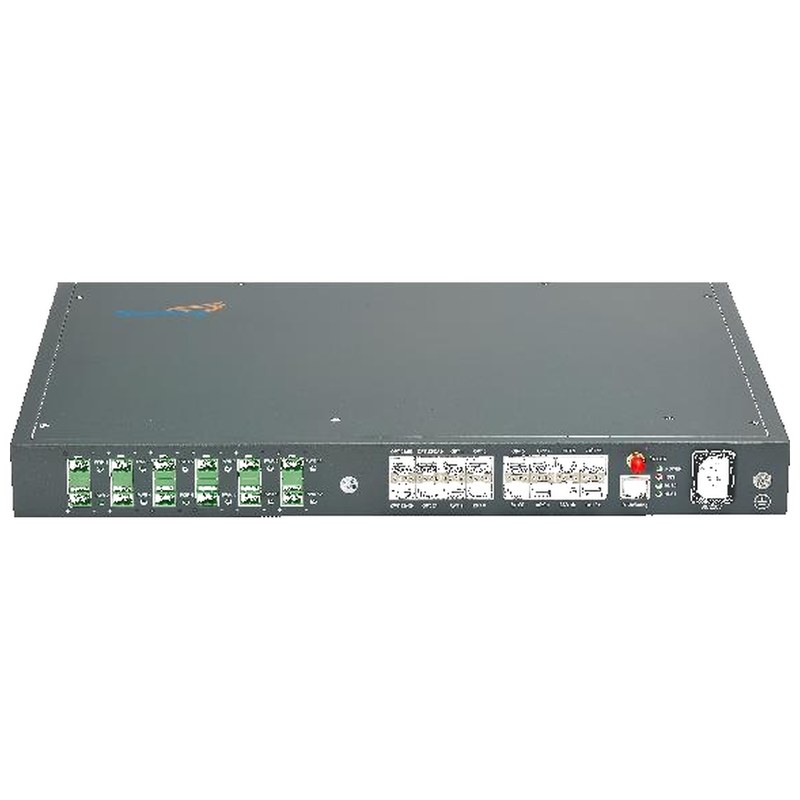

KADAMM SC-X5 — расширяемая система малых сот.
Расширяемая система малых сот строится из блока обработки и радиоблоков (или главного и выносных блоков), связанных оптикой или кабелем. Такая архитектура позволяет ставить радиочасть ближе к антеннам, а обработку и управление — в аппаратной.
Параметры системы: стандарты 4G + 5G.
Исполнение и обслуживание: питание −48 В DC; ≤250 / 300 Вт.
| Параметр | Значение |
|---|---|
| Стандарты | 3GPP R15 / R16, NR и LTE (двойное подключение LTE + NR) |
| Ёмкость BBU | 2T2R / 4×2T2R; до 6 сот NR + 3 сот LTE |
| Питание BBU | −48 В DC; ≤250 / 300 Вт |
| EU: порты радиоточек | 8, каскадирование до 2 уровней |
| EU: интерфейс | 10G SFP+ |
| EU: питание | 220 В AC; ≤55 Вт без нагрузки / ≤475 Вт при полной нагрузке |
| pRU: мощность | 2×250 / 500 мВт (есть исполнения 2 Вт и 5 Вт) |
| pRU: полоса | 20 / 100 / 200 МГц |
| pRU: питание | по композитному кабелю; ≤30 Вт (один стандарт) / ≤35 Вт (два) |
| pRU: антенна | встроенная или внешняя |
| Радиоточек на станцию | до 64 |
| Покрытие площадки | более 10 000 м² |
| Параметр | Значение |
|---|---|
| BBU | сервер 19″, 1U |
| Соединения | BBU–EU — оптика; EU–pRU — оптоэлектрический композитный кабель |
Частные и корпоративные сети, покрытие предприятий, складов, кампусов и транспортных объектов, расширение покрытия операторов в зданиях и на удалённых площадках.
Проект системы делают под объект — по планам и требованиям к ёмкости определяют число радиоблоков и антенн, их размещение и транспортную сеть.
Стандарты и диапазоны. Под ту сеть, к которой подключаются абоненты.
Ёмкость. По числу пользователей и трафику.
Транспорт. Оптическую или кабельную линию выбирают по расстояниям на объекте.
BBU, блоки EU и радиоточки pRU в количестве под проект. Полосы, выходную мощность и комплектацию подбирают под объект и сеть оператора — уточняйте у менеджера.

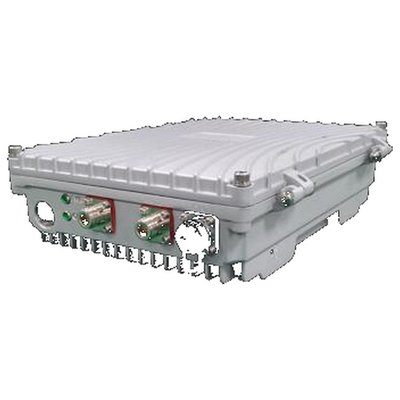

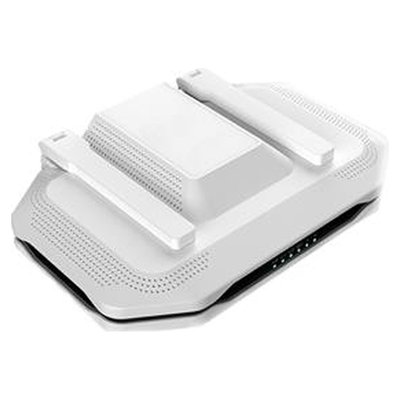

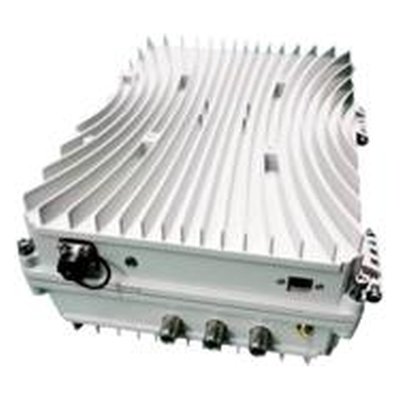

| Параметр | SC-X5 | SC-F5 | SC-L | DAS-RF5 | DAS-FS5 | DAS-5M | REP-DF4 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | — | — | — | B3 + n78 / n41 | — | 3500 TDD МГц | — |
| Тип | малые соты 4G/5G, до 64 pRU | фемтосота 5G, 10–20 мВт | малая сота LTE FDD, MIMO 2×2 | оптическая DAS RoF, до 128 RU | перенос частоты DAS под 5G | распределённая система 5G MIMO | цифровой оптический репитер, до 4 диапазонов |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Это блок обработки или главный блок, соединённые с ним оптической или кабельной линией радиоблоки (выносные блоки), антенны и система управления. Состав конкретной конфигурации и число блоков приведены в таблицах характеристик. Начать можно с нескольких радиоблоков и добавлять их по мере роста нагрузки.
Систему для объекта собирают из этих модулей; число радиоблоков, их места и схему соединения задаёт проект. Модули одной системы совместимы между собой, и её можно расширять по мере роста покрытия.
Система подключается к ядру сети оператора или к собственному ядру частной сети по транспортной линии; параметры интерфейсов и протоколов уточняют под конкретную сеть. Для работы на частотах оператора нужно его согласование. Для частных сетей используют выделенные полосы частот и собственное ядро сети.
В частных сетях частоты и порядок их использования задают разрешения владельца сети. Схему подключения и перечень документов подготовим вместе с проектом. С операторами параметры подключения согласуют заранее — до заказа оборудования.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Под проект исполнение подбираем по частотам, типу разъёма, способу крепления и условиям эксплуатации — пришлите эти данные, и мы выберем модель и проверим её совместимость с вашим оборудованием.
Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. К антенне можно сразу заказать кабельные сборки и крепёж для вашего объекта.
Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
Артикул для заказа — KADAMM SC-X5, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM SC-X5 могут уточняться без уведомления.
Поставляем KADAMM SC-X5 — расширяемая система малых сот 4G/5G: BBU + блоки расширения EU + радиоточки pRU, до 64 точек на станцию под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
