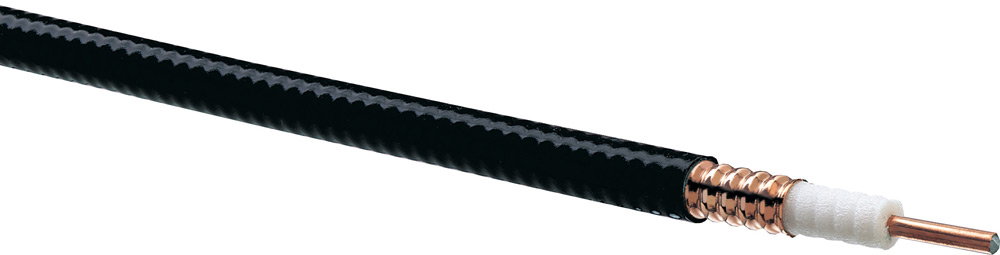

ACOME HPL50-1/2 коаксиальный кабель 50 Ом 1/2" - Сверх гибкий коаксиальный кабель ACOME (производство - Франция), серии HYPERCELL®, огнестойкая изоляция (Fire resistant Low smoke Zero Halogen Jacket), размером 1/2", диаметром 13,4 мм с внешним проводником из гофрированной меди, центральным проводником из алюминия покрытого медью, физически вспененный полиэтилен (PEEG). Технология трехслойного полиэтилена, когда одним слоем покрывается внутренний проводник, далее наносится диэлектрик с добавлением газа для вспенивания, а третий слой полиэтилена предотвращает расширение пены, дает снижение затухания при работе на высоких частотах, повышение гибкости кабелей и снижение их веса. Высокая степень контроля электрических и геометрических параметров при производстве обусловливает надежность. Внешняя оболочка изготовлена (для M2830) из нераспространяющего горение, безгалогенного пластиката (LSOH). Диапазон рабочих температур: -40 +85 °C. Коаксиальный кабель Acome HPL 50-1/2 обеспечивает устойчивость к помехам, а затухание сигнала в нем выражено в значительно меньшей степени, чем у кабеля с витой парой. Полностью совместим с разъемами и аксессуарами RFS.
Механические характеристики:
|
Минимальный радиус изгиба
|
25 мм
|
|
Вес
|
198 кг/км
|
Конструкция:
|
Элемент
|
Материал
|
Диам. мм
|
|
Внутренний проводник
|
Омедненный алюминий CCA
|
3.6
|
|
Диэлектрик
|
Вспененый полиэтилен FPE
|
9.0
|
|
Наружный проводник
|
Гофрированная медная труба
|
12.1
|
|
Стандартная оболочка
|
Черный полиэтилен
|
13,4
|
Температурный диапазон:
| Установки |
-25°C ... +60°C
|
| Эксплуатации |
-40°C ... +85°C
|
Электрические характеристики:
| Граничная частота |
10 ГГц
|
| Скорость распространения сигнала |
85 %
|
| Выдерживаемое напряжение (пост. ток) |
2600 В
|
| Пиковая мощность |
16 кВт
|
| Сопротивление постоянному току | |
|
Внутренний проводник ом/км
|
2,9
|
|
Наружный проводник ом/км
|
3,67
|
| Емкость |
78 пФ/м
|
| Уровень экранирования |
> 120 dB
|
|
Частота МГц |
Затухание dB/100 м |
|
30
|
1,77
|
|
80
|
2,92
|
|
150
|
4,03
|
|
450
|
7,15
|
|
824
|
9,86
|
|
900
|
10,34
|
|
960
|
10,71
|
|
1000
|
10,95
|
|
1500
|
13,65
|
|
1700
|
14,62
|
|
1800
|
15,09
|
|
1900
|
15,55
|
|
2000
|
16,00
|
|
2200
|
16,87
|
|
2300
|
17,29
|
| 2400 | 17,71 |
| 2500 | 18,12 |
| 3000 | 20,12 |
| 3300 | 21,20 |
| 3400 | 21,56 |
| 3500 | 21,92 |
| 3600 | 22,28 |
| 3800 | 22,98 |
Характеристики:
Поставляем Коаксиальный кабель Acome HPL50-1/2 (Аком) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
