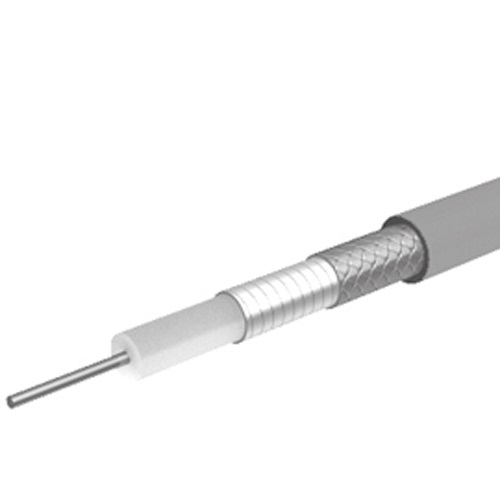

Коаксиальный кабель Huber+Suhner MULTIFLEX 141

Производитель
Huber-Suhner

Цена по запросу

RUB
Есть в наличии

Доставка

Звоните: 8 (800) 505 92 60
8 (495) 109 02 08
Пишите: sales@bbrc.ru
Оплата

Доставка по всей России и СНГ

Гарантия качества
Бесплатное составление ТЗ
Официальная гарантия
yandex_market

Описание Товара

  Коаксиальный кабель Huber+Suhner MULTIFLEX 141

Название модели:

MULTIFLEX 141

Применение:

Радиочастотные системы с импедансом 50 Ом.

  Конструкция и характеристики

Конструктивные материалы:
Внешняя оболочка Фторированный этиленпропилен
Экран Фольга из посеребренной меди
Оплетка Луженая медь
Диэлектрик Политетрафторэтилен
Внутренний проводник Посеребренная медная проволока
Цвет оболочки Серый
Размеры:
Вес 0,045 кг/м
Диаметр диэлектрика 2,93 мм
Диаметр оболочки 4,14 мм
Диаметр  внутреннего проводника 0,92 мм
Диаметр  экрана 3,21 мм
Диаметр  оплетки 3,53 мм
Электрические характеристики:
Сопротивление кабеля 50 ±2 Ом
Емкость 95 пФ/м
Тестовое напряжение 3800 В
Максимальная рабочая частота 33 ГГц
Скорость 70,6%
Параметры окружающей среды:
Температура монтажа  -20….+60 °С
Рабочая температура  -65….+165 °С
Механические характеристики:
Гибкость Повышенная
Минимальный радиус изгиба (многократный изгиб) 40 мм
Минимальный радиус изгиба (однократный изгиб) 10 мм
Огнестойкость IEC 60332-1, UL 1581 § 1080 (VW-1)



  Показатели затухания

 Коаксиальный кабель Huber+Suhner MULTIFLEX 141_затухание


  Соответствие стандартам

REACH 2006/1907/EC

Соответствует

ELV 2000/53/EC

Соответствует

RoHS 2011/65/EU

Соответствует

WEEE 2002/96/EC

Не нуждается в специальной маркировке



Тэги: multiflex 141

Производитель
Huber-Suhner
Волновое сопротивление
50Ω
Диапазон частот
18 ГГц
Погоная ёмкость
95 пФ/м
Скорость распространения сигнала
0,71
Время задержки
4,7 нсек/м
Номинальное ослабление, коэф.
a = 0,37320, b = 0,02790
Максимальное ослабление
a = 0,41052, b = 0,03069
Максимальное рабочее напряжение
1,9 кВ
Мин. эффективность экранирования до 18 ГГц
90 дВ
Температурный диапазон
-65 ... +165°C
Вес
4,5 кг / 100 м
Мин. радиус изгиба в статике
10 мм

Характеристики Коаксиальный кабель Huber+Suhner MULTIFLEX 141

Производитель
Huber-Suhner
Волновое сопротивление
50Ω
Диапазон частот
18 ГГц
Погоная ёмкость
95 пФ/м
Скорость распространения сигнала
0,71
Время задержки
4,7 нсек/м
Номинальное ослабление, коэф.
a = 0,37320, b = 0,02790
Максимальное ослабление
a = 0,41052, b = 0,03069
Максимальное рабочее напряжение
1,9 кВ
Мин. эффективность экранирования до 18 ГГц
90 дВ
Температурный диапазон
-65 ... +165°C
Вес
4,5 кг / 100 м
Мин. радиус изгиба в статике
10 мм
